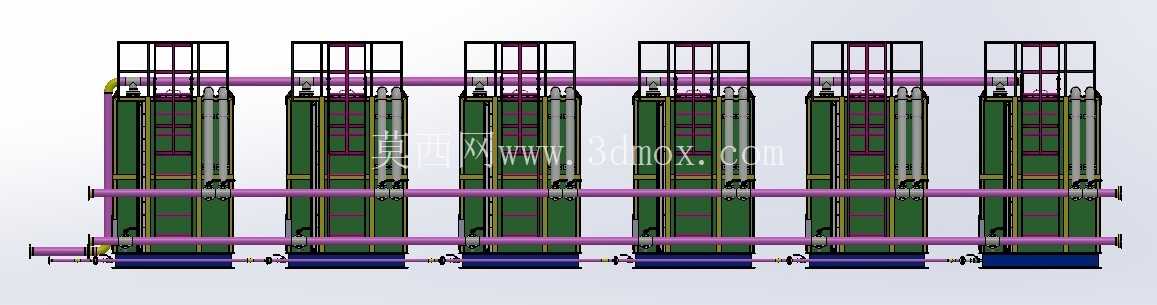

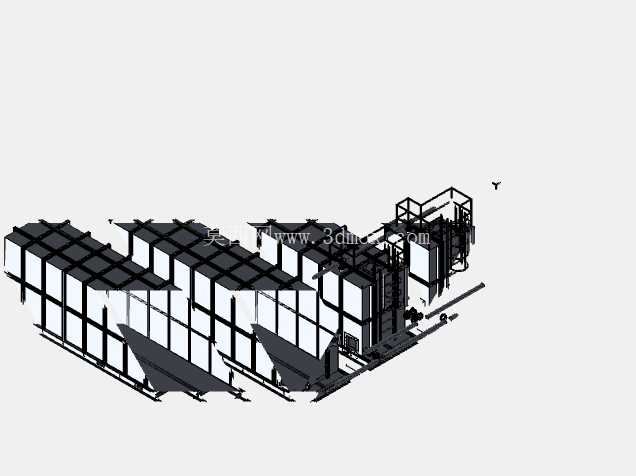

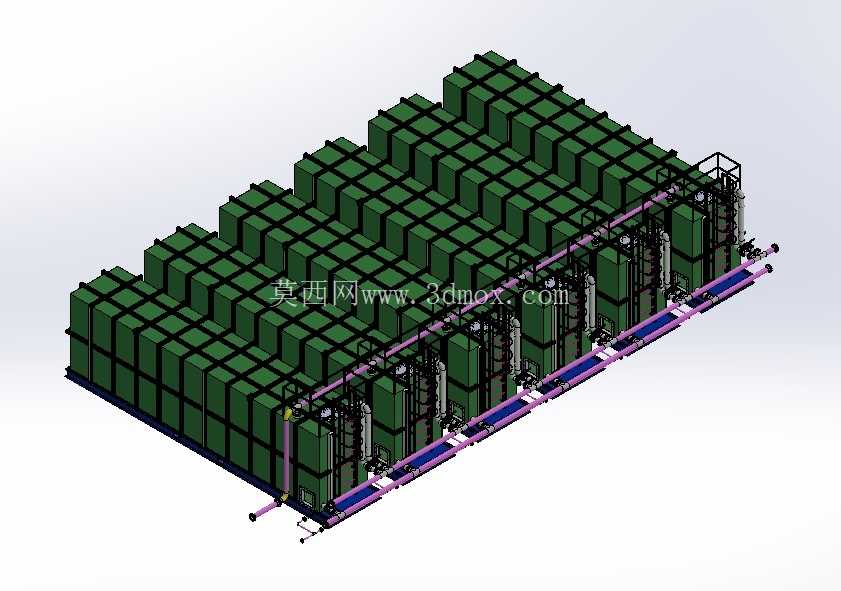

在油料储运、工业流体仓储的现场场景里,单台储罐的容量往往受场地、运输、安装条件限制,无法满足大宗油料集中存储的需求,多罐组联的布置形式是工程现场平衡存储容量与落地可行性的常用方案。这套组联储油结构采用六台单容75立方米的罐体并排拼接的布局,单台罐体采用立式方形承压结构,相比同容积的圆柱罐体,方形结构在并排布置时能最大化利用场地平面空间,减少罐间无效间隙,同等占地条件下可提升约18%的总存储容积,尤其适合场地边界规整、可用进深有限的油料中转库、厂区配套储油站、港口油料补给点这类场景。
从功能特性来看,单台罐体独立设置进出料接口、液位检测安装位、放空口与排污口,组联后通过底部统一的输送汇管实现油料的统一调配,既可以六罐连通存储同一种油料,实现大容积集中存储,也可以通过阀门隔断实现单罐独立存储不同品类油料,适配多品种油料的中转存储需求。罐体外部采用模块化的防护框架结构,框架采用型钢焊接成型,既作为罐体外部的防撞防护结构,也作为外部管路、检测元件的安装载体,同时预留了爬梯与巡检通道的安装位置,方便后期运维人员开展日常巡检、阀门操作、设备检修作业。
设计过程中首先考量的是安装边界的适配性,整套组联结构的整体宽度控制在常规工业场地的道路运输限界范围内,单台罐体可拆分运输,现场仅需完成汇管连接与框架拼接即可完成安装,无需大型吊装设备长时间占道作业,大幅降低现场安装的施工难度与成本。罐体之间的连接管路采用低位布置,所有阀门操作位距离巡检平台的高度控制在1.2米至1.5米的人体工程学操作区间,避免运维人员高空作业风险。罐体底部设置统一的排污汇槽,单罐排污时可直接汇入总排污管路,无需单独设置排污收集装置,减少现场配套设施的投入。
结构强度设计上,单台罐体的壁板根据储液静压力分布采用变厚度设计,下部壁板厚度大于上部,在满足75立方满载承压要求的前提下尽可能降低罐体自重,外部框架与罐体壁板之间设置缓冲垫,避免框架与罐体硬接触造成的壁板磨损,同时框架的受力点全部对应罐体的加强筋位置,防止外部载荷直接作用在罐壁薄板上造成变形。组联结构的底部设置统一的安装底座,底座预留地脚螺栓安装孔,可直接固定在混凝土硬化基础上,底座的水平度调节余量为±15毫米,可适配基础施工的少量误差,降低基础施工的精度要求。

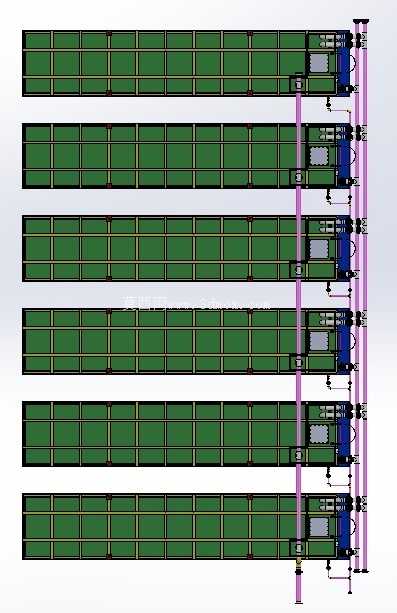

管路设计上,主汇管采用等径设计,沿组联结构的长边方向布置,每台罐体的出料口通过支管与主汇管连接,支管上设置独立的切断阀与止回阀,防止单罐检修时油料倒灌,同时支管上预留流量检测仪表的安装接口,可根据后期运维需求加装流量计实现单罐收发料的精准计量。主汇管的两端分别设置总进出料接口,可实现双向收发料作业,适配不同方向的管路接驳需求,无需额外加装转向管路。顶部的放空管路采用集中布置方式,统一引至组联结构的一端集中处理,减少现场放空管路的排布长度,降低油气泄漏的风险点。
在现场适配层面,整套组联结构的外轮廓尺寸经过优化,相邻罐体之间预留300毫米的检修间隙,可容纳一名运维人员侧身通过开展壁板检查、焊缝检测作业,间隙内不布置任何突出管路或结构件,避免检修空间被占用。顶部的巡检通道采用格栅板铺设,通道两侧设置1.2米高的防护栏杆,栏杆底部设置100毫米高的挡脚板,防止工具掉落引发安全事故。整套结构的所有外露金属构件都预留了防腐涂装的工艺余量,建模时已考虑涂装层的厚度对安装间隙的影响,避免现场安装时因涂装层厚度造成装配干涉。
