工业离心泵闭式叶轮结构设计

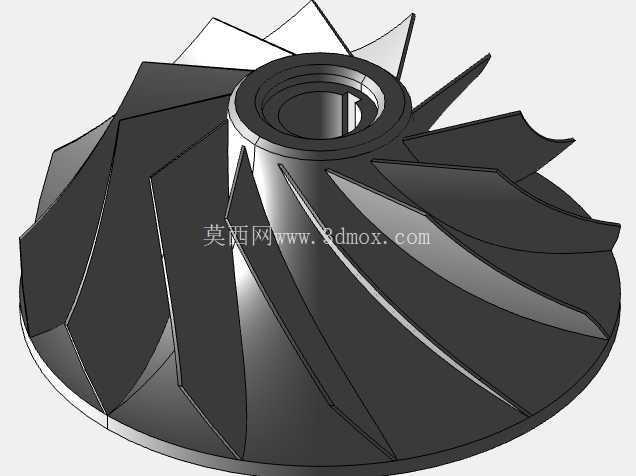

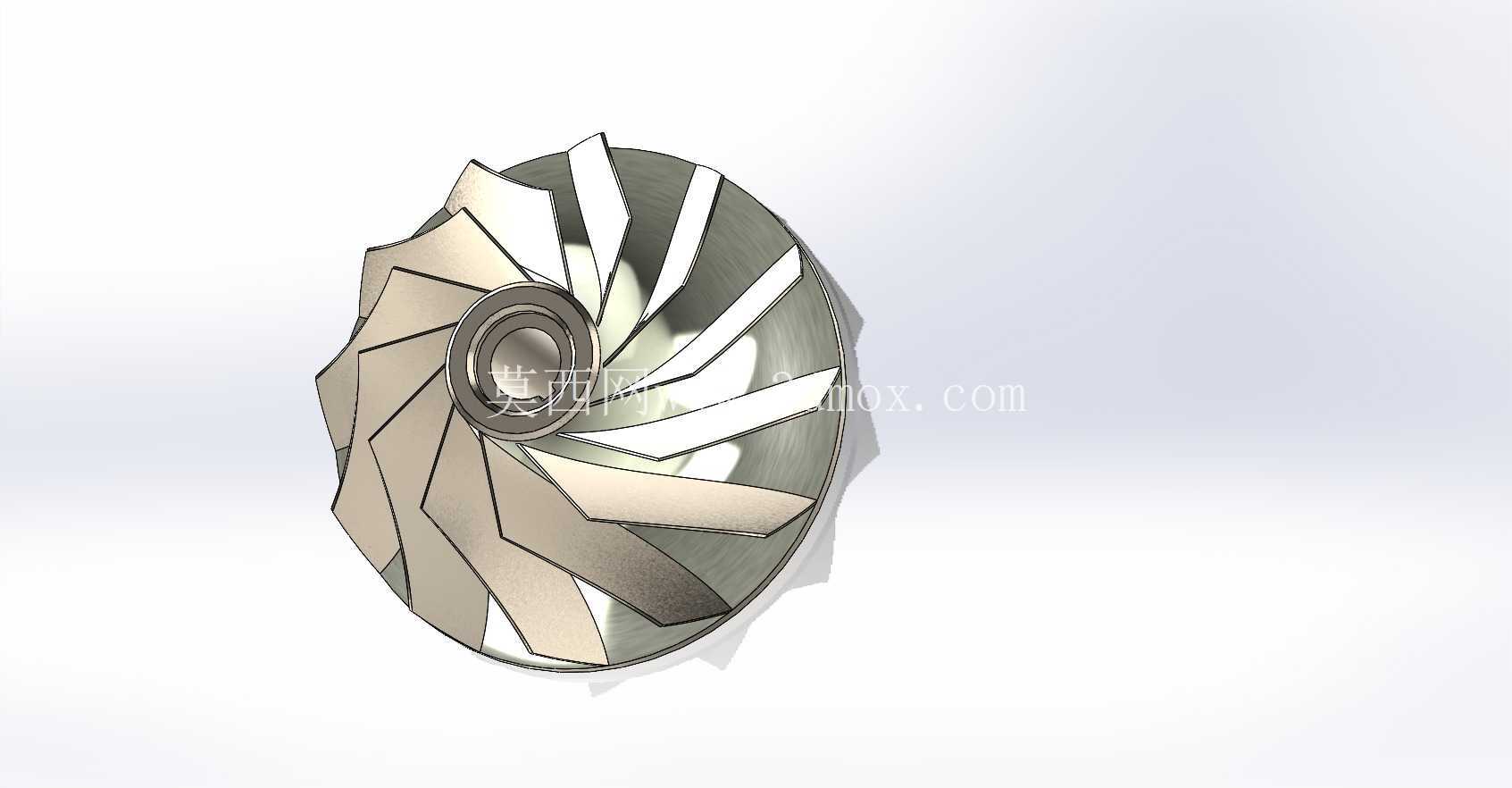

　　作为流体输送系统的核心做功部件，叶轮的结构设计直接决定泵组的运行效率、汽蚀余量与全工况运行稳定性，这款闭式叶轮主要适配单级单吸离心泵，可应用在市政供水增压、工业循环水输送、暖通空调水循环、中小型给排水工程等常规清水输送场景，也可通过材质调整适配轻度腐蚀性介质的输送工况。从结构设计逻辑来看，这款叶轮采用后弯式扭曲叶片设计，叶片沿轮毂轴向延伸至轮盖侧，整体流道从叶轮入口向出口方向平滑扩散，能够在流体获得动能的过程中尽可能减少水力冲击损失，避免流道内出现大面积涡流区。

　　设计过程中首先匹配泵的额定流量与扬程参数确定叶轮进出口直径，入口直径的取值综合考虑了介质吸入流速，控制入口流速在合理区间以降低装置必需汽蚀余量，避免泵组在高吸程工况下出现汽蚀损伤；出口宽度的计算结合了比转速参数，保证额定工况下流体出口流速的径向分量与周向分量匹配泵壳压水室的设计参数，减少流体进入压水室时的撞击损失。叶片的型线采用三维扭曲设计，从轮毂侧到轮盖侧的叶片安放角沿流线方向平滑过渡，避免不同流层的流体在流道内出现相互干扰，每一片叶片的进出口边都做了圆角修型处理，降低叶片入口处的流体绕流损失，同时减少介质中固体颗粒对叶片入口边的冲刷磨损。

　　轮毂部分采用阶梯孔设计，中心孔与泵轴采用过渡配合，配套键槽传递扭矩，轮毂端面设计有密封安装位，可适配机械密封或者填料密封的轴套安装，保证叶轮与泵轴配合处无介质泄漏。轮盖与叶片、轮毂的连接位置均做了圆弧过渡处理，一方面减少流道内的水力损失，另一方面降低结构应力集中，避免泵组在高速旋转过程中出现焊缝或者铸造连接处的疲劳开裂。安装边界方面，叶轮入口端与泵体吸入室的密封环采用小间隙配合，间隙值控制在合理范围内，既避免叶轮旋转时与密封环发生摩擦，又能减少高压侧流体向入口侧的回流损失；叶轮背部设置有平衡孔，能够平衡叶轮前后盖板的压力差，降低泵组运行时的轴向力，减少轴承部件的轴向载荷，延长轴承使用寿命。

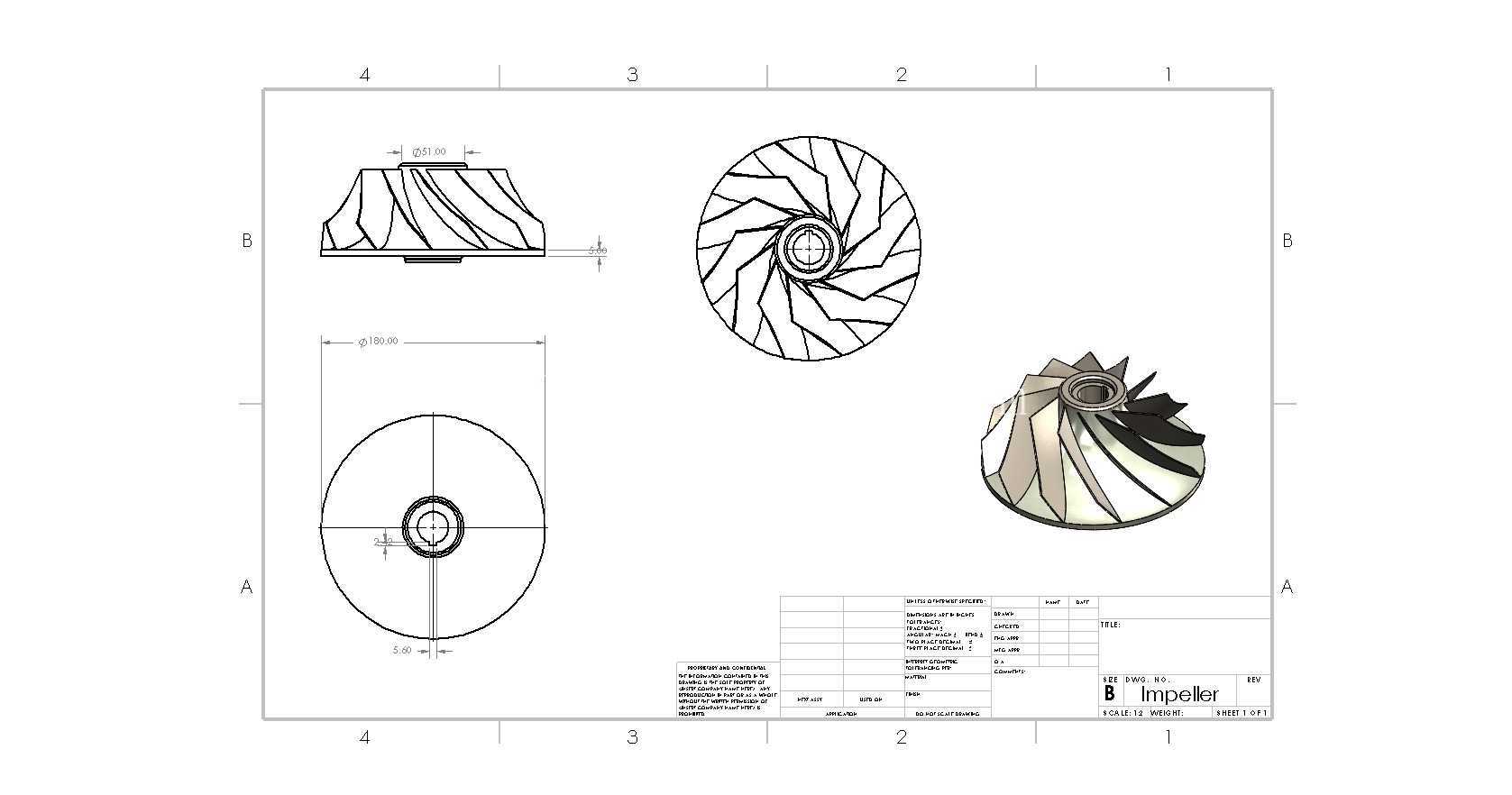

　　从实际运行适配性来看，这款叶轮的结构设计兼顾了铸造工艺性与机加工可行性，叶片之间的流道宽度足够满足铸造清砂与抛光处理的操作空间，轮毂、轮盖的机加工基准统一，能够保证叶轮做动平衡时的校正精度，避免高速旋转时出现径向跳动超标的问题。在实际选型替换时，需要核对叶轮的总高度、入口内径、出口外径、中心轴孔直径与键槽尺寸，保证与原有泵轴、泵腔的安装尺寸匹配，同时根据输送介质的特性选择对应的材质，常规清水工况可选用铸铁或者铸钢材质，输送腐蚀性介质时可选用不锈钢或者双相钢材质，输送含固体颗粒的介质时可在叶片表面增加耐磨涂层或者选用高铬铸铁材质。设计过程中对叶片的数量做了优化，在保证流道扩散度合理的前提下，平衡了叶片对流体的约束能力与流道的过流面积，既避免叶片过少导致流道内流体滑移损失过大，也避免叶片过多造成流道堵塞、增加摩擦损失。叶轮出口处的叶片尾部做了削薄处理，能够减少叶轮出口的尾迹涡流，降低泵组运行时的水力噪声，提升运行平稳性。
