电气面板用三角锁芯凸轮锁结构设计

　　在工业电气控制场景中，各类柜体面板的锁闭部件是保障设备运维安全、防止非授权操作的核心基础零件，这款凸轮锁正是针对低压电气面板、小型控制箱、仪表柜门的安装需求开发的紧凑锁具结构。不同于民用锁具的复杂防盗结构，工业面板用凸轮锁的核心诉求是操作便捷、安装适配性强、锁闭状态稳定，同时要适配薄型面板的安装空间，避免在柜体内部占用过多走线或元件布置空间。

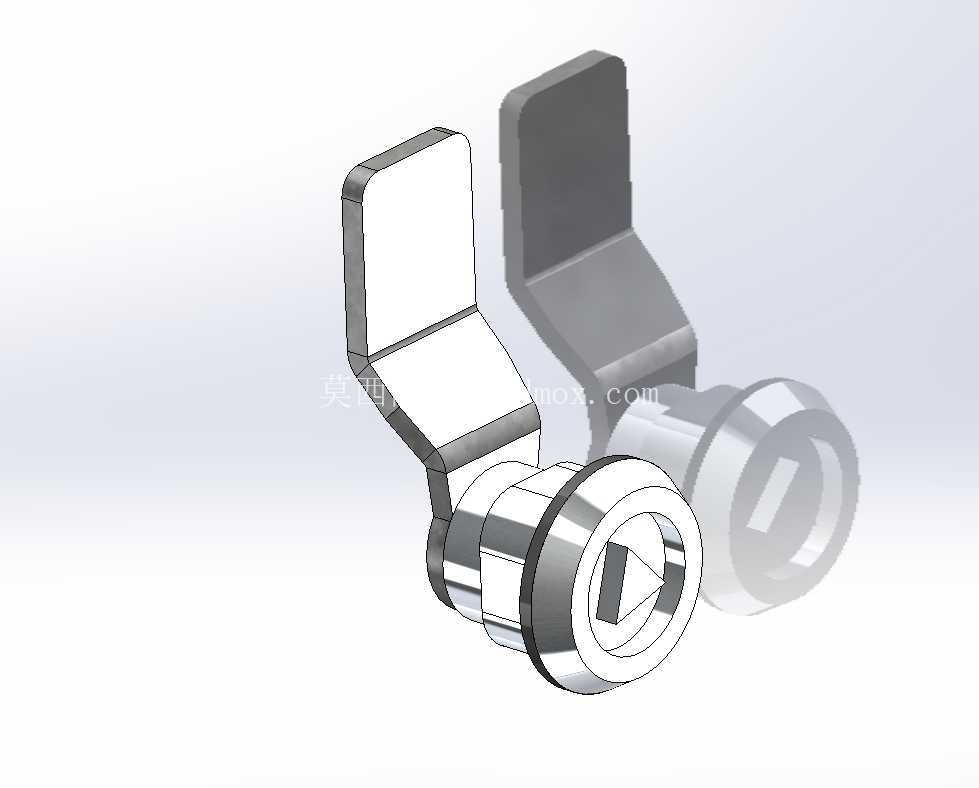

　　从实际使用场景来看，这类凸轮锁大量应用在车间配电箱、设备操作面板、小型电气控制箱、通讯终端柜的门板上，日常运维人员通过配套三角钥匙即可完成解锁与锁闭操作，三角锁芯的设计既可以避免无关人员使用普通工具随意开启，又能在工业场景下实现通用钥匙的运维适配，不需要为单台设备配备专属钥匙，降低多设备运维的钥匙管理成本。锁体的操作逻辑非常直接，插入钥匙转动90度即可带动尾部的凸轮片转动，凸轮片在转动过程中勾住柜体内部的安装挡边，实现门板与柜体框架的拉紧锁闭，反向转动即可解锁，整个操作行程短，没有多余的传动结构，长期使用下的故障点极少，非常适合工业场景下高频次、低维护的使用需求。

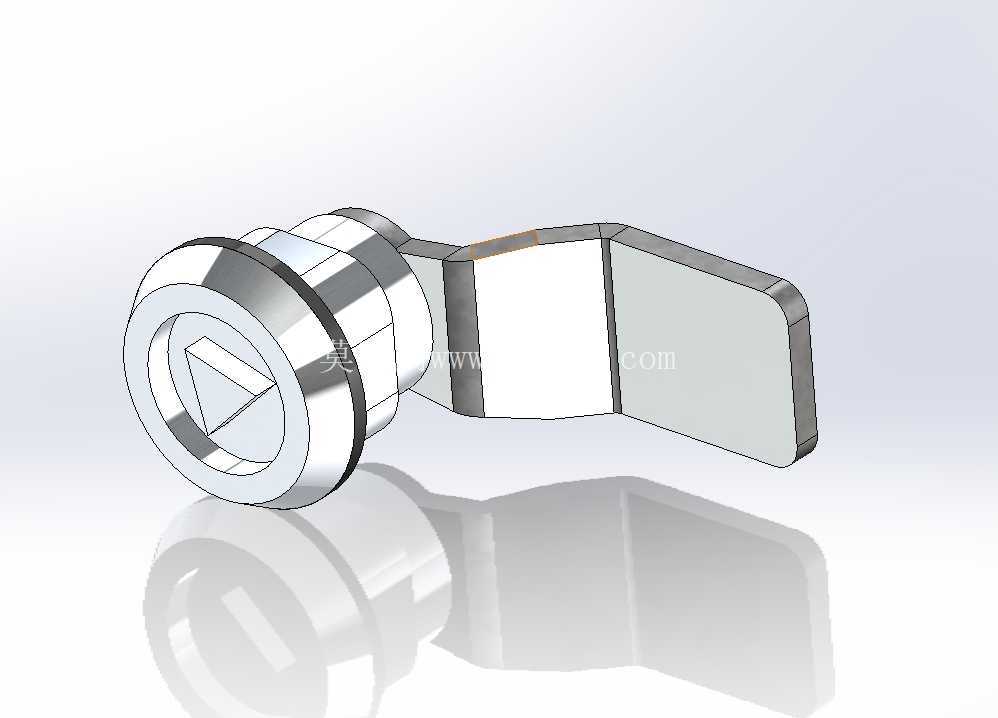

　　在结构设计层面，这款锁采用了前装式的螺纹安装结构，锁体头部带有外螺纹与配套锁紧螺母，安装时只需要在面板上开出对应直径的圆形安装孔，将锁体从面板正面插入，在背面拧上锁紧螺母即可完成固定，不需要额外的螺丝孔位或焊接固定结构，对面板的加工要求极低，普通钣金车间通过冲孔或钻孔工艺即可完成安装位加工，适配0.8mm到3mm厚度的各类冷轧钢板、铝合金面板、绝缘塑料面板，安装边界的适配范围很广。锁体头部做了台阶式的限位结构，插入安装孔后台阶面紧贴面板外侧，既可以保证安装后锁体不会向柜体内部窜动，又能在台阶处预留密封圈安装槽，可根据防护需求加装防水密封圈，满足IP54及以上的面板防护要求，适配有少量溅水、粉尘的车间现场环境。

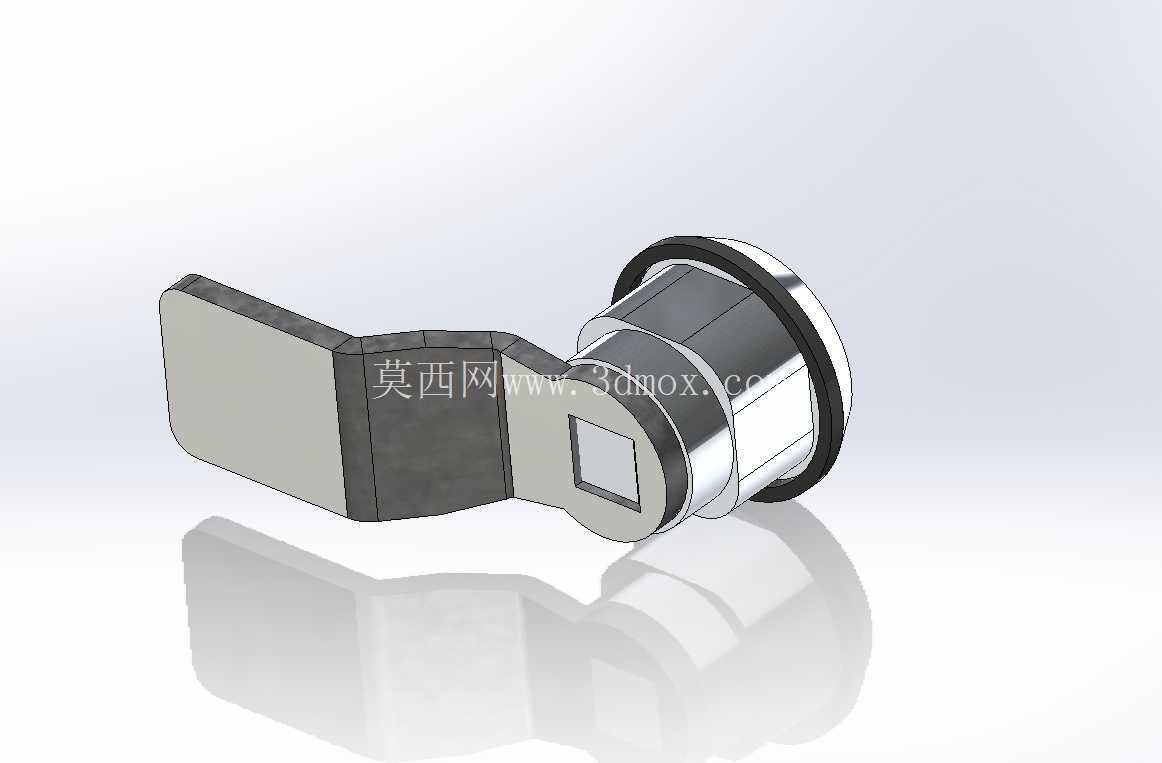

　　锁体的核心传动部分做了同轴度的优化设计，锁芯与尾部凸轮安装位采用一体同轴结构，转动过程中没有偏心晃动，钥匙插入后的转动手感顺滑，不会出现卡滞、晃量过大的问题。尾部的凸轮片采用平直带圆角的结构设计，锁闭状态下凸轮片的平直边紧贴柜体内侧的挡边，接触面积大，锁闭后的拉紧力均匀，不会因为门板震动出现松脱的情况；凸轮片的末端做了圆角过渡，在转动过程中不会刮擦柜体内部的线缆或元件边缘，避免安装或操作过程中损伤柜内布线。锁体的外露部分做了圆滑的倒角处理，没有尖锐的棱角，安装在面板上后不会剐蹭操作人员的衣物或皮肤，符合工业设备的人机安全设计要求。

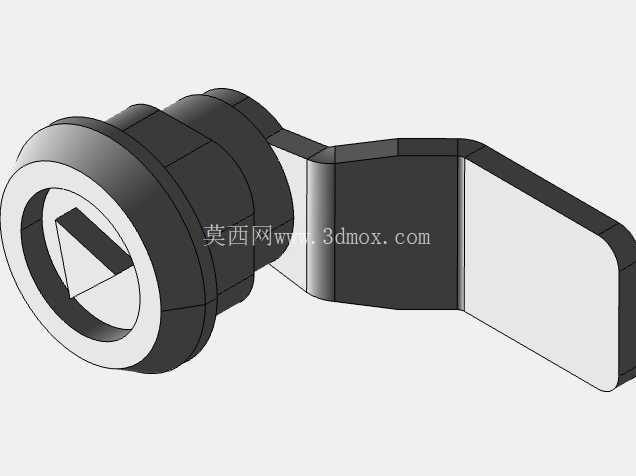

　　从尺寸边界来看，这款锁的头部直径控制在20mm以内，整体插入面板后的深度不超过30mm，在柜体内部占用的空间非常小，不会干涉门板内侧的走线槽、小型接线端子或其他安装元件，对于内部空间紧凑的小型控制箱、壁挂式仪表箱非常友好。锁芯的三角槽尺寸采用工业通用标准，和市面上常规的三角钥匙完全适配，不需要定制专用的操作钥匙，后期运维更换的配件通用性极强。锁体的主体材质采用锌合金压铸成型，表面做镀铬处理，耐磨性能好，长期在车间环境下使用不会出现生锈、镀层脱落的问题，尾部凸轮片采用冷轧钢冲压成型，强度足够承受日常开关门的冲击力，不会因为频繁操作出现变形断裂的情况。

　　在建模过程中，所有配合面都预留了合理的公差间隙，锁芯与锁体外壳的转动间隙控制在0.1mm以内，既保证转动顺滑，又不会出现过大的晃量；安装螺纹的公差适配常规的标准螺母，不需要定制专用的锁紧配件。整个模型的结构完全按照实际量产的零件参数搭建，所有的倒角、退刀槽、安装让位结构都做了完整还原，没有做简化处理，可以直接用于面板安装的干涉检查、锁闭状态的运动仿真，也可以作为电气柜设计的标准件直接导入装配体使用，不需要二次调整结构尺寸。对于结构设计人员来说，这类标准锁具的准确建模可以大幅减少柜体设计过程中的标准件建模工作量，提前验证安装位的空间预留是否合理，避免后期加工装配时出现锁体与其他元件干涉、安装孔位不匹配的问题。
