螺杆式简易台虎钳夹持工装结构

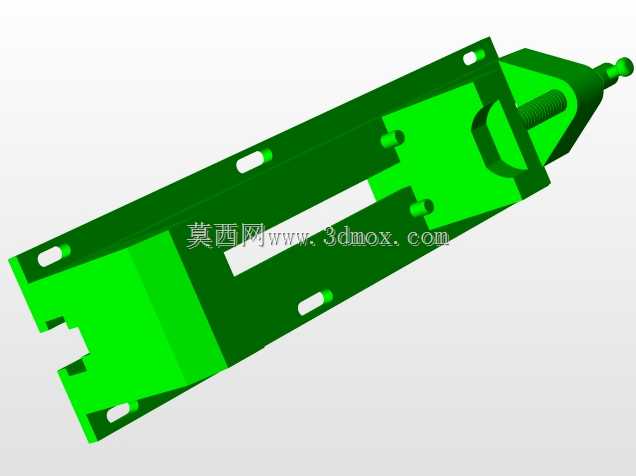

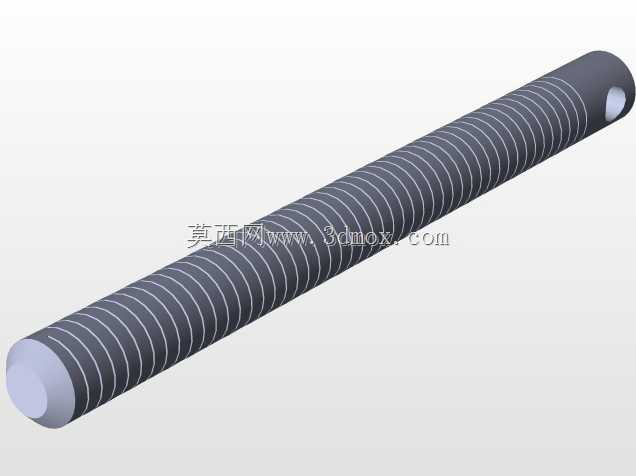

　　这款手动螺杆驱动的夹持工装，核心应用场景覆盖小型机加工工位的工件装夹、装配线的零件定位、维修工位的小型工件固定，在五金加工、电子零部件装配、教学实训场景中都能适配，区别于重型台虎钳的大体积设计，这款结构走轻量化路线，整体采用一体化冲压折弯的钳身主体，没有多余的分体拼接结构，能在有限的台面上完成安装固定。从功能特性来看，它依靠端部的旋转螺杆带动活动钳口做直线往复运动，钳身预留的长条形安装孔可以适配不同孔距的工作台安装需求，不需要额外定制转接板，钳身的镂空槽设计一方面减轻了整体自重，另一方面可以在夹持带凸起结构的异形工件时，给工件的突出部分留出避让空间，避免干涉导致的装夹不牢。设计思路上，这款工装没有采用复杂的快换结构或者增力机构，

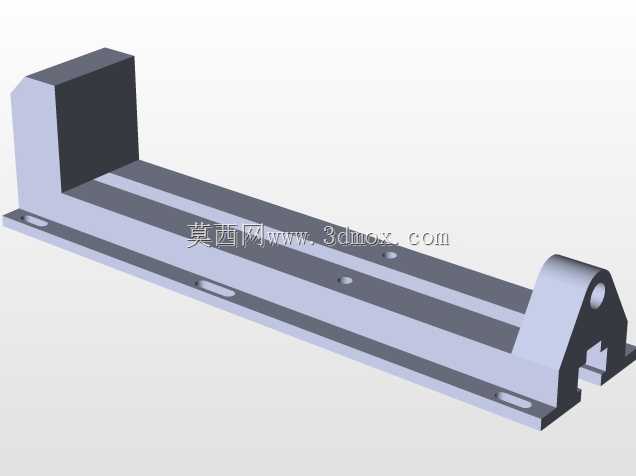

　　而是回归手动夹持工具的核心需求，用最简单的螺杆传动实现稳定的夹持力，钳身的折弯结构直接承担夹持时的抗弯载荷，省去了额外的加强筋焊接工序，加工时只需要对钢板进行激光切割、折弯、攻丝三个主要工序就能完成主体加工，生产工艺门槛低，适合小批量自制或者量产。外形尺寸方面，整体长度控制在小型工位适配的范围，安装边界上，钳身底部的两个安装支耳间距覆盖常规小型工作台的T型槽间距，安装时只需要用两个螺栓就能完成固定，不需要大面积的安装平面，甚至可以临时固定在木质工作台、铝合金型材架上使用。夹持行程上，螺杆的有效行程可以覆盖常规小型零件的夹持尺寸，钳口的夹持面没有做额外的齿纹设计，适合夹持表面要求较高的有色金属零件、塑料零件，不会在工件表面留下压痕，

　　要是需要夹持大摩擦力的工件，也可以自行在钳口面粘贴防滑橡胶垫或者加装齿形钳口板，钳身端部的螺杆支撑位采用一体式的折弯翻边结构，相比焊接的螺母座，同轴度更容易保证，螺杆转动时不会出现卡滞、偏斜的问题，长期使用也不会因为焊接应力变形导致传动不畅。在实际使用中，这类简易虎钳的优势在于自重轻、安装灵活，不像重型台虎钳那样固定后难以移动，适合需要经常变换工位的小型加工场景，比如户外维修、流动装配、教学实验室的轮换工位，钳身的绿色表面处理是常规的喷塑工艺，具备基础的防锈能力，在车间的多油、多切削液环境下也能长期使用，不会轻易出现锈蚀卡滞的问题。结构上没有多余的易损件，唯一的运动副就是螺杆和螺母的配合，磨损后只需要更换螺杆或者重新攻丝就能修复，

　　维护成本极低，相比带快动机构、液压增力机构的虎钳，这种纯机械结构的工装故障率几乎可以忽略，适合对可靠性要求高、维护条件有限的场景。在做三维建模的时候，这类结构需要重点关注螺杆轴线和钳身导向面的平行度，要是平行度超差，活动钳口在移动时会出现偏摆，导致夹持工件时只有单边接触，夹持力不足甚至夹伤工件，另外钳身折弯处的圆角半径需要匹配板材厚度，避免折弯时出现开裂，安装孔的位置需要和钳身的受力中心对齐，避免夹持时钳身出现翘曲，影响装夹精度。
