盘管式壳程结构热管换热设备

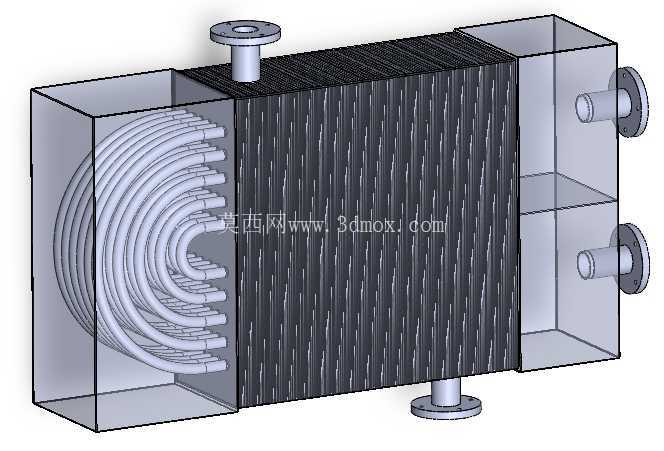

　　在化工、暖通、余热回收等工业场景中，这类盘管式热管换热设备是实现不同介质间热量传递的核心装置，常被用于工艺流体温度调控、工业废热回收再利用、暖通空调系统冷热交换等环节，适配气-气、气-液、液-液多种介质的换热工况，尤其适合对换热效率、设备紧凑度有较高要求的安装场景。从结构设计来看，该设备采用壳程内置U型盘管管束的布局，中间区域为密集排布的换热翅片热管组，两侧设置独立的介质腔室，分别对应冷热介质的进出通路：顶部与底部的法兰接口为其中一种介质的进出通道，侧面两个带法兰的接口为另一种介质的进出通道，两种介质在设备内通过热管管壁与翅片完成热量传递，全程无介质掺混，避免交叉污染。

　　设计过程中，首先要考虑的是换热面积与流阻的平衡：密集的翅片结构可以在有限的壳体空间内大幅拓展换热面积，提升单位体积的换热效率，而盘管的排布角度、管间距则需要结合介质流速、杂质含量进行调整，避免流道堵塞同时保证介质能够充分冲刷换热表面，减少换热死区。两侧的腔室采用半透明可视化的结构表达，在三维建模阶段可以清晰展示内部盘管的排布逻辑，方便设计人员核对管程走向、接口位置是否符合管路布局要求，也便于后续安装阶段的施工人员快速识别介质流向，降低接反管路的风险。

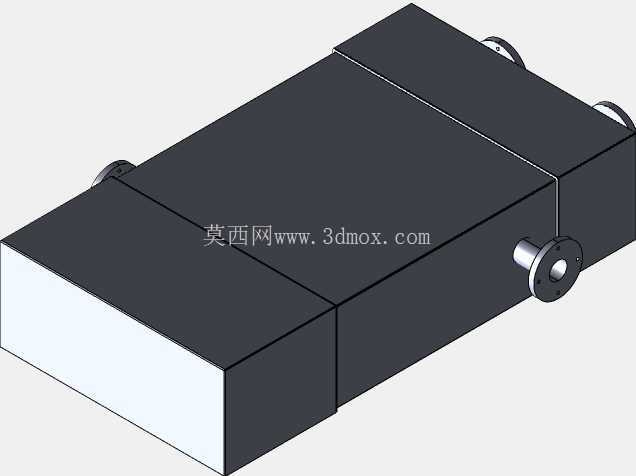

　　从安装边界来看，设备整体为长方体主体结构，四个接口均采用标准法兰连接形式，顶部接口垂直向上伸出，底部接口垂直向下伸出，两个侧接口水平向同侧伸出，安装时需要预留法兰拆装的操作空间，尤其是侧面法兰的螺栓紧固空间，同时要考虑设备自重对应的支撑基础载荷，底部接口可作为辅助支撑定位点，与安装基座的预留孔位对齐固定。设备的壳体采用矩形焊接结构，相比传统圆筒形壳体，在相同占地面积下可以排布更多的换热管束，空间利用率更高，适合安装空间受限的车间、机组内部等场景。

　　在功能特性上，热管本身的高导热特性可以快速将热量从热端传递到冷端，配合翅片增大换热面积，整体换热系数远高于普通光管换热器，同时U型盘管的结构可以抵消介质温度变化带来的热胀冷缩应力，减少设备运行过程中因热变形产生的焊缝开裂、管束泄漏等故障，提升长期运行的可靠性。建模过程中，对管束的弯曲半径、翅片的间距、法兰的密封面结构都做了符合工程实际的还原，没有做过度简化，设计人员可以直接基于该模型进行管路匹配、安装空间校核、换热性能仿真的前置准备，也可以根据实际工况参数调整管束数量、翅片密度、接口通径，快速衍生出适配不同换热功率需求的变体结构。需要注意的是，这类设备在选型应用时，要根据介质的腐蚀性选择对应的壳体、管束材质，若介质含固体颗粒，还需要在入口处加装过滤装置，避免颗粒磨损管束或堵塞翅片间隙，影响换热效果。设备的密封结构全部采用法兰垫片密封，方便后期检修时拆解清理管束表面的结垢，维护难度较低，适合长期连续运行的工业工况。
