轻型平皮带直行输送设备三维结构

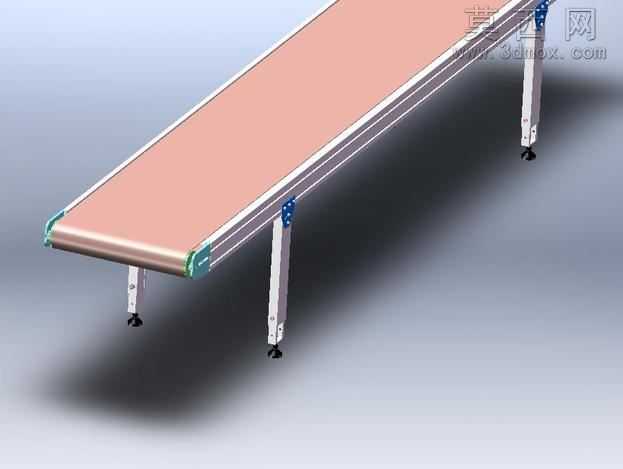

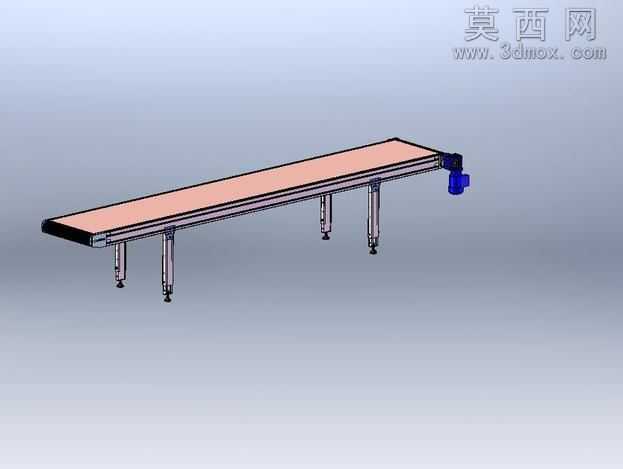

本模型为轻型平皮带直行输送机，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循通用轻型输送设备的设计规范，对各部件的装配关系、尺寸配合进行了精准还原，可直接用于方案展示、结构参考与二次设计优化。模型整体为长条形直行布局，核心输送载体为浅粉色平皮带，皮带张紧于两端的主从动辊筒之间，辊筒端部设置有端盖与轴承安装位，保证皮带运行过程中的转动顺滑度，减少运行阻力与磨损。机架主体采用铝合金型材拼接结构，型材间通过标准角件与紧固件连接，兼顾结构强度与轻量化需求，机架侧边设置有皮带导向挡边，可避免皮带运行过程中出现跑偏问题，保障输送过程的稳定性。支撑部分采用四根可调节高度的立式支脚，支脚底部配置防滑减震脚垫，可根据现场安装地面的平整度调整支脚伸出长度，保证整机安装后的水平度，支脚与机架横梁之间通过螺栓紧固连接，拆装调整便捷。端部一侧设置有驱动安装位，可适配小型减速电机作为动力源，通过辊筒带动皮带实现匀速直行输送，可用于轻工产品、电子零配件、包装件等轻型物料的水平转运，适配流水线生产场景的物料传递需求。渲染阶段采用哑光工业材质表现机架金属质感，皮带采用哑光橡胶材质还原真实触感，支脚部分采用磨砂塑料与防滑橡胶材质区分，整体光影采用柔和漫反射光源，清晰展现各部件的结构层次与装配关系，无过度夸张的特效处理，真实还原设备的实际外观形态。设计过程中充分考虑了设备的通用性与易维护性，各部件均采用标准化选型，辊筒、支脚、型材连接件均可采用市面通用标准件，降低生产制造成本与后期维护更换的难度，整体结构紧凑，占用空间小，可根据实际输送需求调整整机长度与皮带宽度，适配不同的生产场景布局要求。
