在紧凑型电子设备、小型工控模组、桌面级3D打印设备、车载影音主机这类对安装空间有严苛限制的散热场景里,传统轴流风扇往往因为出风方向与安装面平行、风压不足,无法满足密闭腔体内部的定向导风需求,这类侧出风的涡轮鼓风结构,恰恰是针对这类狭窄空间的定向散热需求设计的。从实际使用场景来看,这类鼓风结构常被布置在设备腔体的边角位置,进风面正对设备壳体的防尘网孔,侧方出风口直接对接设备内部的散热鳍片风道,能够在有限的安装空间内形成稳定的正压气流,把发热元件表面的热量顺着风道定向带出设备外部,避免腔体内部出现热量淤积的问题。

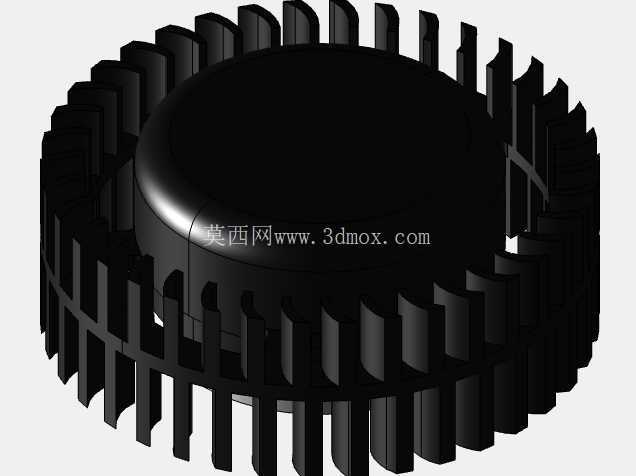

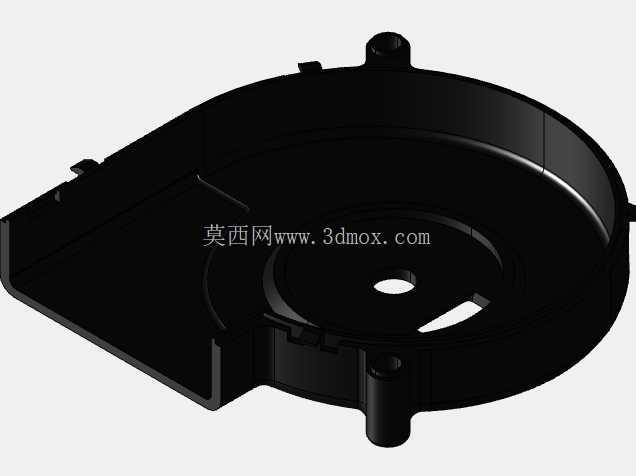

从功能特性上看,该结构采用离心式鼓风设计,叶轮藏于蜗壳内部,相比同尺寸的轴流风扇,能够输出更高的静压,即使在出风口对接了密集鳍片、存在一定风阻的情况下,依然可以维持稳定的风量输出,不会像轴流风扇那样在风阻升高时出现风量骤降的问题。叶轮的叶片数量、弧度都按照实际量产产品的参数还原,叶片前缘的切角、后缘的弧度都经过流道优化,能够在运转时降低气流与叶片、蜗壳内壁的摩擦噪音,同时减少气流在蜗壳内部的紊流损耗,提升鼓风效率。蜗壳的型线是按照等角螺线设计的,从叶轮外缘到出风口的流道截面逐渐扩大,能够把叶轮甩出的高速气流逐步减速增压,最终从侧方的方形出风口平稳导出,避免流道突变带来的风噪与风量损失。

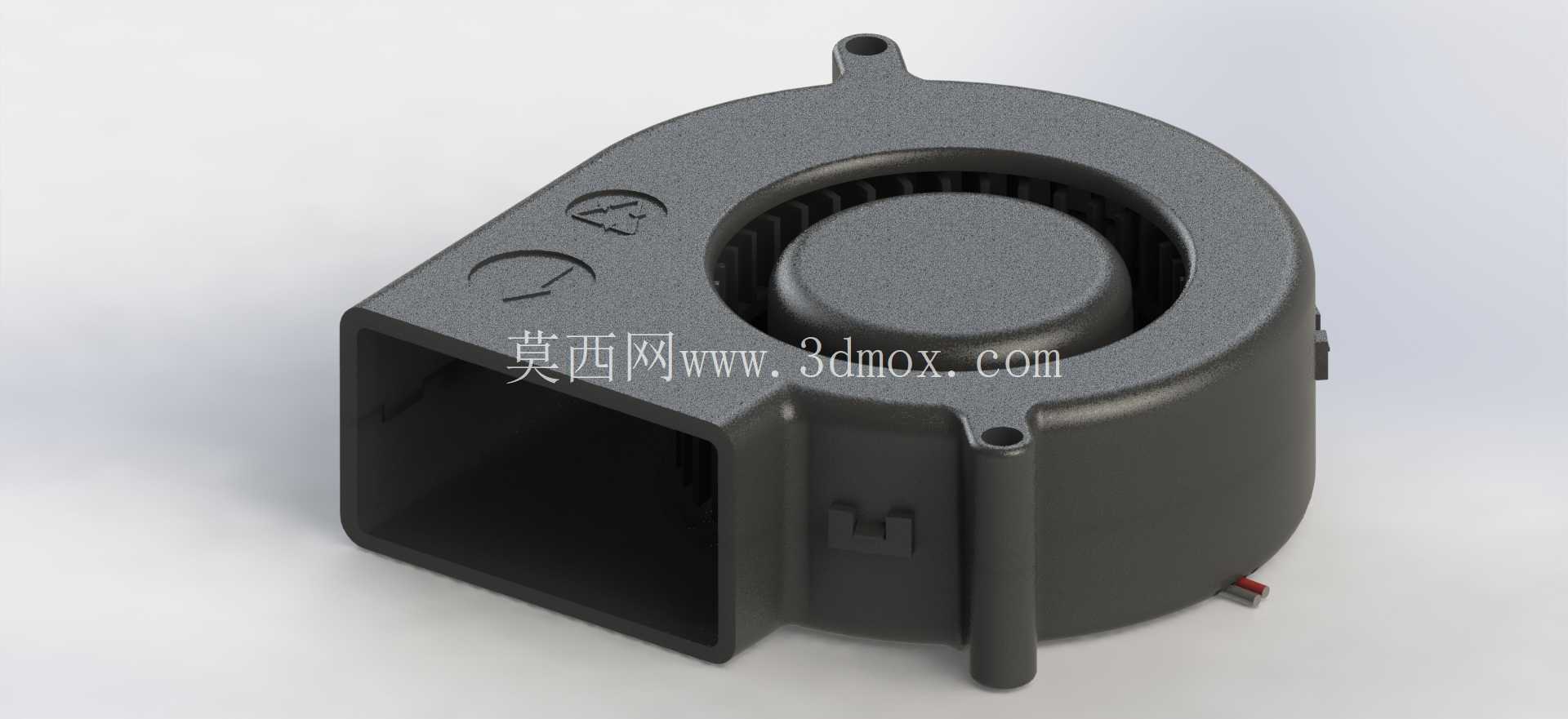

从设计思路层面,整个结构的建模完全围绕实际安装适配性展开,壳体两侧预留的带孔安装柱,位置与尺寸都匹配行业通用的安装孔位标准,安装柱的高度经过校准,能够保证安装后蜗壳进风面与设备壳体之间预留足够的进风间隙,避免进风不畅导致的散热效率下降。壳体表面的标识符号也做了还原,包括旋转方向标识、接线极性标识,能够在实际装配时避免接线反接、安装方向错误的问题。出风口的方形接口尺寸做了公差适配,能够直接对接常规尺寸的柔性导风套或者散热鳍片入风口,不需要额外做转接结构设计。接线端从壳体侧方引出,出线位置做了限位凸台,能够避免线材在装配拉扯时移位,触碰高速运转的叶轮引发故障。

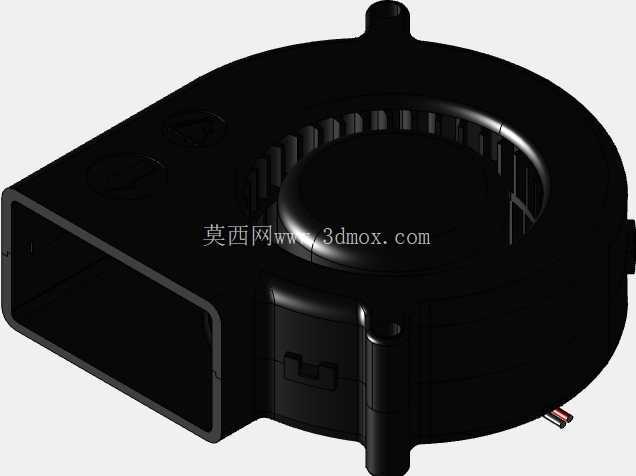

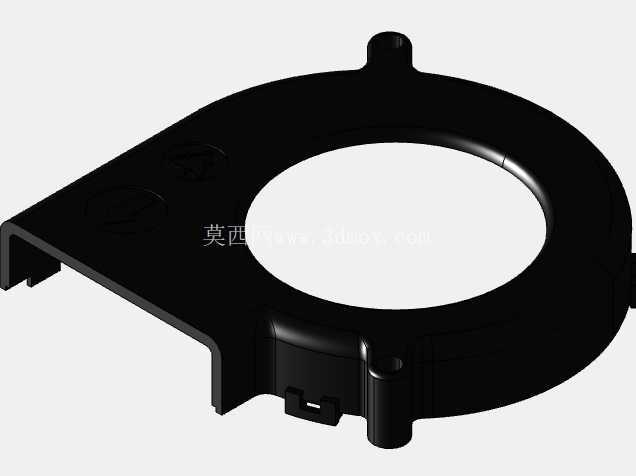

从安装边界与尺寸适配来看,该结构的整体外形为近似方形的蜗壳结构,总厚度控制在紧凑范围内,能够适配厚度空间有限的薄型设备安装需求,安装柱的孔径适配常规的M3自攻螺丝或者铜柱固定,安装孔的跨距符合10mm级小型涡轮风机的通用安装规范,不需要对原有设备的安装位做二次修改就可以直接替换同规格的量产产品。进风面的圆形进风口覆盖了蜗壳正面的大部分区域,能够最大化进风面积,降低进风风速,减少进风侧的风噪。壳体边角的圆角过渡处理,既能够避免安装时锐边划伤操作人员或者线材,也能够减少壳体边角处的应力集中,提升塑料壳体注塑成型时的良品率,避免冷却过程中出现边角缩痕的问题。
在结构建模的细节处理上,叶轮与蜗壳内壁之间的间隙控制在合理范围内,既避免间隙过小导致运转时叶轮与壳体擦碰,也避免间隙过大造成气流回流损失,影响鼓风效率。蜗壳底部的支撑柱高度与安装柱保持齐平,安装后能够让整个风机结构与安装面保持平稳接触,避免设备运转时风机出现共振异响。整个结构的外形还原度贴近真实量产产品,能够直接用于设备散热系统的气流模拟仿真,验证风道设计的合理性,也可以用于设备整机装配的干涉检查,确认安装位周边的结构不会与风机本体、出线线材产生干涉,提前在设计阶段规避装配风险。
- 全部评论(0)
- 模板大小: 7.3 MB
- 售价:5金币
- 下载次数: 94
- 系统要求: STEP / IGES,Rendering
- 软件分类: 风扇
