带伸缩拉杆天线的软件无线电设备结构

　　做射频测试相关的结构设计快十年，经手的通信类外设三维模型少说也有上百套，这次拆解重构的这款带伸缩天线的软件无线电设备结构，是做无线信号测试场景适配时绕不开的典型硬件。先从实际落地的场景说，这类设备常出现在高校通信实验室的信号验证台、业余无线电爱好者的户外信号采集工位、小型无线产品研发阶段的射频兼容性测试环节，不像专业级频谱仪那样体积庞大需要固定机架安装，它的设计初衷就是兼顾便携移动使用和桌面固定测试两种状态，所以结构上的取舍非常有参考价值。

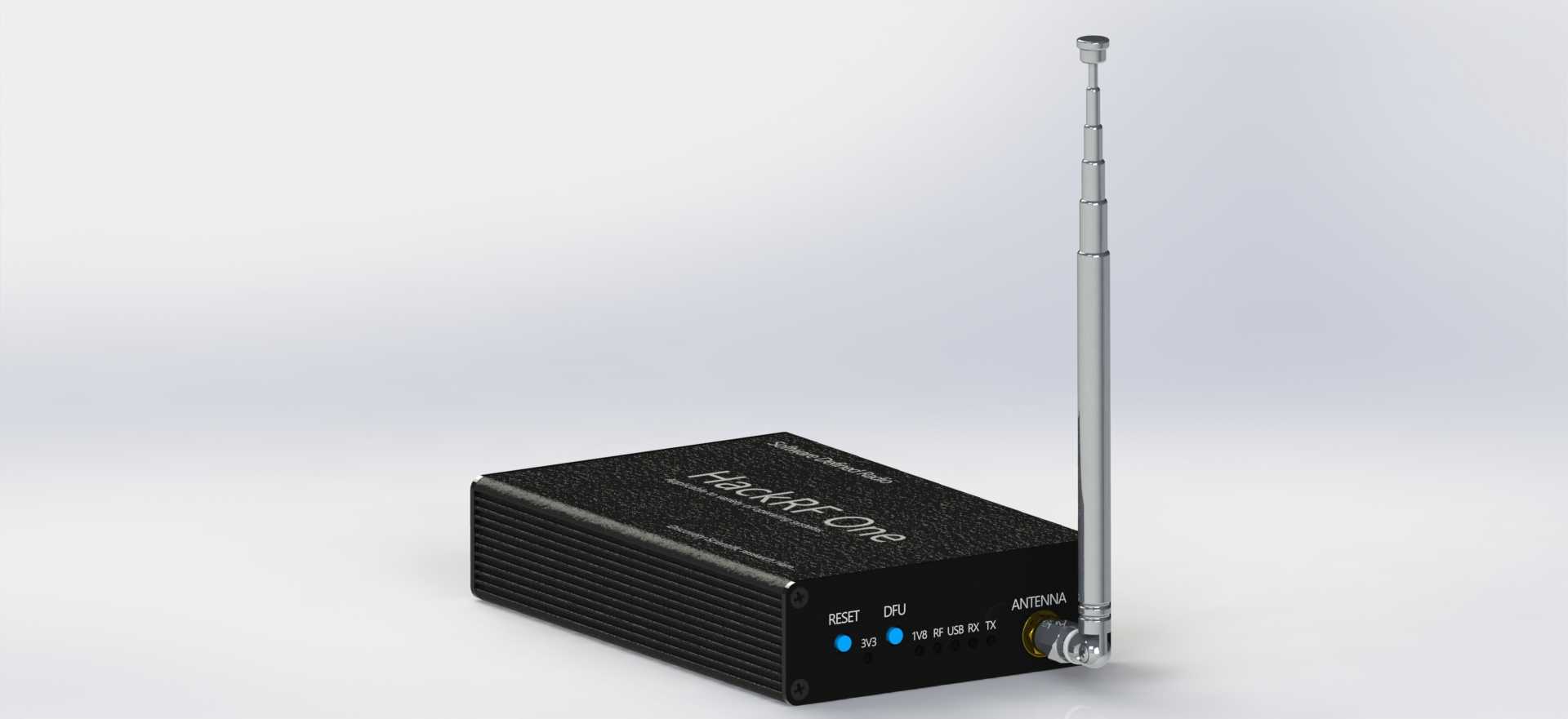

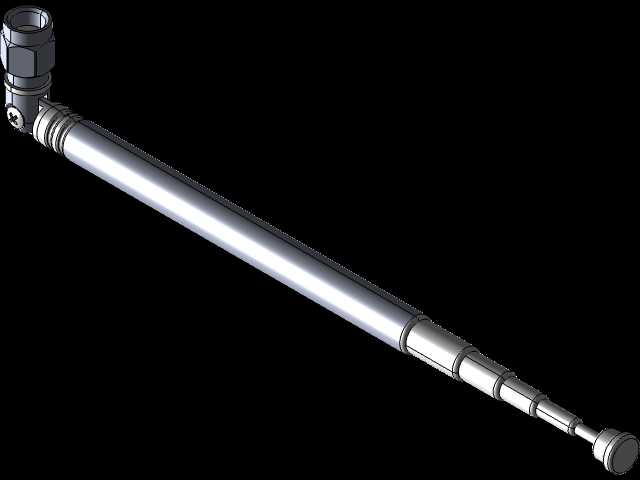

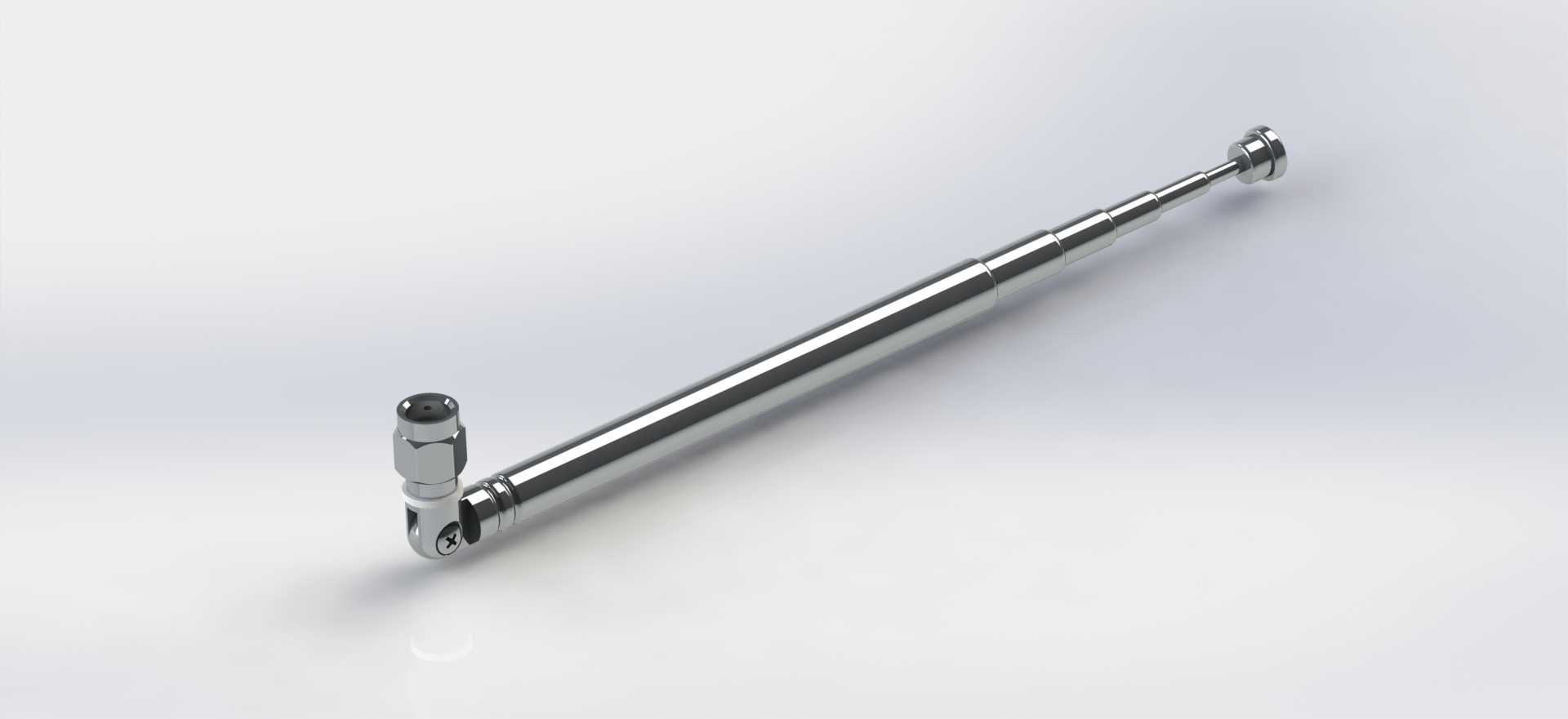

　　先讲大家做结构选型最先关注的安装边界与尺寸，这款设备的主机本体采用挤压铝型材拼接外壳，型材的散热齿直接做在壳体两侧，不需要额外加装散热鳍片，主机本体的长宽高控制在可以单手握持的范围内，不会占用过多桌面测试空间。配套的伸缩天线完全收拢时长度仅85毫米，收拢状态下天线整体收纳在主机侧面的接口旁，不会突出主机轮廓太多，放进普通工具包或者设备防护箱时不会因为突出的天线被磕碰折断；天线完全拉伸展开后总长度达到370毫米，这个长度是匹配1MHz到6GHz全频段信号收发的最优电气长度，做结构设计时特意在天线根部做了阻尼旋转关节，不需要额外工具就能调整天线的俯仰角度，不管是平放桌面测试还是手持移动采集信号，都能快速把天线调整到信号接收最优的朝向，关节的阻尼力矩经过反复调校，调整到任意角度都不会自行下垂，也不会因为阻尼过大需要用很大力气掰动造成根部焊点受力开裂。

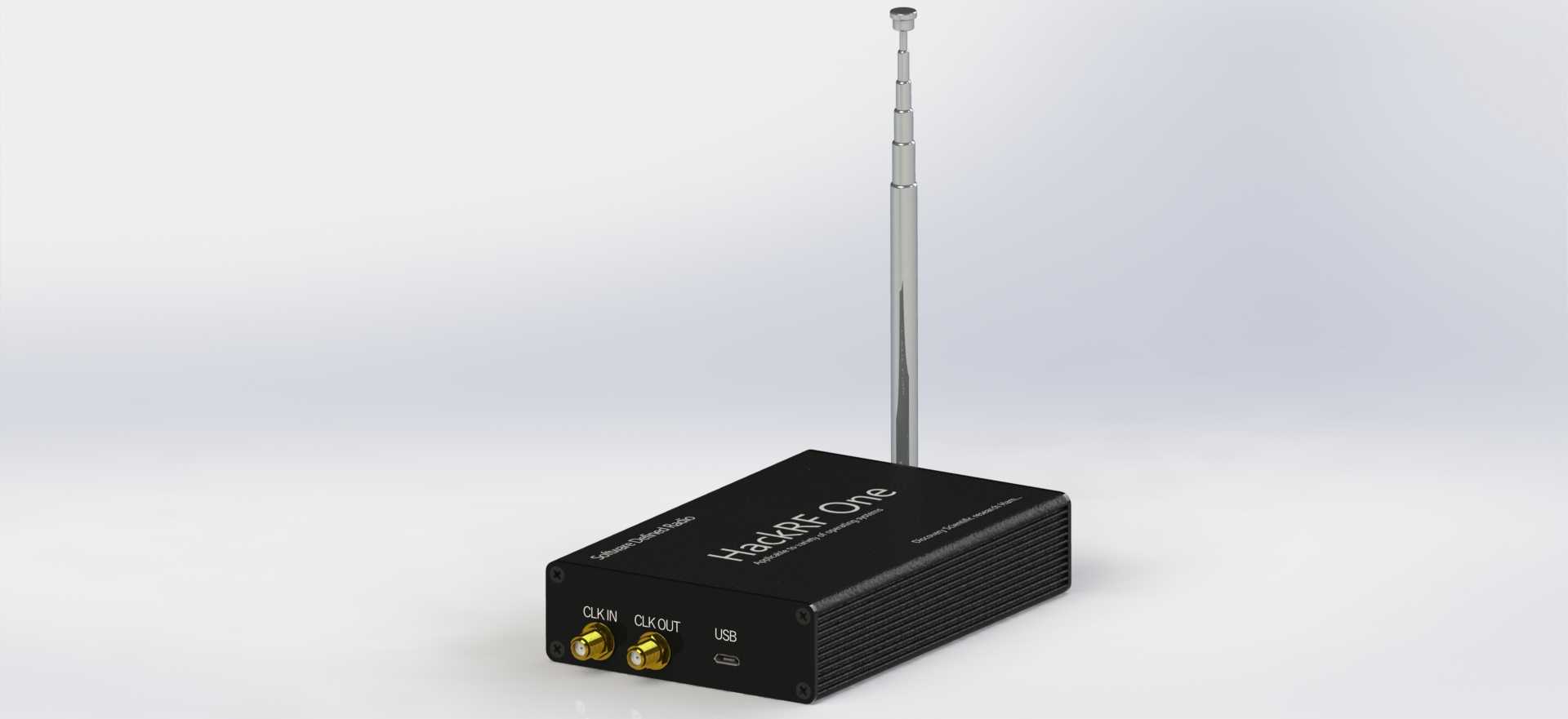

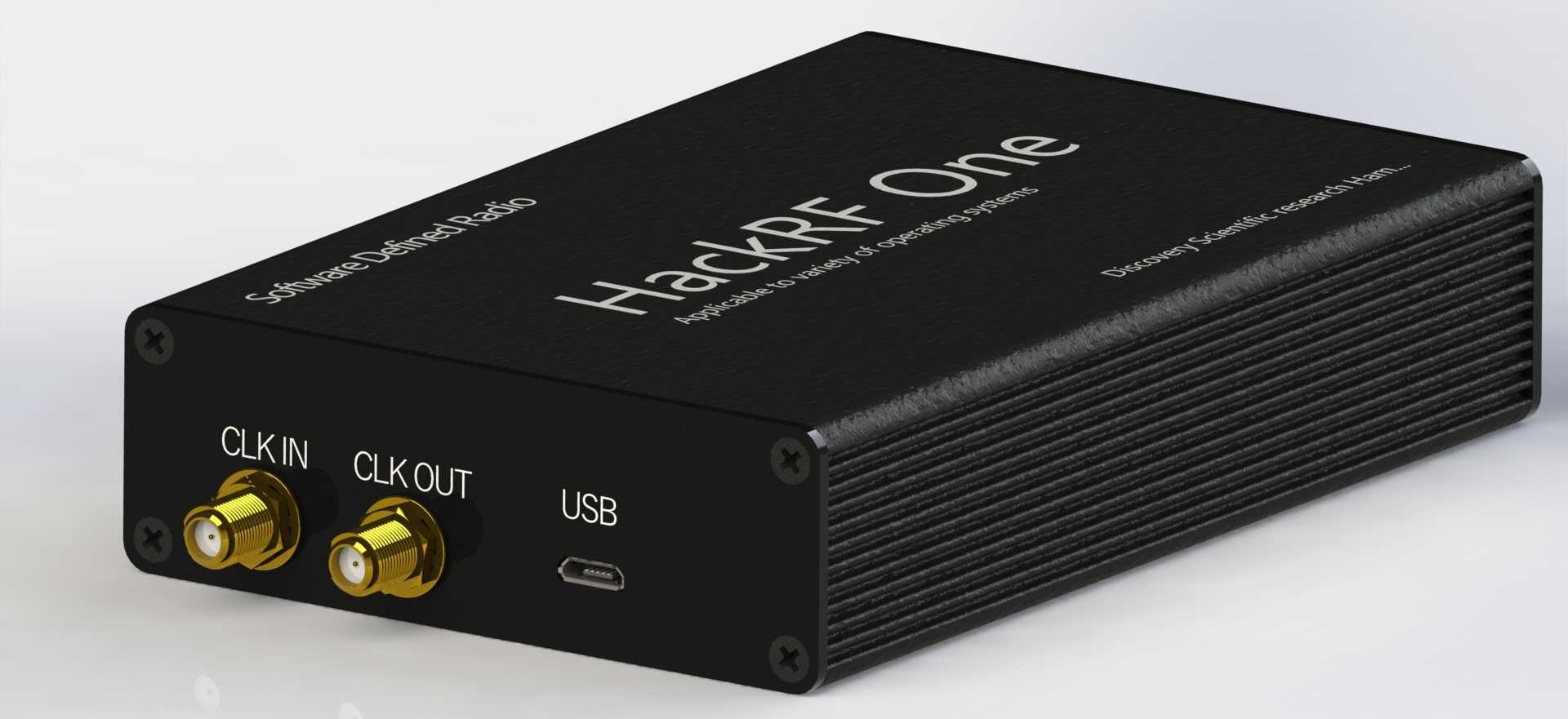

　　再看主机本体的接口布局设计，前端面板集中布置了两个SMA射频接口，分别作为时钟输入和时钟输出通道，接口的法兰盘直接嵌在面板的沉台结构里，安装时法兰盘和面板之间加装导电橡胶垫，既可以固定接口防止插拔线缆时接口转动，又能实现壳体和接口外导体的连续导电，提升整机的电磁屏蔽性能，避免设备内部的数字电路噪声串入射频通路影响信号接收灵敏度。USB数据接口布置在两个射频接口的侧边，选用的是通用性最高的Micro USB型号，接口周围的壳体做了加厚凸台，因为日常使用中USB接口的插拔频率最高，加厚结构可以避免多次插拔后接口周围的塑料面板开裂，凸台的高度刚好能让普通的USB数据线插头完全插入，不会出现因为壳体干涉导致插头插不到位的接触不良问题。

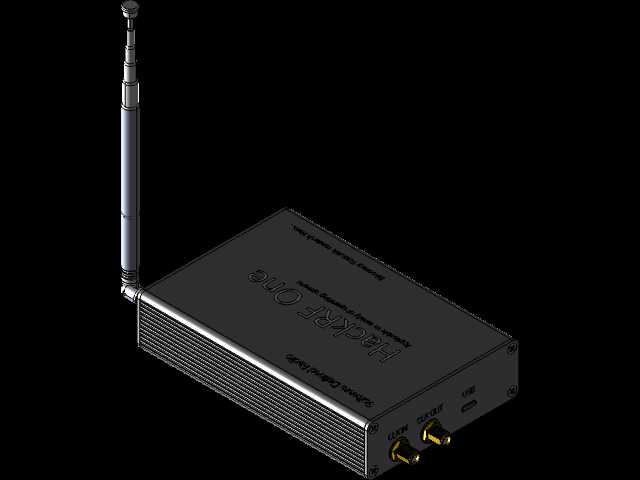

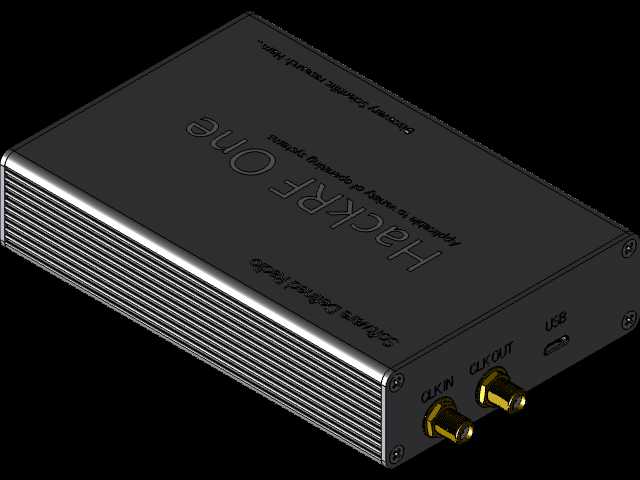

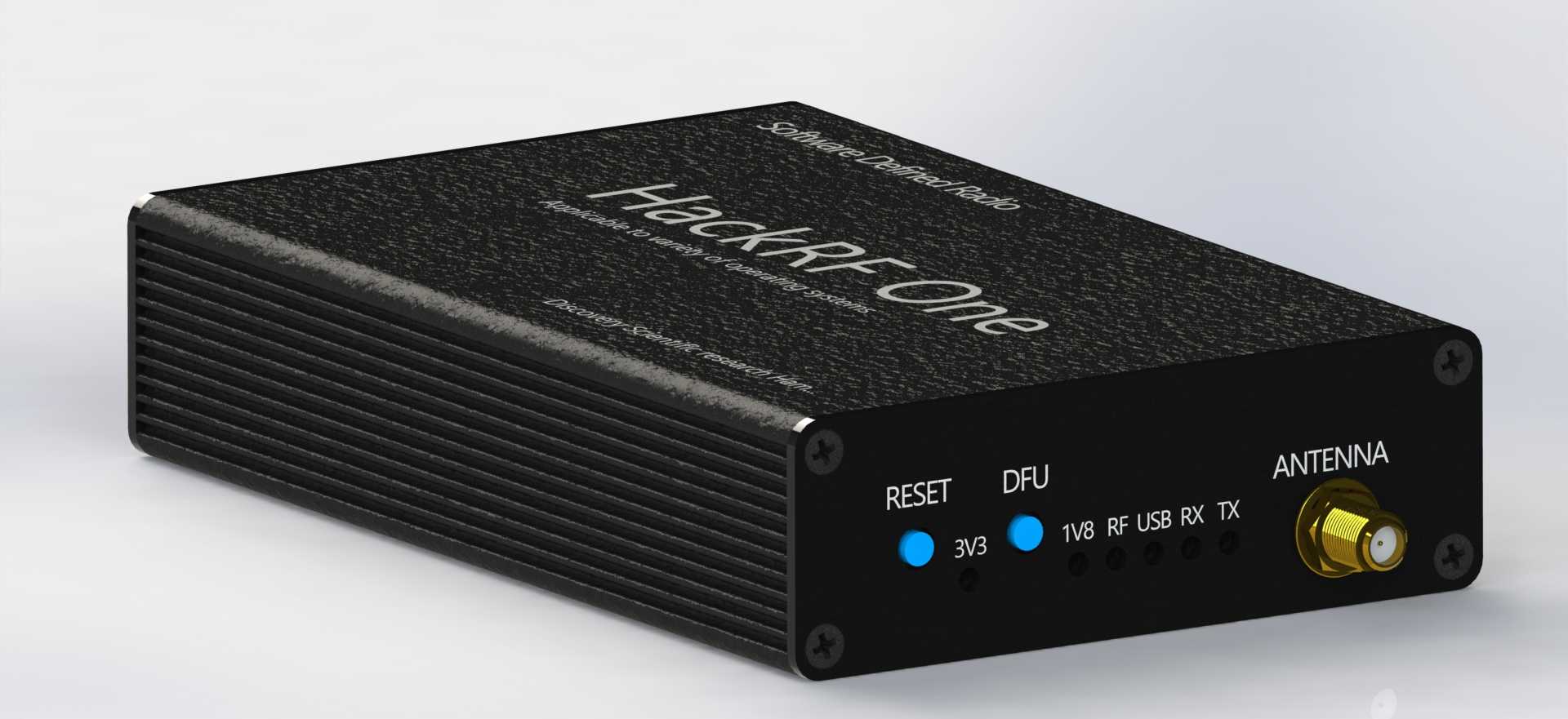

　　壳体的结构设计思路也很有借鉴意义，主体采用带散热齿的铝合金型材，型材的两端用铣削加工的端盖封边，端盖和型材之间用十字槽沉头螺丝固定，螺丝孔全部做在端盖的四个角，不会破坏型材侧面散热齿的连续性，这种结构相比上下扣合的塑料外壳，一方面铝合金的导热性能更好，设备长时间工作时内部射频电路和主控芯片产生的热量可以通过型材壳体快速散出，不需要额外加装散热风扇，完全避免了风扇运转带来的振动和电磁噪声；另一方面金属壳体本身就是连续的屏蔽体，能够隔绝外界的电磁干扰，也能防止设备自身的辐射信号泄露影响周边其他测试仪器的正常工作。做三维建模的时候特意把天线的两种状态都做了完整还原，包括收拢状态下天线节与节之间的叠合间隙、拉伸状态下每节天线的配合台阶、根部旋转关节的转动限位结构，还有主机壳体上的丝印标识位置、接口的内部焊盘空间都做了1:1的还原，不管是做同类设备的结构改型参考，还是做测试系统的集成装配模拟，都可以直接调用模型做干涉检查，不用再反复测量实物尺寸调整配合公差。

　　很多刚接触射频设备结构设计的工程师容易忽略天线的安装空间预留，要么是天线收拢时和旁边的接口干涉，要么是拉伸后天线的摆动范围内有其他突出部件影响角度调整，这套结构里特意把天线接口布置在主机端面的边角位置，天线旋转到任意角度都不会和壳体、其他外接线缆产生干涉，哪怕是接了弯头的SMA射频线，也不会碰到调整角度的天线。另外壳体底部的四个角都预留了防滑橡胶脚垫的安装沉槽，脚垫粘贴后突出壳体底面1毫米左右，放在光滑的实验台面上不会滑动，也能把壳体垫起一定高度，让底部的空气可以流通辅助散热，避免桌面的液体泼溅直接接触到壳体底部的接缝渗入设备内部。
