通用电气工业安装支架结构三维设计

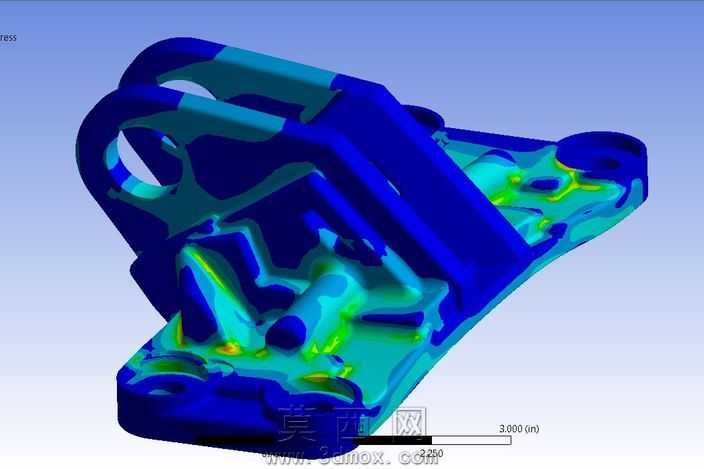

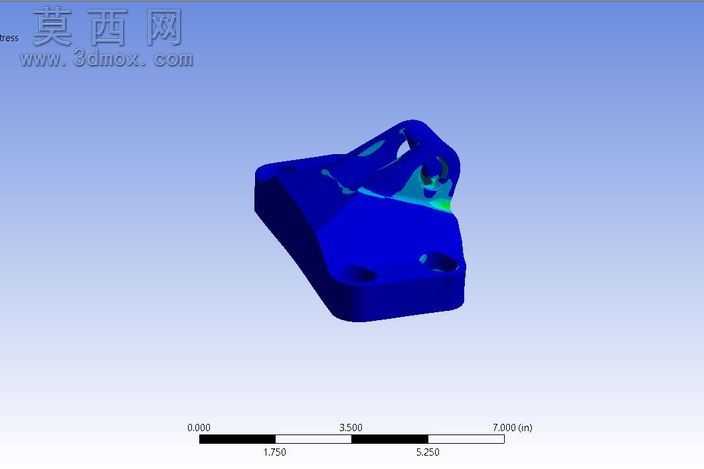

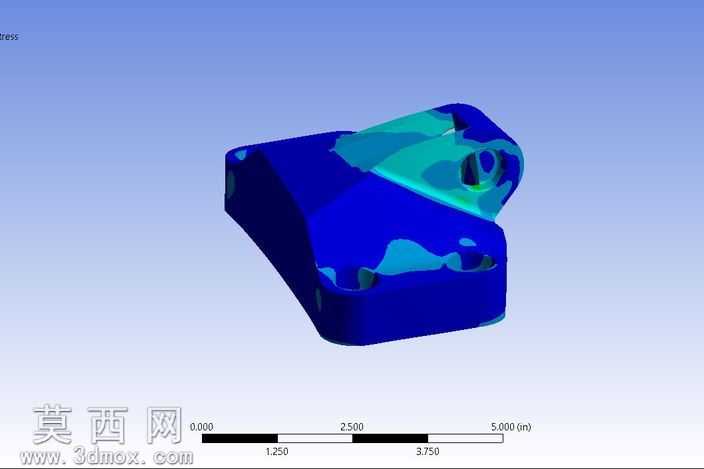

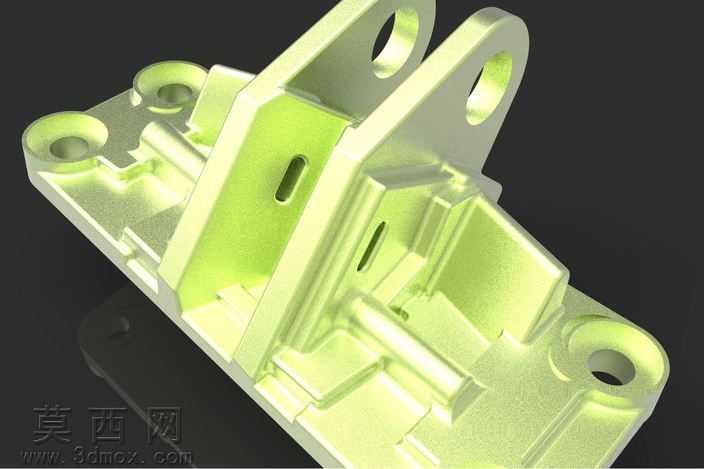

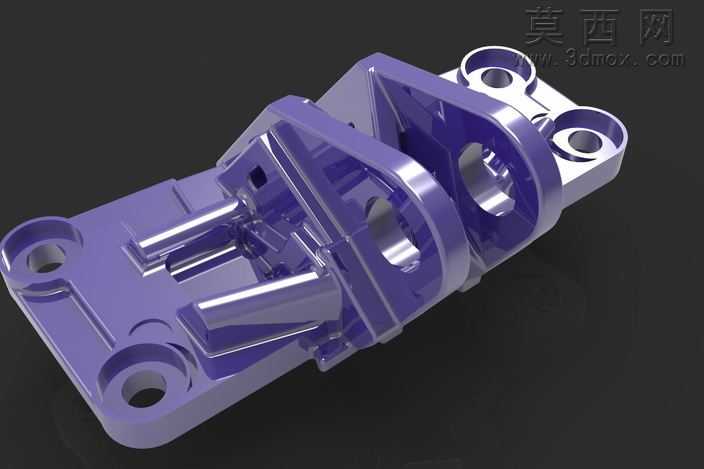

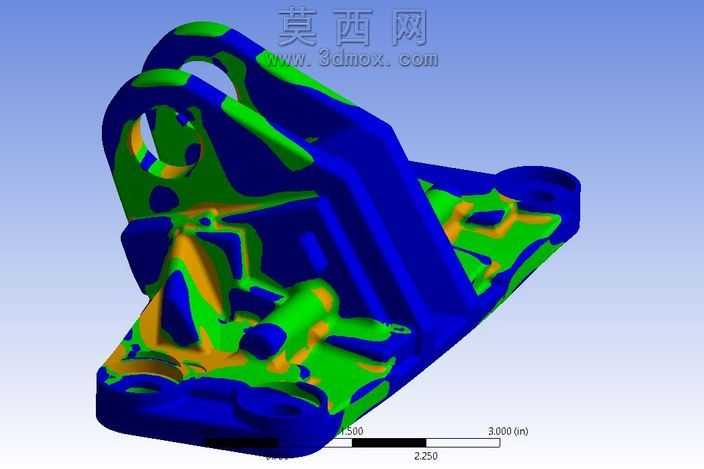

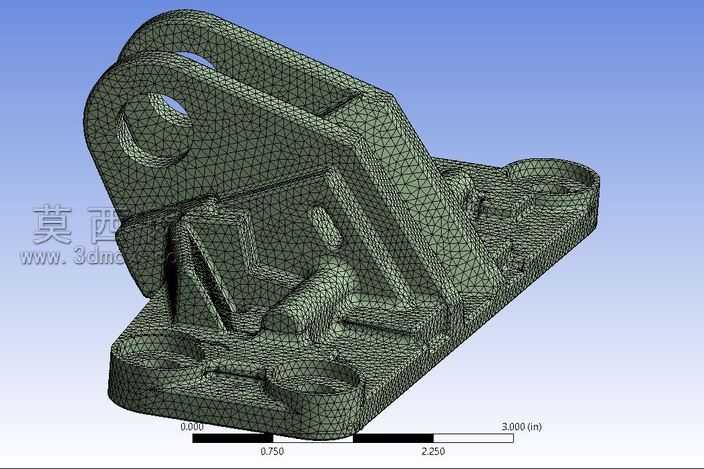

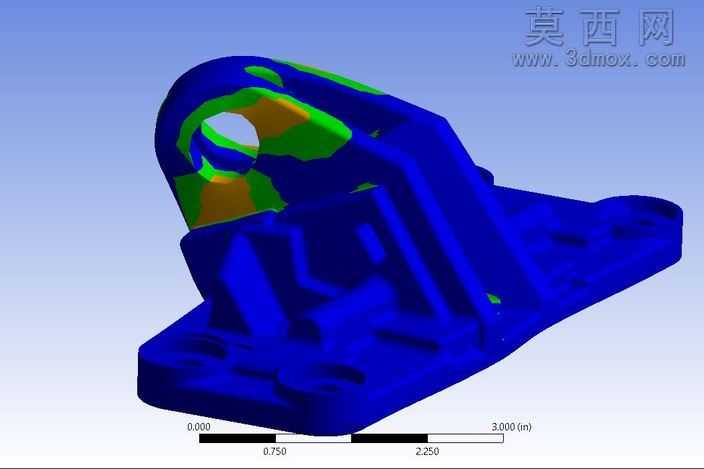

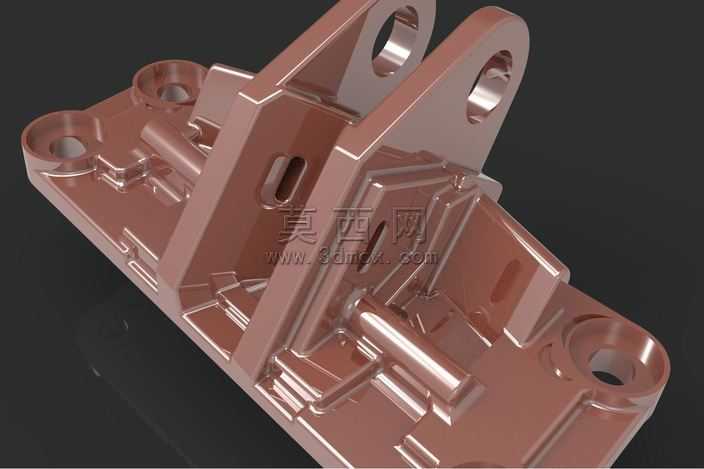

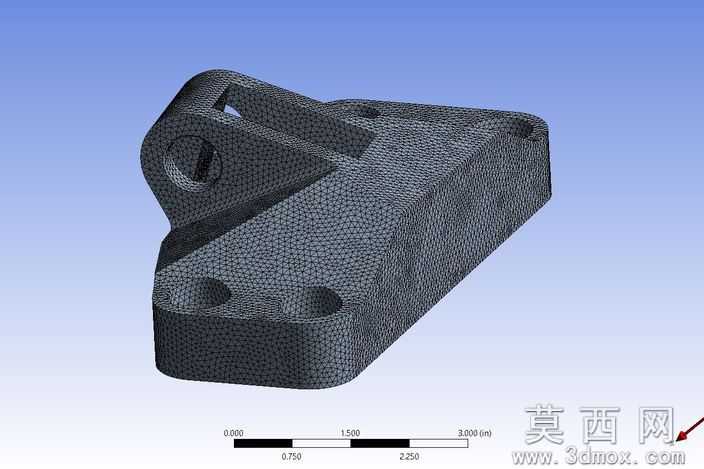

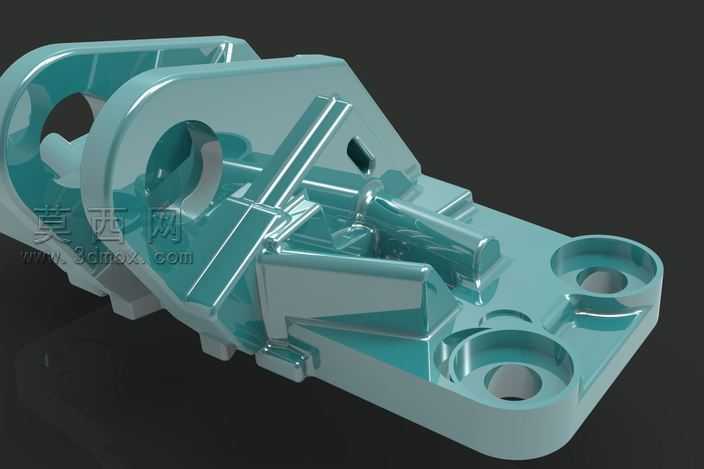

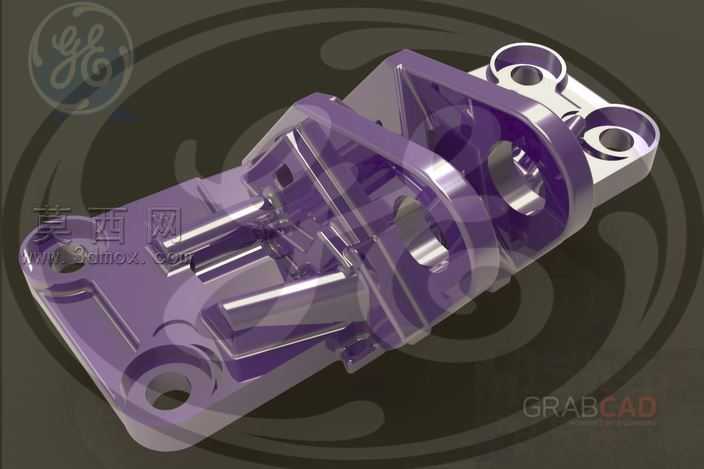

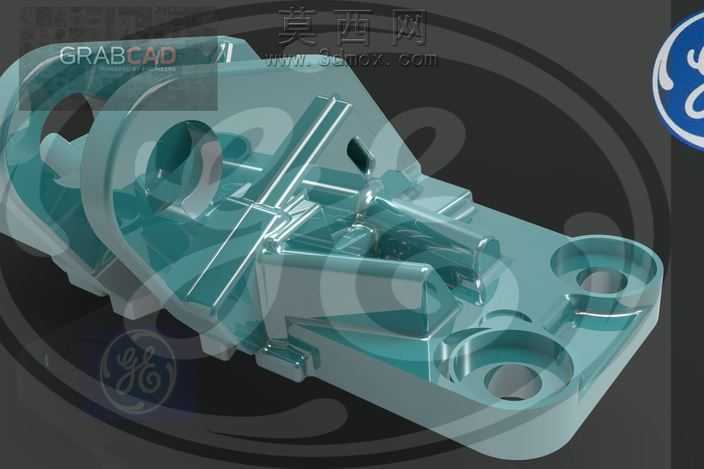

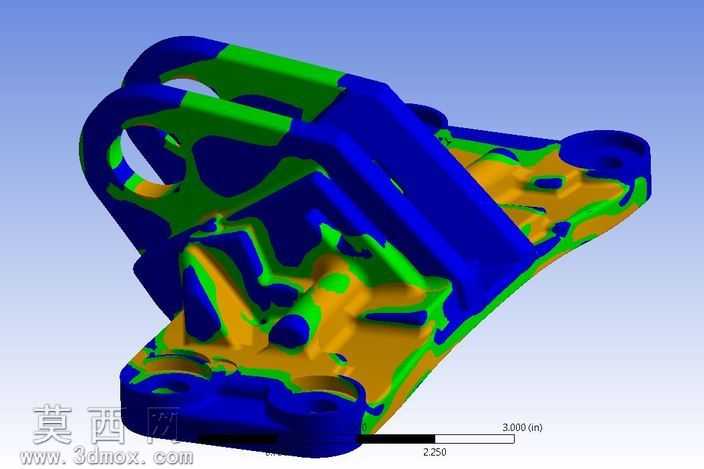

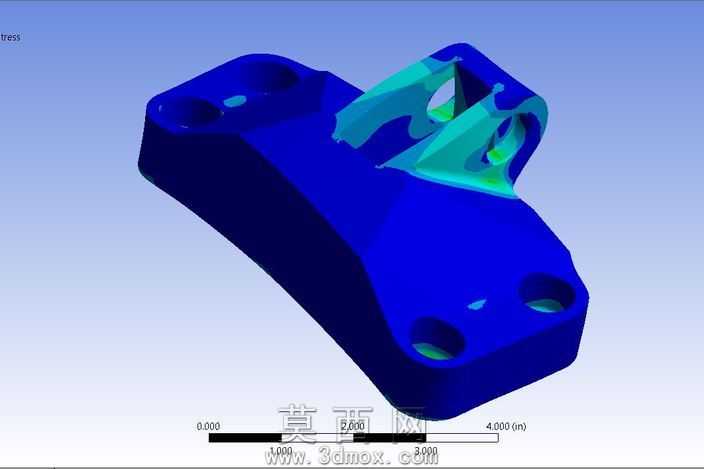

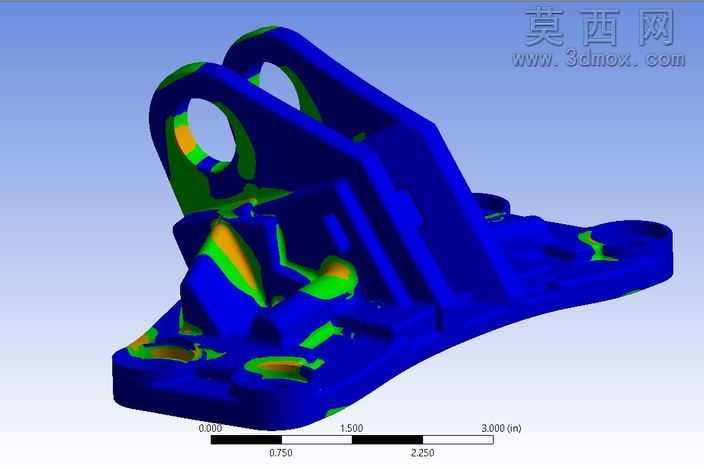

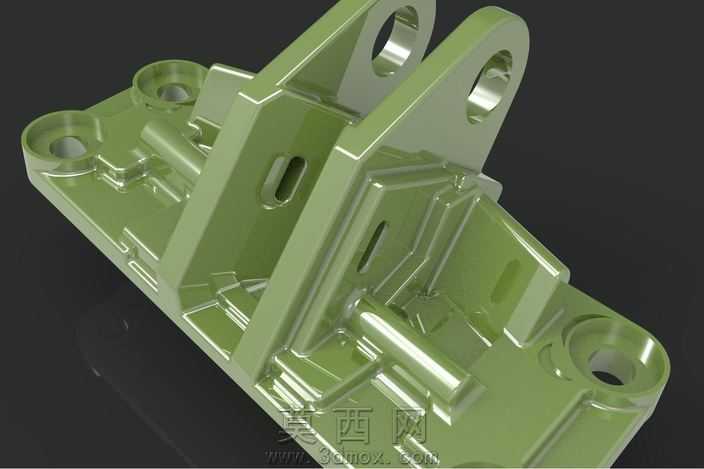

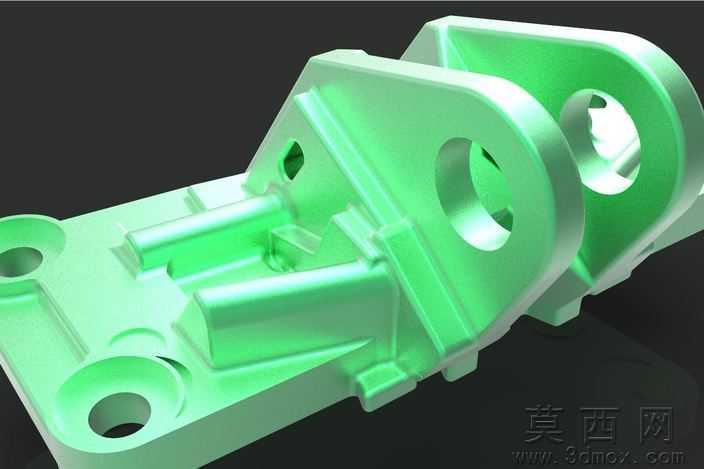

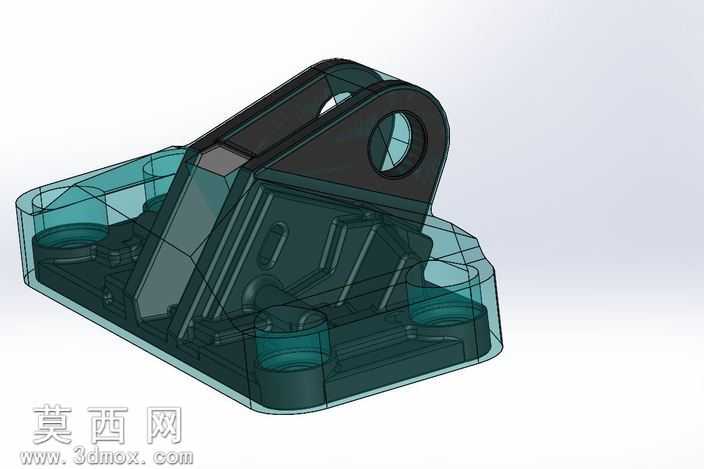

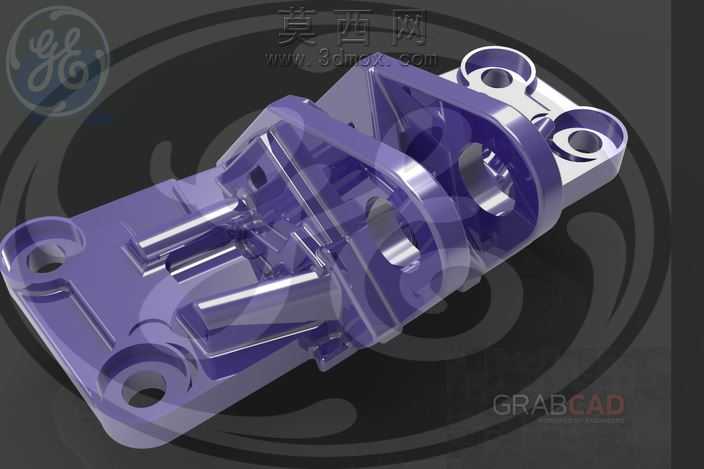

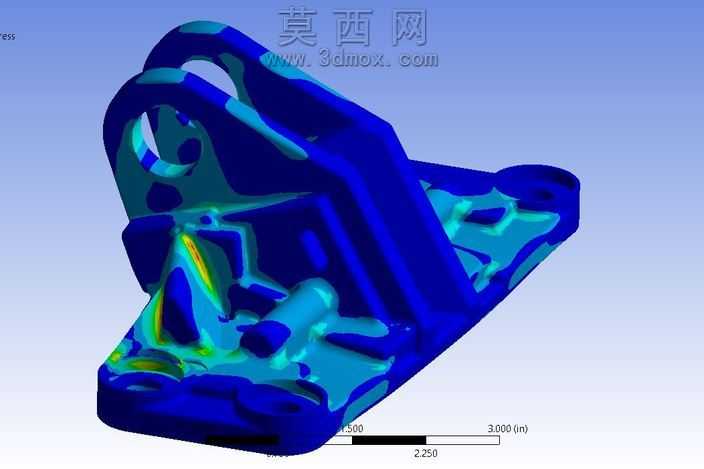

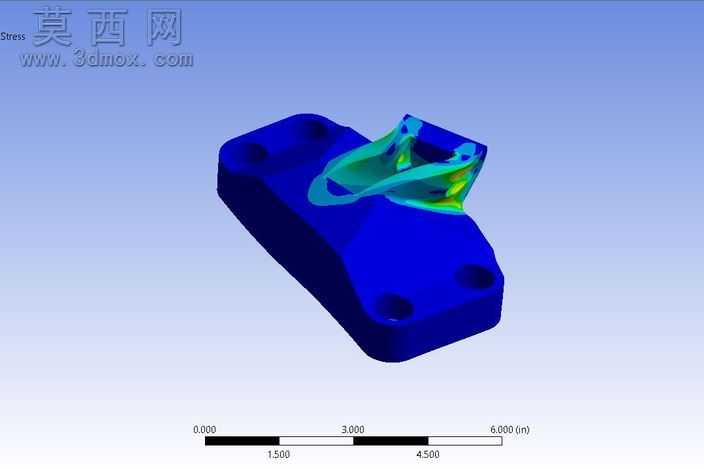

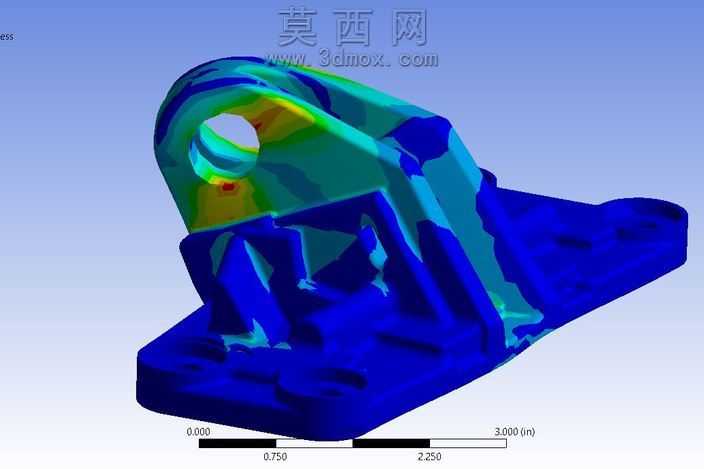

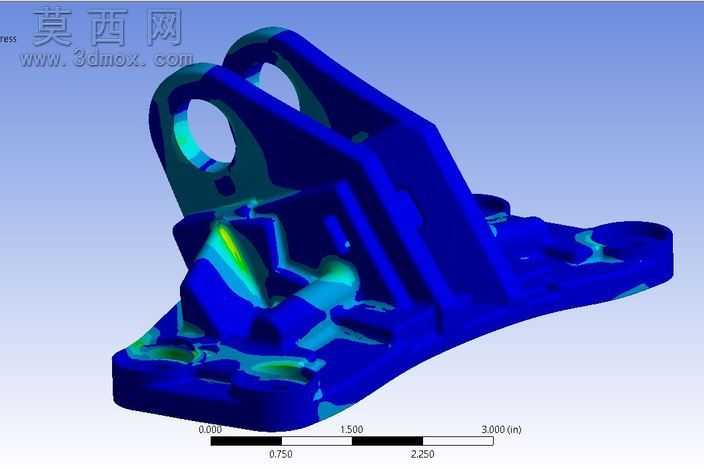

本作品为工业设备配套的安装承重支架结构设计，建模阶段采用主流三维设计软件完成全参数化特征搭建，整体建模流程遵循自顶向下的设计逻辑，先确定支架与外部设备对接的安装基准面，再依次构建底部安装法兰、中部支撑筋组、上部铰接耳座的核心结构，所有安装孔位的孔径、孔距、同轴度公差均严格匹配工业装配标准，确保后续生产加工的可落地性。材质设计上针对支架的承重使用场景，主体结构选用高强度工程塑料搭配金属嵌件的组合方案，渲染阶段通过半透明材质效果直观展示内部加强筋的排布逻辑，金属嵌件部分采用哑光金属材质模拟真实镀锌紧固件的表面质感，不同材质的光影过渡自然，能够清晰区分结构的不同功能区域。结构设计层面重点考量承重性能与轻量化需求的平衡，中部支撑区域采用交错式三角筋布局，既避免了实心结构带来的重量冗余，又通过三角形稳定结构提升整体抗扭、抗弯折性能，上部铰接耳座设计有同轴度定位凸台，可保障铰接部件转动时的同轴精度，底部安装法兰设置四个沉头安装孔，可实现支架与安装基面的平齐固定，避免紧固件突出带来的干涉问题。设计过程中同步开展结构仿真验证，通过有限元分析工具对支架施加工况额定载荷，排查应力集中区域并对局部壁厚做圆角过渡优化，将原始实心结构的冗余材料做去除处理，在保障结构强度满足安全系数要求的前提下，实现了超过五成的减重效果，网格划分阶段严格控制单元尺寸精度，确保仿真结果能够真实反映支架实际受力状态，整体结构兼顾装配便利性、承重可靠性与轻量化优势，可直接应用于对应工业设备的安装固定场景。
