EE1910立式直插电源变压器结构设计

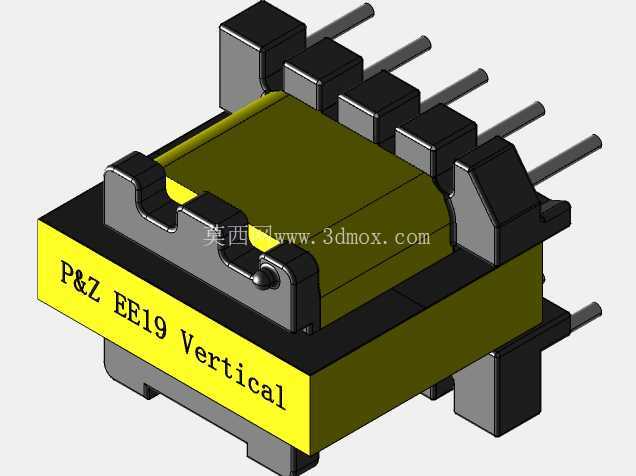

　　做了十几年开关电源结构设计，EE19这类小功率立式变压器是日常选型、建模碰得最多的器件，这次拆解还原的这款EE1910立式直插结构，完全贴合小功率AC-DC电源板的量产装配需求，没有多余的花哨设计，每一处结构都对应生产、装配、安规的实际要求。先从安装边界说起，这款变压器采用直插式引脚布局，引脚间距严格按照常规PCB板10mm以内的安装孔位排布，单侧5根引脚分两列排布，初级侧与次级侧引脚之间预留了足够的安规爬电距离，不需要额外在PCB上开槽就能满足小功率电源的安规间距要求，整体安装高度控制在18mm以内，适配厚度20mm以内的超薄电源适配器、板载电源模块的空间限制，不会出现器件顶壳的问题。磁芯部分采用标准EE19铁氧体磁芯对合结构，磁芯中柱预留了标准气隙，避免小功率工况下磁饱和，磁芯与骨架的配合公差控制在0.1mm以内，装配时不需要额外施胶就能实现初步定位，量产时点胶固定的工序良率能提升不少，磁芯外围的挡墙结构直接做在骨架上，省去了额外加挡墙胶带的工序，绕组绕制完成后直接包外层绝缘胶带即可，能有效压缩生产工时。骨架采用耐高温阻燃PBT材质注塑成型，引脚是镀锡铜包钢材质，过波峰焊时不会出现引脚氧化、虚焊的问题，引脚的伸出长度控制在3.2mm，刚好适配1.6mm厚度的常规PCB板，过波峰焊后焊锡爬升高度符合IPC标准，不会出现连锡、虚焊的缺陷。

　　绕组区域的空间设计刚好适配0.1-0.3mm线径的漆包线，按照常规5V2A输出的电源参数计算，初级绕组、次级绕组、反馈绕组的排布空间完全足够，不会出现绕线溢出骨架的问题，骨架两侧的出线槽做了圆角处理，绕线时不会刮破漆包线的绝缘层，能有效降低绕组短路的不良率。从应用场景来看，这款结构的变压器主要适配10W-15W功率段的开关电源，常见于手机充电器、小型家电控制板、路由器电源适配器、工控板卡辅助电源这类场景，立式安装的结构相比卧式结构占用的PCB板面积更小，能给板上的电容、整流桥、MOS管留出更多的散热空间，尤其是在密闭外壳的电源适配器里，更小的板上占用面积能让空气对流更顺畅，降低整机的温升。

　　设计的时候特意把磁芯顶部的平面做了平整度控制，要是电源需要加绝缘片贴外壳散热，这个平面能完全贴合绝缘片，把磁芯的热量直接传导到外壳上，进一步降低绕组的工作温升，延长变压器的使用寿命。另外骨架底部做了两个定位凸点，对应PCB上的两个定位孔，插件的时候能快速定位，不会出现插件偏移导致的引脚歪、过炉后器件歪斜的问题，量产时的插件效率能提升30%左右。磁芯与骨架的卡扣结构做了防呆设计，装配磁芯的时候不会出现方向装反的问题，哪怕是新员工操作也不会出现装反磁芯导致的电感量不良。绕组外层的标识区域预留了足够的喷码空间，生产时可以直接喷印型号、安规标识、生产批次，不需要额外贴标签，能降低物料成本。

　　从电气性能匹配来看，这款结构的变压器漏感能控制在初级电感量的3%以内，不需要额外加吸收电路就能满足常规PWM控制芯片的EMI要求，能减少板上吸收电阻、电容的物料用量，进一步压缩整机成本。引脚的排布顺序按照常规初级、反馈、次级的顺序排布，PCB布线的时候可以做到初级回路最短，减少高频干扰的辐射，更容易过EMC认证。整体结构没有多余的复杂曲面，建模的时候所有配合面都是规则的拉伸、切除特征，不管是做结构干涉检查，还是导出STEP格式给结构工程师做整机装配，都不会出现破面、特征丢失的问题，骨架的拔模角度统一做了1.5度，完全符合注塑模具的开模要求，不需要做二次结构修改就能直接开模量产。
