间距2.5mm三引脚母头连接器结构

项目分类:变压器/电感器 发布时间:2025-02-17 ID:937808

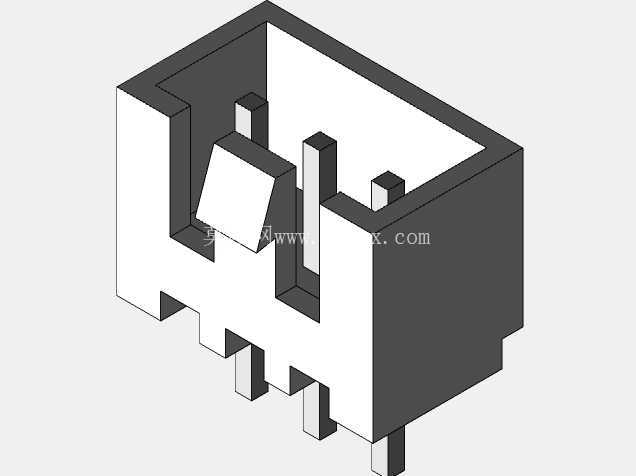

  • 间距2.5mm三引脚母头连接器结构

  在低压小功率电源类电路的板级连接场景中,这类三引脚母头连接器的应用覆盖范围极广,从消费类电源适配器的次级输出对接,到小型工控板卡的信号、低压供电转接,再到小型电源变压器的外接引线接驳,都能看到这类间距2.5mm接插件的身影。不同于大电流动力连接器的设计逻辑,这类小间距接插件的核心设计目标,是在有限的板上空间内实现稳定的电路对接,同时兼顾插装后的结构可靠性,避免日常使用中的松脱、接触不良问题。

  从结构设计的角度拆解这个零件,首先要考虑的是插合界面的匹配性,母头端的三个接触腔对应公端的三个插针,腔体内的限位结构要保证公针插入时能精准对位,不会出现插偏导致的接触件变形。外壳采用的是带防呆缺口的框型结构,外侧的两个凸台和内侧的挡块配合,能让公头插入时只有唯一的对位方向,从根源上避免反插导致的电路短路、引脚弯折问题。外壳的壁厚设计经过了实际装配验证,既不会因为壁太薄导致注塑成型时出现缺胶、变形,也不会因为壁太厚占用过多的板上安装空间,毕竟在高密度布板的电源类电路里,每毫米的安装空间都需要精打细算。

  引脚部分的设计充分考虑了波峰焊的工艺要求,伸出外壳底部的引脚长度刚好匹配常规PCB板的插装焊盘伸出量,既不会因为引脚太短导致焊锡浸润不足形成虚焊,也不会因为引脚太长在焊接后需要额外剪脚增加工序。引脚在外壳内部的固定部分做了卡位结构,和塑胶外壳注塑时形成紧密的包胶固定,能承受至少5N的轴向拉拔力不会出现引脚松动、退针的问题,这一点在电源类电路里尤其重要——一旦引脚退针导致电路接触不良,很容易引发供电不稳、局部打火的隐患。

  安装边界方面,这个连接器的本体外形是规整的类长方体结构,底部的安装面完全贴合PCB板面,三个引脚的孔位严格按照2.5mm间距排布,和行业通用的2.5mm间距排针孔位完全兼容,设计选型时不需要额外调整PCB封装,直接调用标准2.5mm间距3P直插封装就能完成板上布局。外壳顶部的开口做了微小的导入倒角,公头插入时能顺着倒角滑入对位,哪怕是人工盲插也能顺利完成对接,不会出现插偏刮坏接触件的情况。

  实际使用中,这类连接器的接触电阻能控制在毫欧级,完全满足小功率电源回路的载流要求,塑胶外壳的耐温等级适配常规波峰焊的260℃峰值温度,过炉时不会出现外壳变形、引脚移位的问题。不同于贴片式连接器需要考虑回流焊的器件承重问题,这种直插式结构的机械强度更高,在需要频繁插拔的测试接口、外接引线接口位置,使用寿命比同规格贴片连接器高出不少,哪怕经过上百次插拔循环,接触件的弹性依然能保证可靠接触,不会出现接触电阻大幅上升的情况。

  在建模过程中,需要特别注意几个容易被忽略的结构细节:一是内部接触腔的拔模角度,要顺着公头插入的方向做合理的拔模斜度,既方便注塑脱模,也不会影响公针的插入顺畅度;二是引脚和塑胶结合位置的密封台阶,这个结构能阻挡焊接时的焊锡顺着引脚缝隙渗入连接器内部,避免焊锡渣导致的内部短路;三是外壳外侧的定位凸点,贴板焊接时这个凸点能卡在PCB的定位孔里,过炉时不会因为焊锡的张力导致器件偏移,保证焊接后引脚和焊盘的对位精度。

  从设备选型的角度看,这类2.5mm间距三引脚母头连接器,是小功率电源、信号连接场景里的高适配性选择,它不需要额外的固定结构,直接插装焊接就能完成固定,插合后依靠塑胶外壳之间的摩擦力和接触件的夹持力就能保持连接稳定,在没有剧烈震动的民用、普通工控场景下完全能满足使用要求,相比带锁扣的连接器,它的整体高度更低,占用的纵向空间更小,适合用在对设备厚度有要求的薄型电源类产品里。
