给料机配套齿轮传动链轮轴输送结构

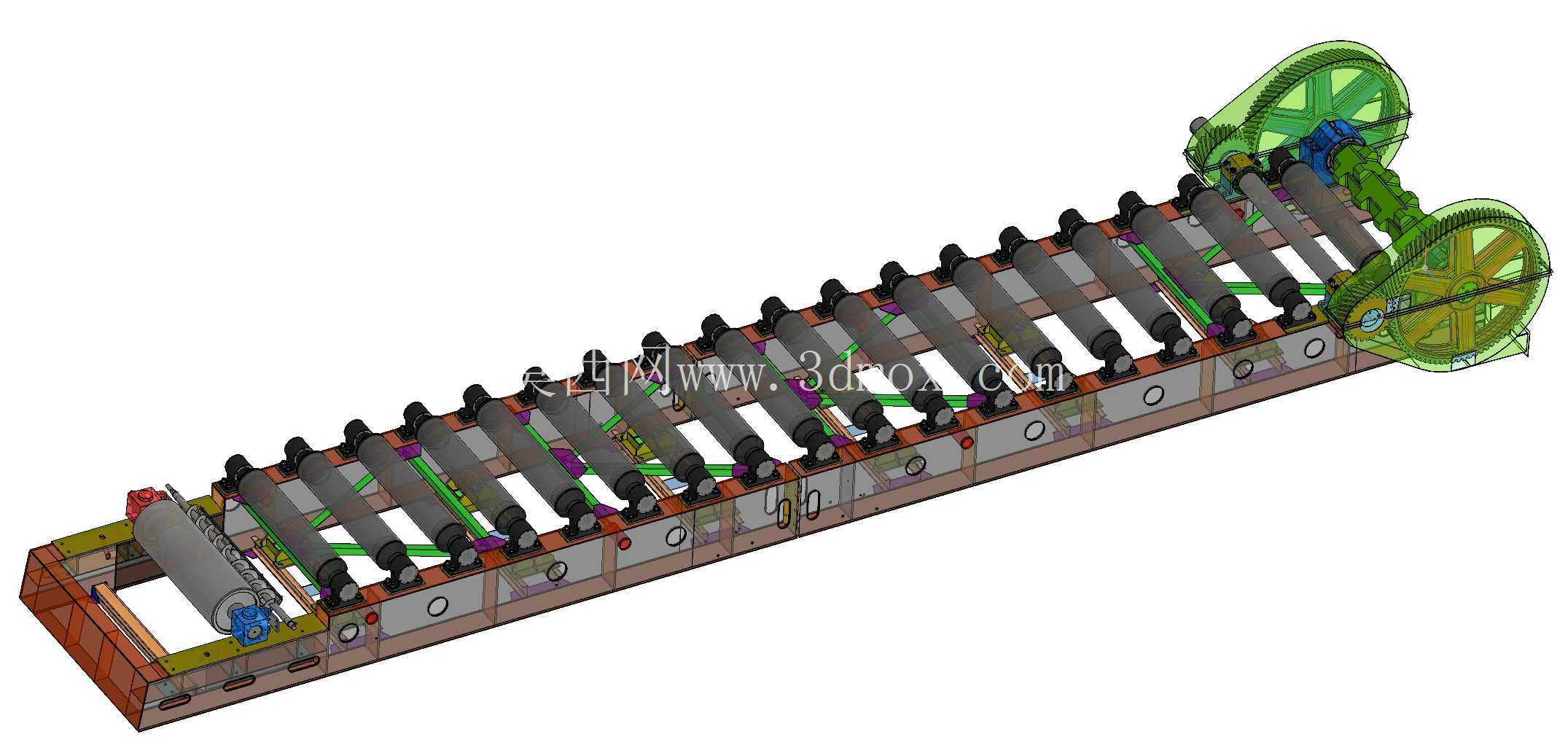

　　在散料处理、矿山输送、生产线物料转运的现场工况里，给料段的动力传递稳定性直接决定整条产线的连续运行效率，这款带齿轮传动的链轮轴结构，正是针对围裙馈线式给料设备的长距离辊道输送需求开发的核心传动部件。整套结构沿输送机架纵向排布，多组平行托辊沿机架长度方向等距安装，承担散料承载与输送导向作用，两端的齿轮传动组作为动力输入核心，通过啮合传动将扭矩传递给同轴布置的链轮，再通过链条带动整排托辊同步转动，避免单辊驱动带来的转速差、物料卡滞问题。

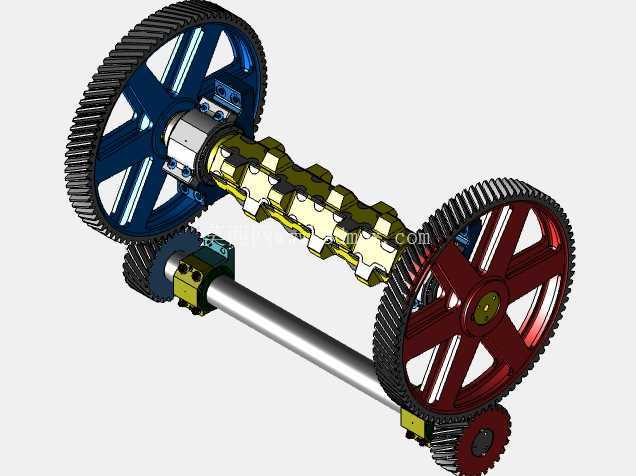

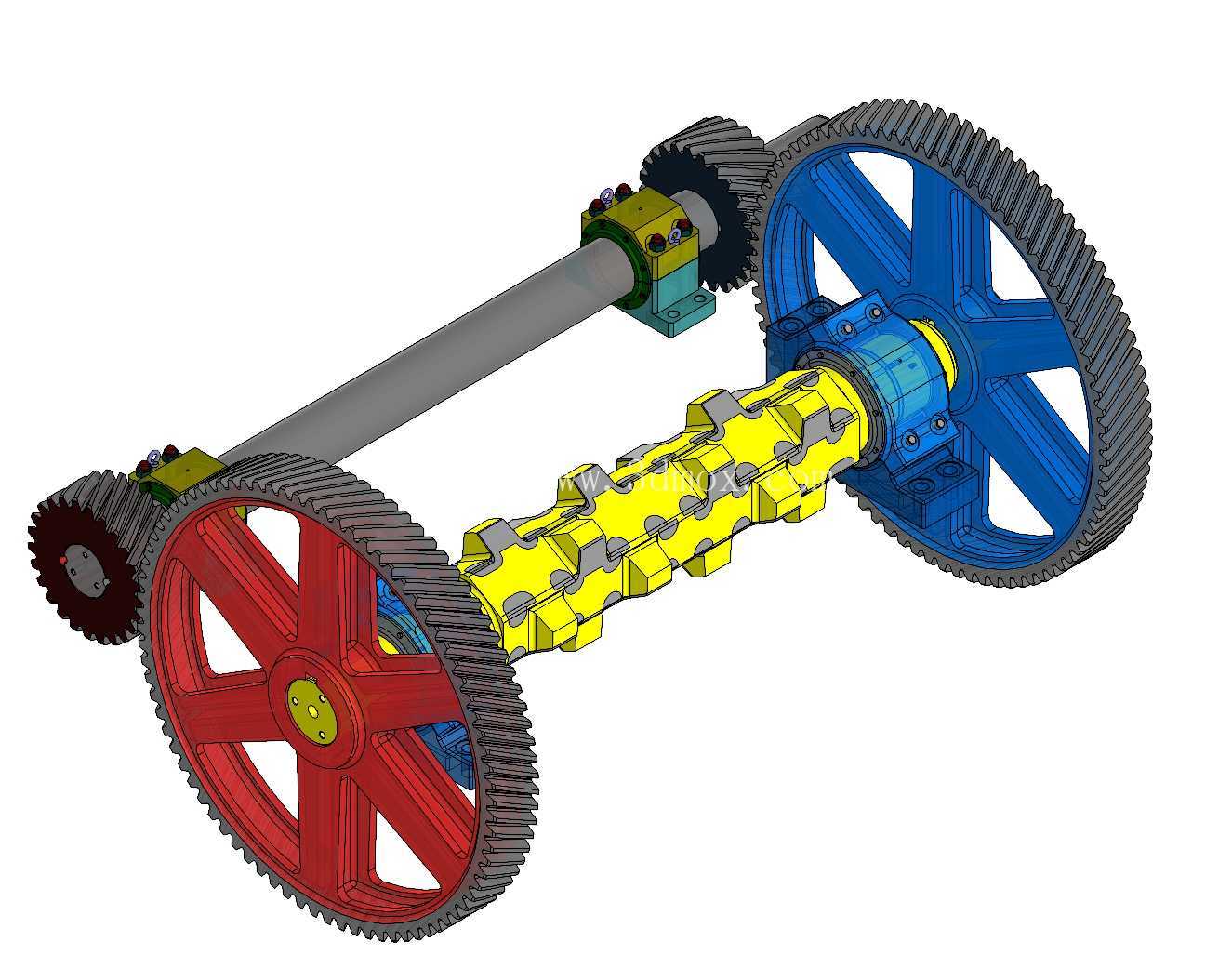

　　从实际安装边界来看，整套传动组件完全贴合围裙馈线的机架内侧安装空间，齿轮组采用外置护罩半封闭防护，既避免散料颗粒落入啮合齿面造成磨损，又预留了日常点检、润滑脂加注的操作空间，链轮轴的轴端采用带座轴承固定在机架侧板上，轴承座的安装孔位预留了±5mm的调节余量，方便现场安装时调整链条张紧度，抵消机架焊接加工带来的形位公差。设计阶段充分考虑了给料段的重载工况，链轮与轴的连接采用平键加锁紧螺母的双重固定方式，避免频繁正反转、载荷波动带来的键槽松动问题，齿轮的齿面做了硬化处理，适配散料现场多粉尘、偶尔有细颗粒落入啮合面的恶劣工况，降低异常磨损速率。

　　不同于常规的单链轮驱动结构，这套传动组件在输送段的头尾两端都布置了齿轮-链轮传动组，两端同步输入动力，让长距离辊道的各段托辊转速保持一致，避免长距离输送时出现的一端转速快、一端转速慢导致的物料堆积、辊面偏磨问题。托辊的排布间距根据常见散料的粒度做了匹配设计，既保证小颗粒物料不会从辊缝掉落，又控制了整体结构重量，降低传动负载。机架侧边布置的导向条沿输送方向全程设置，避免物料输送过程中出现跑偏、撒料问题，齿轮传动的传动比经过匹配计算，让托辊表面线速度保持在给料设备常用的0.2-0.8m/s区间内，适配不同散料的输送流量需求。

　　在结构细节上，链轮轴的轴肩位置做了圆角过渡处理，避免长期交变载荷下出现应力集中导致的轴断裂问题，齿轮与轴的配合采用过渡配合加定位销固定，保证传动过程中齿轮不会出现轴向窜动。整套结构的安装不需要对原有给料机机架做大规模改造，所有固定孔位都匹配常规围裙馈线的机架安装标准，现场更换、维护时只需要拆卸轴承座固定螺栓即可完成整体拆装，大幅缩短停机维护时间。传动部分的润滑点统一引出到机架外侧，日常维护时不需要拆除护罩即可完成润滑作业，适配工业现场快节奏的运维需求。针对散料输送中常见的冲击载荷问题，链轮的齿形做了修形处理，啮合过程更平稳，降低启动、载荷突变时的冲击噪音，同时减少链条的跳动幅度，延长链条与链轮的整体使用寿命。
