圆形中心传动刮泥沉淀池结构设计

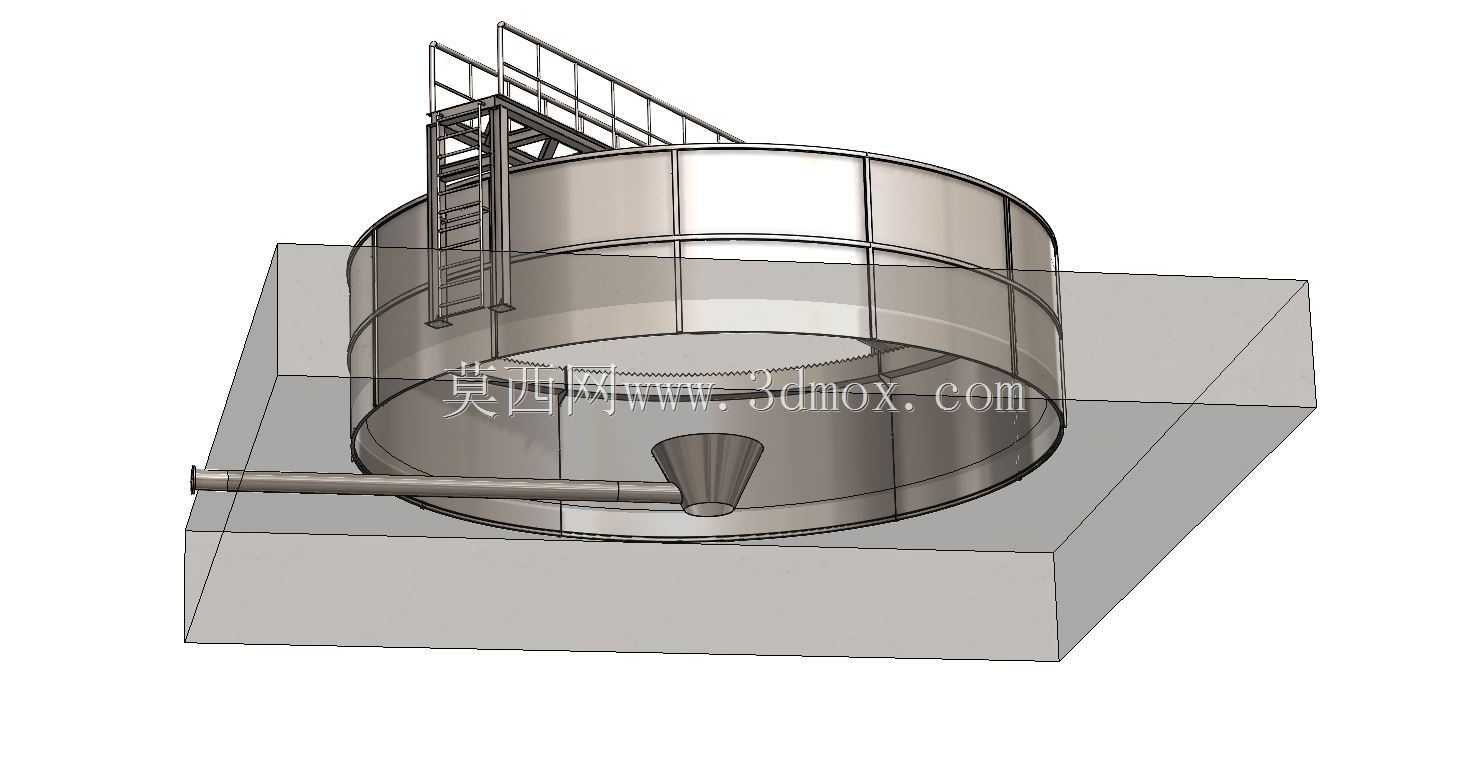

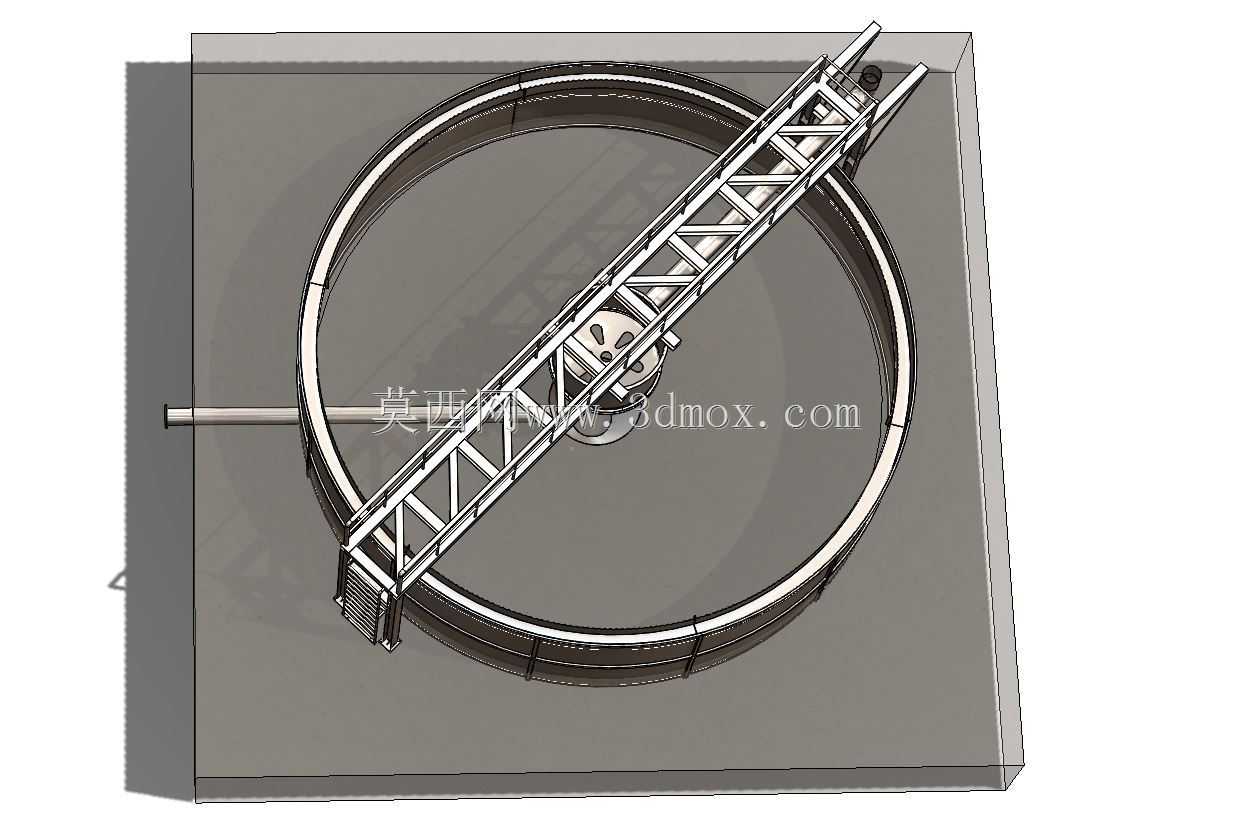

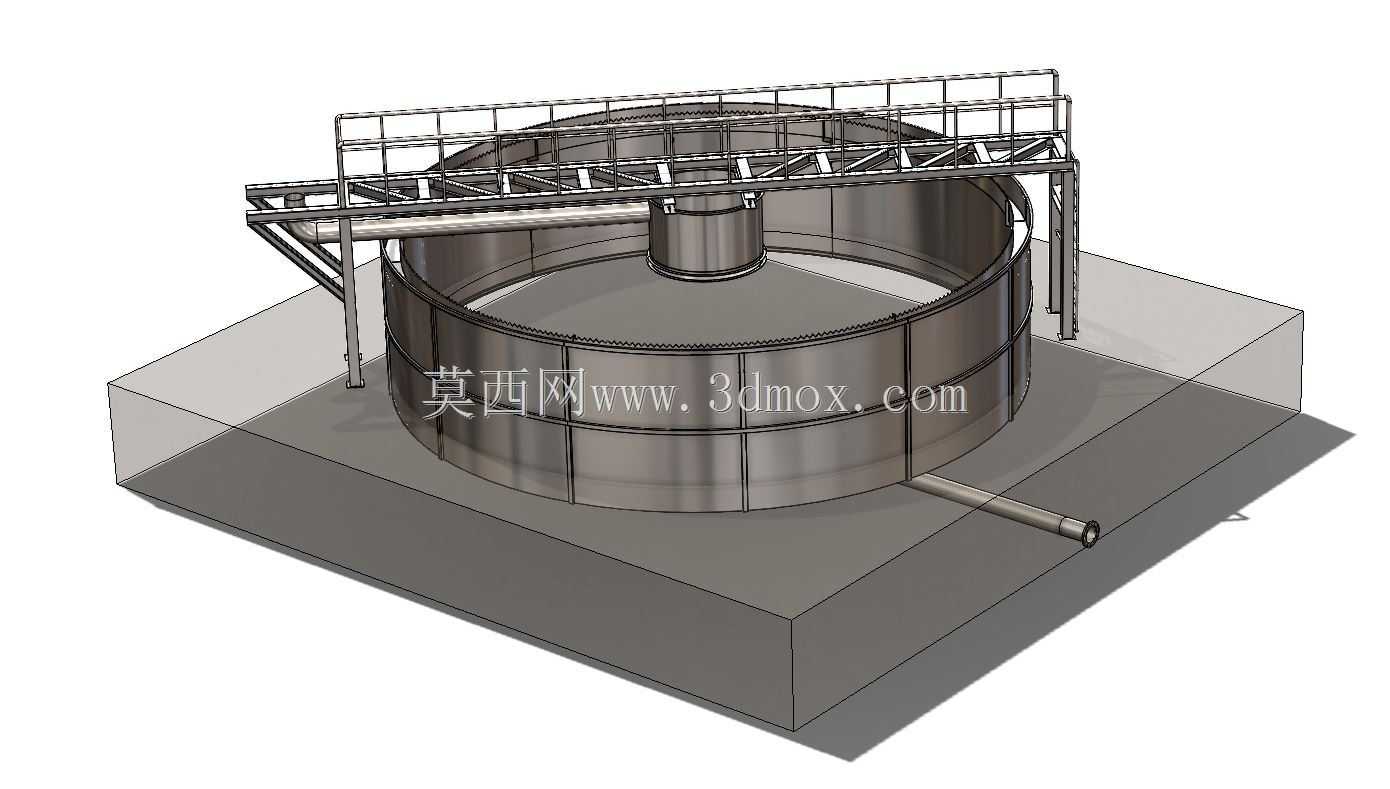

　　在市政污水处理厂、工业废水处理站的泥水分离工段，这类圆形中心传动沉淀池是应用极广的构筑物核心配套设备，主要承担初沉池、二沉池环节的污泥收集与上清液溢流分离作业，区别于平流式沉淀池的长渠布局，圆形池体的水力分布更均匀，表面负荷利用率更高，适配中小规模处理量的站点布局。整套设备的结构围绕池体中心立柱做回转支撑设计，顶部的桁架跨接整个池径，走道护栏沿桁架满铺，满足日常巡检、设备维护的人员通行需求，走道板采用格栅式防滑结构，避免户外作业积水打滑。中心传动的主轴垂直安装于池底中心基座，底部连接刮臂与刮泥板，刮臂沿池底坡度布置，刮泥板采用耐磨橡胶材质贴合混凝土池底，随主轴缓慢回转时，将沉降在池底的污泥逐步刮向中心的集泥坑，再通过池壁下部的排泥管靠静压或污泥泵排出，避免污泥在池底板结影响出水水质。池体上部的溢流堰沿圆周布置，经过沉降的上清液通过堰口均匀汇入集水槽排出，堰板采用可调节螺栓固定，方便安装时调整水平度，保证全周溢流均匀，避免短流影响沉降效果。

　　设计阶段首先要匹配池体的公称直径确定桁架跨度，桁架采用型钢焊接的桁架结构，在保证跨接刚度的前提下尽可能降低自重，减少中心回转支撑的径向载荷，中心支座采用推力轴承配合回转支承结构，承受整个桁架、走道活载以及刮泥阻力的复合载荷，轴承座设置密封结构，避免污水、潮气侵入造成磨损。安装边界上，池体基础为钢筋混凝土浇筑的圆台形结构，池底坡度通常控制在1:10到1:12之间，保证污泥靠自重向中心滑移，中心预埋基础板的水平度公差需控制在千分之一以内，避免主轴倾斜造成刮泥板卡涩、运行负载不均。

　　设备的进水从中心导流筒进入，通过导流筒的布水孔均匀向四周扩散，降低进水的紊流扰动，避免冲击已经沉降的污泥层，出水堰的安装高度需比池内设计水位低20到30毫米，保证溢流顺畅。顶部的传动装置通常布置在中心平台位置，采用低速大扭矩减速电机驱动，输出转速根据池径大小调整，通常控制在每转15到30分钟，外缘线速度不超过3米每分钟，避免转速过快扰动池底污泥。走道护栏的高度不低于1.2米，横杆间距符合安全规范要求，临空侧设置挡脚板，防止工具、杂物掉落池内。排泥管的接口设置在池壁下部靠近中心集泥坑的位置，管道坡度不小于千分之五，避免排泥过程中管道淤积。

　　整套结构的建模过程中，需要重点校核桁架的跨中挠度，在满布活载的工况下挠度不超过跨度的1/500，避免走道变形、刮臂运行轨迹偏移；中心主轴的扭转强度需满足刮泥最大阻力工况下的安全系数要求，同时考虑长期接触污水环境的腐蚀余量，所有水下钢结构件都预留3到5毫米的腐蚀裕量，表面做重防腐涂层处理。这类设备的布局紧凑，相比周边传动沉淀池，不需要沿池壁设置轨道，维护点更少，适合直径不超过20米的中小型沉淀池使用，在食品加工、化工、矿山选矿的废水处理环节也有大量应用，能够有效实现固液分离环节的连续排泥作业，保证水处理流程的连续稳定运行。
