中航锂电60Ah磷酸铁锂方形单体电芯结构

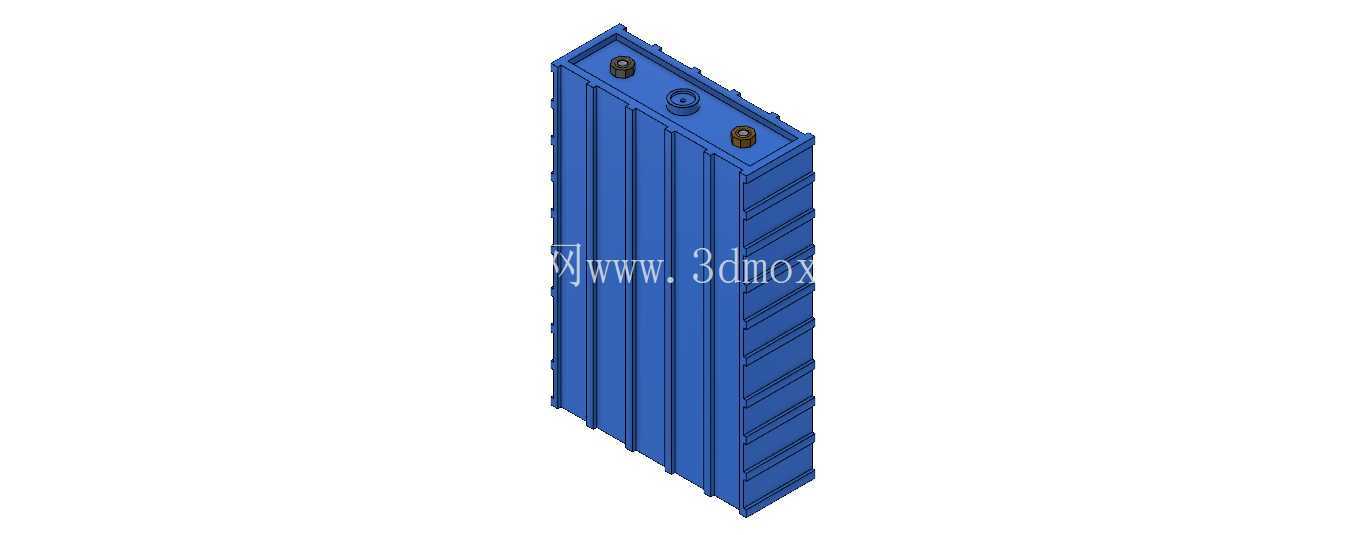

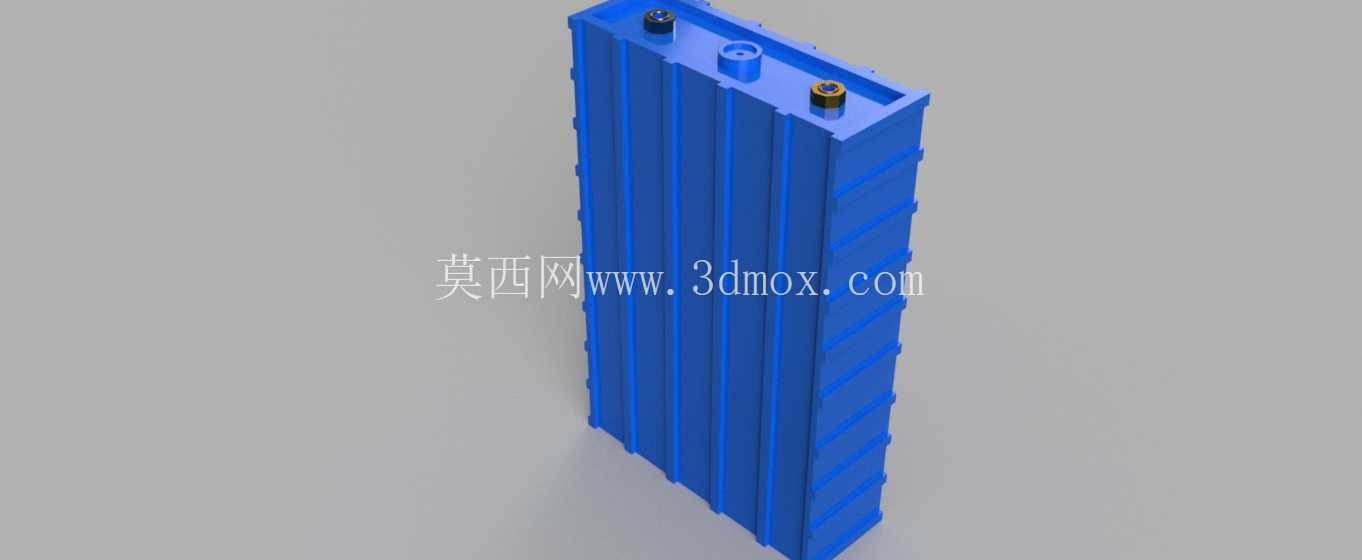

　　在储能系统集成、低速电动车动力配套、通信基站后备电源搭建的实际项目里，方形磷酸铁锂电芯的选型直接决定整包的空间利用率与循环寿命表现，这款60Ah容量的磷酸铁锂方形单体，是目前中小容量储能模组、轻型动力PACK里应用占比颇高的一款电芯规格。从实际结构设计角度看，这款电芯采用硬壳方形封装，外壳为带加强筋的蓝色喷塑金属壳体，壳体侧面的竖向加强筋并非装饰结构，一方面是提升电芯在充放电循环过程中的抗鼓胀能力，磷酸铁锂电芯在长期循环后会出现一定程度的体积膨胀，均匀分布的竖向筋条可以把膨胀应力分散到整个壳体侧面，避免局部应力集中导致壳体变形漏液；另一方面这些筋条也能在电芯成组时，为相邻电芯之间留出微小的散热间隙，不用额外加装整面的导热垫就能形成自然通风的流道，降低成组后的散热设计难度。

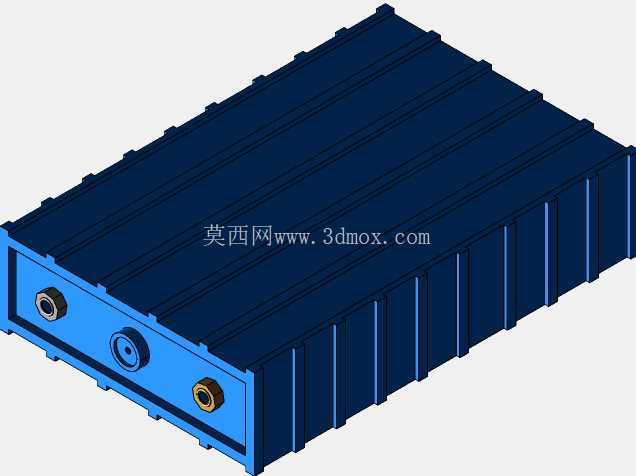

　　电芯顶部的极柱布局采用对角分布设计，两个主极柱分别设置在顶盖的对角位置，中间预留了防爆阀与注液孔的安装位置，这种布局的好处是在成组串并联时，汇流排的走线可以更短，不用跨过多电芯表面就能完成相邻电芯的极柱连接，既减少了汇流排的材料用量，也能降低连接部位的接触电阻，减少大电流充放电时的连接部位发热。极柱本身采用内螺纹铜柱结构，配套的连接端子可以通过螺栓锁紧，相比焊接式极柱，这种螺纹连接的方式在小批量样机组装、后期运维更换单体时更灵活，不需要专用的激光焊接设备就能完成拆装，适合样机验证阶段的快速迭代。

　　从安装边界来看，这款电芯为长条形立式结构，厚度方向尺寸较薄，长度方向尺寸较长，成组时既可以沿厚度方向紧密排列组成标准模组，也可以根据PACK箱体的内部空间调整排布方向，适配不同的安装空间需求。电芯底部为平整结构，在成组时可以直接贴合模组底板的导热胶层，把电芯工作时产生的热量传导到底板的散热结构上，不需要额外加装固定底座就能通过结构胶完成底部固定，减少成组的结构件数量。顶盖部分的所有凸起结构都控制在统一高度范围内，汇流排、采样线束安装后不会超出电芯顶部的设计边界，方便后续在模组顶部加装绝缘盖板，满足整包的绝缘防护要求。

　　在实际功能特性上，这款磷酸铁锂电芯的循环寿命、低温放电表现、安全性能都匹配中小规模储能与轻型动力场景的使用需求，硬壳封装的结构相比软包电芯，机械强度更高，在PACK内部不需要额外加装太多的支撑结构就能满足振动、冲击的测试要求，适合应用在路况相对复杂的低速电动车、户外储能柜等场景。建模过程中需要重点关注壳体加强筋的拔模角度，因为金属壳体采用冲压成型工艺，所有筋条的拔模角度都要符合冲压工艺的要求，避免出现倒扣结构导致生产时无法脱模；顶盖部分的极柱、防爆阀的配合公差也要严格控制，极柱与顶盖之间的绝缘件配合间隙要满足IP67的防护要求，防止电解液从极柱部位渗漏，同时防爆阀的开启压力要匹配电芯的产气速率，在电芯出现异常产气时能及时泄压，避免出现壳体爆裂的风险。

　　在做整包结构设计时，这款电芯的尺寸边界可以让设计师更灵活地规划模组的串并联数量，比如按照16串的配置组成48V60Ah的标准储能模组，整体尺寸可以适配常见的通信基站后备电源柜的安装仓尺寸，不需要对柜体做额外改造就能直接替换原有铅酸电池组，能量密度相比同容量铅酸电池提升3倍以上，循环寿命也能达到铅酸电池的4-5倍。另外电芯侧面的加强筋形成的间隙，在自然冷却的工况下可以让空气在电芯之间形成对流，带走电芯工作时产生的热量，在1C持续充放电的工况下，电芯表面的温差可以控制在5℃以内，不需要加装额外的风冷或液冷系统就能满足工作温度要求，大幅降低整包的结构复杂度与成本。建模时还要注意电芯的棱角部位都做了圆角处理，避免在组装过程中尖锐的棱角划伤绝缘膜或线束，所有外部结构的边缘都做了钝化处理，符合动力电池的安全设计规范。
