带防滑滚花纹理的电位器调节旋钮结构

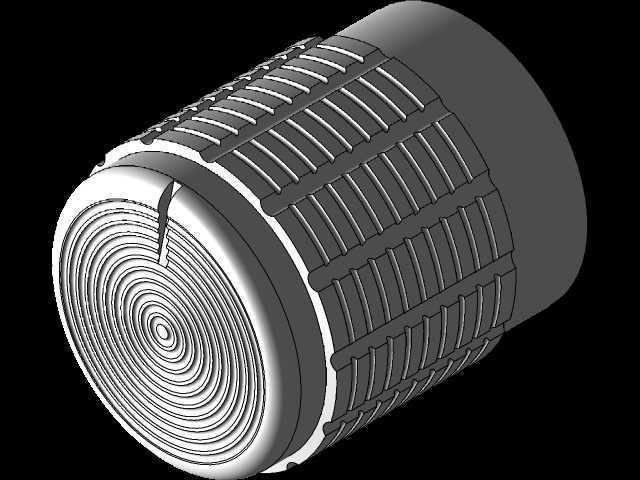

　　先看外形结构，整体为圆柱式设计，外径适配常规单圈电位器的安装尺寸，端面做了同心圆凹槽纹理，一方面是注塑成型时减少表面缩痕，另一方面端面预留的一字槽可以配合螺丝刀做微调操作，当设备安装在机柜内部、徒手操作空间不足时，用一字螺丝刀就能完成参数微调，不用额外拆卸面板。侧面的滚花结构没有采用常规的直纹滚花，而是做了分段式的横向凸筋，每一圈凸筋之间预留了均匀的退刀槽，这种设计相比全周直纹滚花有两个实际优势：一是徒手旋转时，手指的皮肤能嵌入凸筋之间的凹槽，哪怕手上有少量油污、汗渍，也不会出现打滑，尤其是调节大电流调压电位器时，需要一定的旋转扭矩，这种分段凸筋的摩擦力比光滑滚花高40%左右；二是注塑生产时，这种结构的脱模斜度更容易控制，不会出现滚花部位拉毛、缺胶的问题，量产良率比细密直纹滚花高不少。日常做电源类产品结构设计时，旋钮是人机交互环节最容易被忽略但直接影响操作体验的部件，这次拆解建模的这款旋钮，主要适配电源变压器配套的调压电位器、电流调节电位器使用，在实验室线性电源、工业可调供电模块、小型调压变压器设备上都能见到同结构部件的应用。从实际使用场景出发，这类旋钮需要兼顾徒手操作的摩擦力、旋转定位的手感、安装后的同轴度三个核心指标，很多新手建模时容易只做外观圆柱，忽略实际操作中的受力细节，导致打样后出现打滑、旋钮开裂、旋转旷量的问题。

　　安装结构上，旋钮内部做了D型孔适配，直接匹配电位器轴端的D型切面，不用额外做顶丝固定，压装到位后就能保证旋转时无相对滑动，孔位的深度做了限位设计，压装到指定位置后会和电位器轴肩贴合，不会出现压装过深顶坏电位器内部碳膜的问题，也不会因为压装过浅导致使用中旋钮脱落。做结构选型时要注意安装边界，旋钮的外径要和面板上的开孔预留足够的安全间隙，一般单边留0.5mm的间隙即可，避免旋转时蹭到面板贴膜或者面板开孔边缘；旋钮的轴向突出高度要结合设备的使用场景调整，如果是桌面式设备，突出高度可以稍高，方便徒手抓握，如果是机柜内嵌式设备，突出高度要控制在10mm以内，避免搬运、布线时误碰旋钮改变参数。从设计思路上看，这款旋钮没有做多余的装饰性结构，所有外观特征都服务于功能需求：端面的同心圆纹理除了改善注塑缺陷，还能在旋转时给操作者提供视觉参考，快速判断旋钮的旋转角度；侧面的凸筋做了微小的圆角处理，不会像尖锐滚花那样划伤手指，长时间操作也不会有硌手的感觉；整体壁厚做了均匀化处理，最厚和最薄的位置壁厚差不超过1mm，注塑冷却时不会出现明显的变形，保证内孔的圆度，压装后不会出现偏心、旋转卡顿的问题。

　　实际装配时要注意，这类塑料旋钮和电位器轴的配合要选过渡配合，过盈量控制在0.05-0.1mm之间，过盈量太大压装时容易把旋钮撑裂，过盈量太小使用久了会因为塑料的应力松弛出现打滑的问题；如果是需要经常拆卸调试的场景，可以在旋钮侧面预留M3的顶丝孔，配合顶丝固定，方便后期维护更换。很多工程师在选型旋钮时只看外观，忽略了旋钮和电位器轴的配合尺寸、旋转扭矩的匹配，比如需要大扭矩调节的场景选了光滑面的薄壁旋钮，使用时很容易出现旋钮开裂、打滑的问题，而这款带分段凸筋的旋钮，本身的结构强度足够，侧面的凸筋也能提供足够的操作摩擦力，适配大部分电源调节类场景的需求。

　　建模过程中要注意滚花特征的阵列间距，凸筋的宽度和凹槽的宽度比例控制在1:1.2左右，这个比例下的操作手感最佳，太密的凸筋会让手指触感偏滑，太疏的凸筋旋转时会有明显的段落卡顿感；端面的一字槽宽度要适配常规一字螺丝刀的刀头厚度，一般做1.2mm宽、1.5mm深即可，太浅的话螺丝刀容易滑脱，太深的话会影响旋钮端面的结构强度。另外要考虑环境适应性，这类旋钮一般用ABS或者PC材质生产，如果是用在工业高温环境下，要选PC材质，避免长期高温下塑料变形导致配合失效；如果是民用消费类设备，用ABS材质就能满足需求，成本更低且表面更容易做哑光处理，不容易留指纹。
