CH340C串口转换芯片封装三维结构

　　在嵌入式硬件开发、工业控制板卡设计以及消费类电子外设的电路布局工作中，USB转串口功能是调试阶段、设备通讯环节最常用的功能模块，CH340C作为该功能场景下应用极广的转换芯片，其准确的三维封装模型是PCB结构校验、整机装配干涉检查环节必不可少的参考依据。很多初级硬件工程师在做板级布局时，往往只关注芯片的引脚电气定义、外围电路参数，忽略了实体封装的尺寸边界，等到样板焊接完成后才发现芯片高度和周边屏蔽罩、结构外壳发生干涉，或是引脚焊盘和钢网开孔不匹配导致虚焊，这类问题在批量生产阶段会直接拉高返修成本，而精准的三维模型可以在设计阶段就完成虚拟装配校验，提前规避这类结构风险。

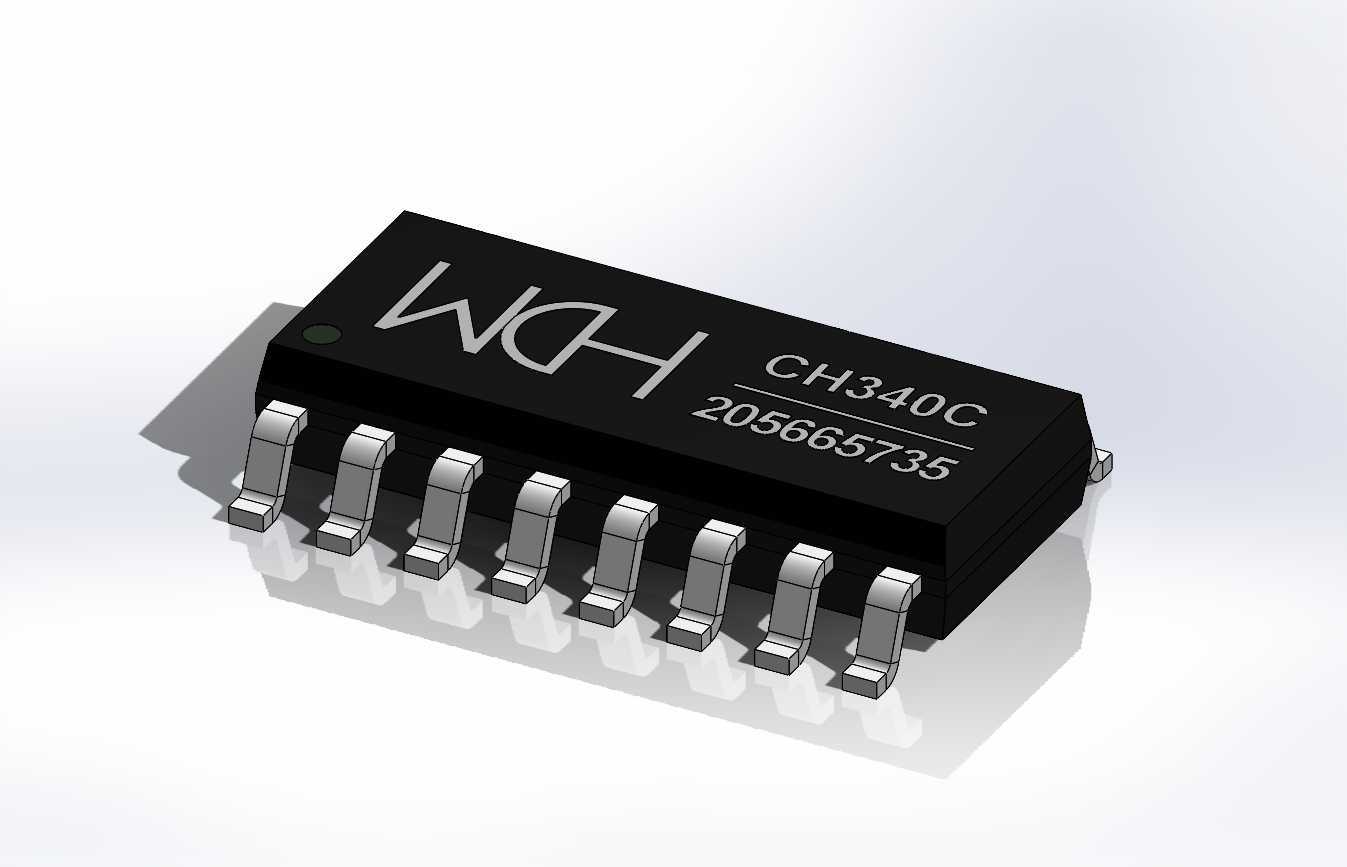

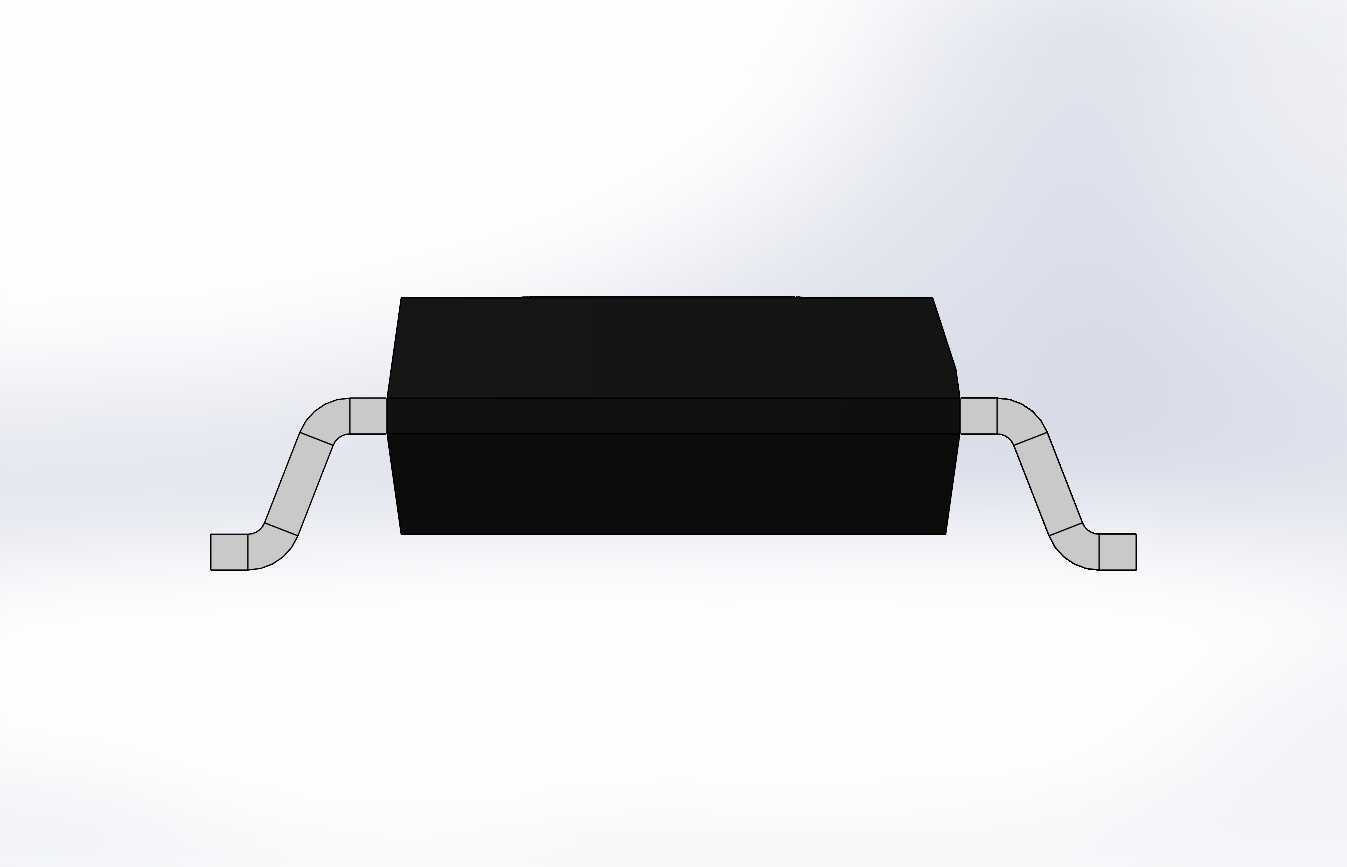

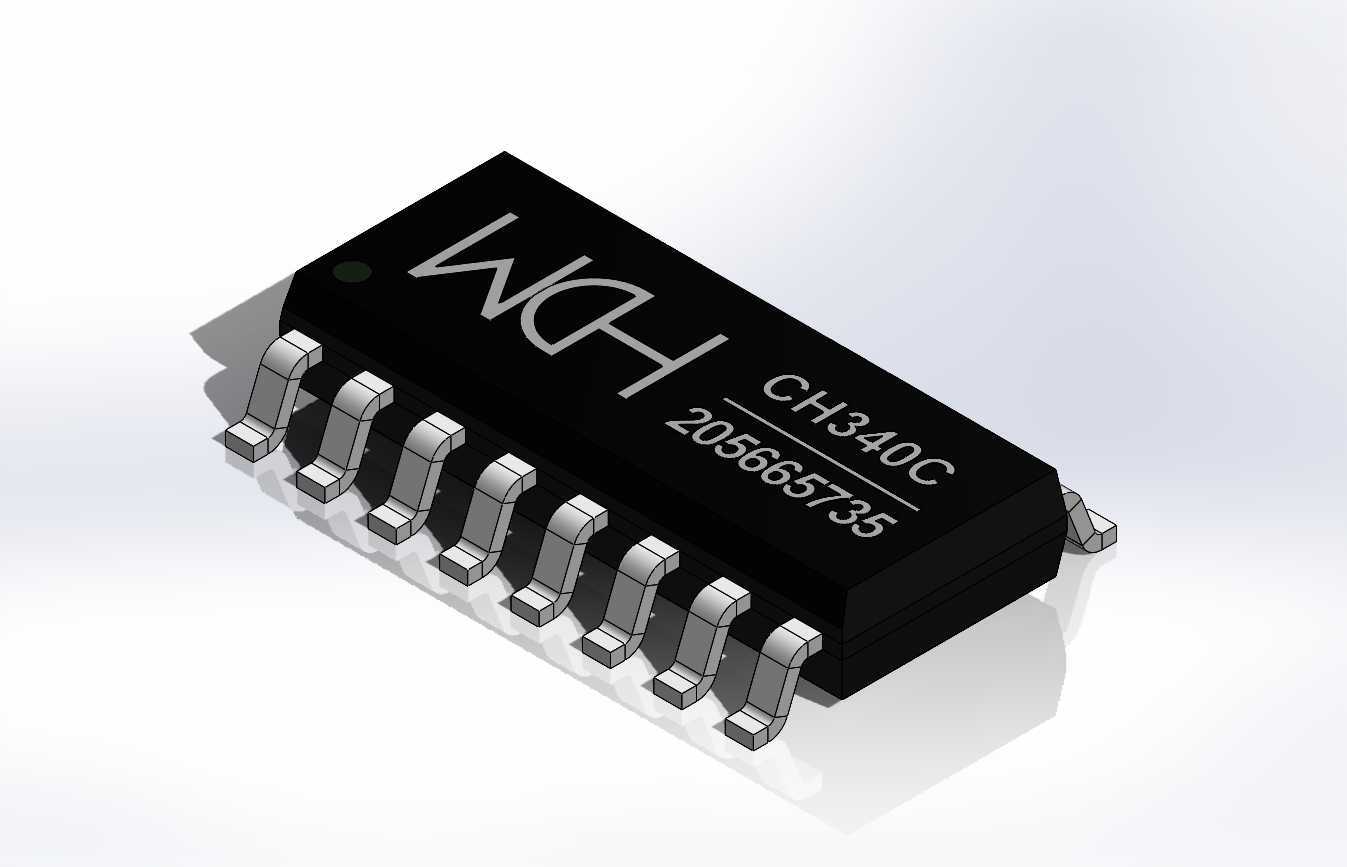

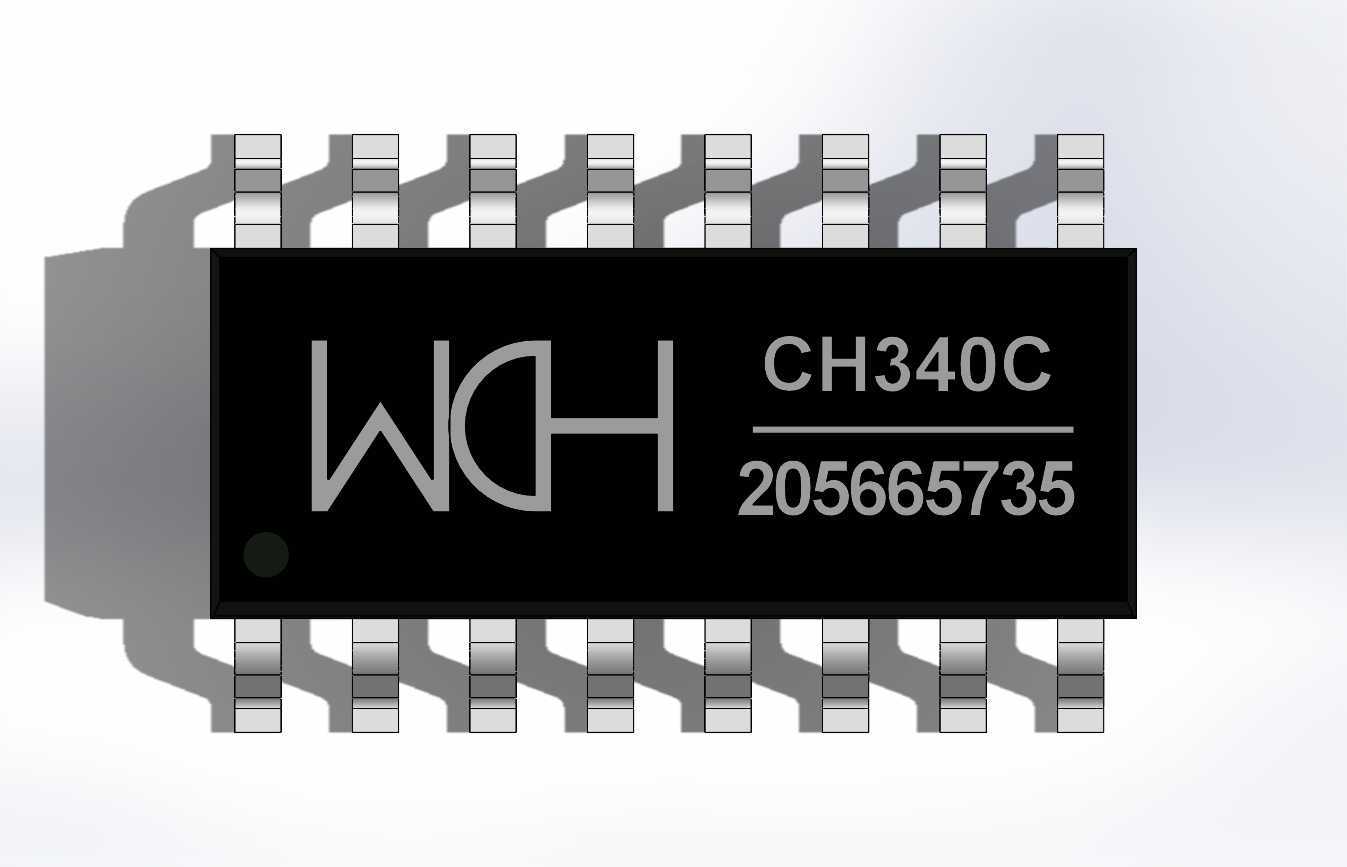

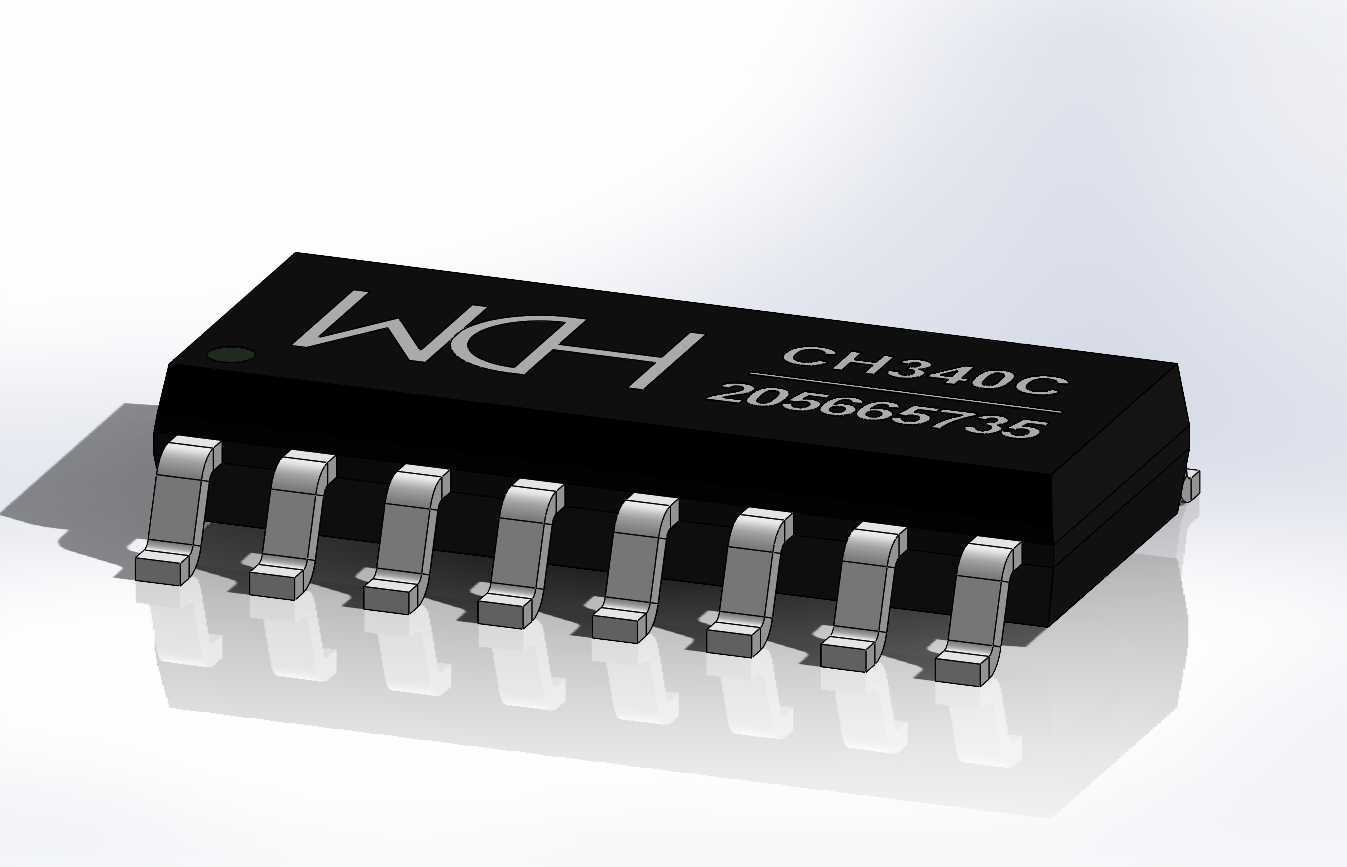

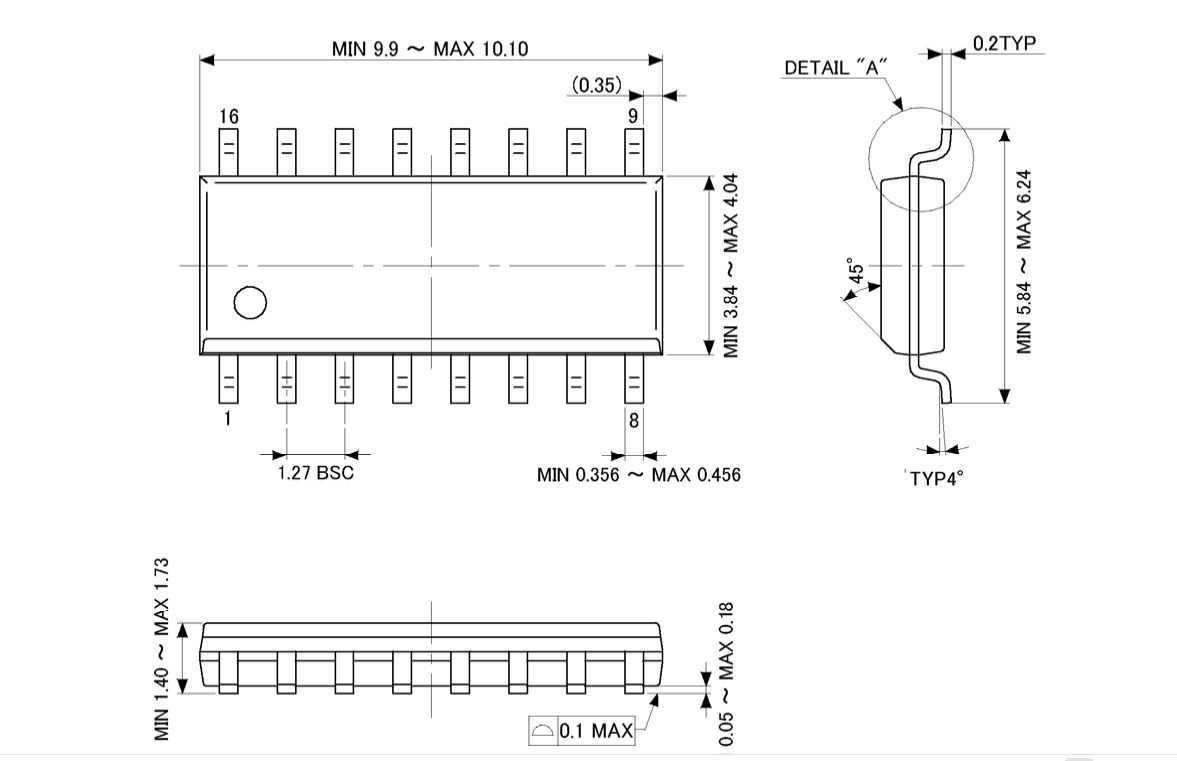

　　这款CH340C采用的是窄体SOP-16贴片封装，模型还原了芯片本体的黑色塑封质感，表面丝印的品牌标识、型号字符、引脚位号都做了等比例还原，引脚的共面度、引脚间距、引脚伸出长度都严格按照实体器件的实测参数建模，没有做夸张的艺术化处理。从尺寸参数来看，芯片本体宽度为4mm，引脚跨距总宽度为10mm，本体总厚度为1.65mm，这个尺寸边界是结构设计时需要重点关注的参数：在做板卡堆叠设计时，芯片上方的结构件避让空间至少要预留0.5mm以上的安全间隙，避免组装时压损芯片塑封本体；引脚的弯折弧度也做了写实还原，在做焊盘设计匹配时，可以直接对照模型的引脚宽度调整焊盘的外延长度，保证回流焊时焊锡能够充分浸润引脚弯折面，减少立碑、虚焊的不良概率。

　　从设计思路上，这款模型没有采用简化的方块式建模方式，而是把芯片塑封本体的脱模斜度、引脚端部的倒角、本体表面的丝印凹陷都做了细节还原，这些细节在做产品渲染、装配说明书制作时可以直接调用，不需要二次修整模型。在工业应用场景里，这款芯片常被用在工业通讯网关、PLC编程下载线、3D打印机主控板、小型工控机调试接口等位置，这些场景下的板卡往往需要安装在密闭的金属外壳内，对板上器件的高度公差要求很严，以往很多工程师在选型时只查datasheet上的标称尺寸，忽略了不同厂商生产的同封装芯片实际厚度存在的微小公差，导致装配时出现顶壳问题，而这款模型是按照市面主流量产的CH340C实体器件逆向测绘建模，尺寸偏差控制在0.02mm以内，完全可以满足工业级设计的校验精度要求。

　　另外在做整机热设计时，这款模型也可以作为热仿真的基础模型使用，塑封本体的导热系数、金属引脚的导热参数都可以直接赋予模型材质，模拟芯片满负荷工作时的热量传导路径，评估板上散热铜箔的设计是否合理。很多做教学演示、职业技能培训的场景下，这类精细的芯片模型也可以用来讲解SMT贴片工艺的流程，展示引脚和焊盘的贴合状态，比单纯的二维图纸更有直观性。需要注意的是，这款模型还原的是贴片后的最终状态，引脚的共面度误差控制在工业级器件允许的公差范围内，在做钢网设计时，可以参考模型的引脚宽度来调整钢网开口的长宽比，避免焊锡过多导致引脚连桥。对于做自动化测试治具设计的工程师来说，模型的准确尺寸可以直接用来设计测试探针的位置，保证探针能够准确压在芯片引脚的测试点上，不会出现探针偏移扎到塑封本体的问题。
