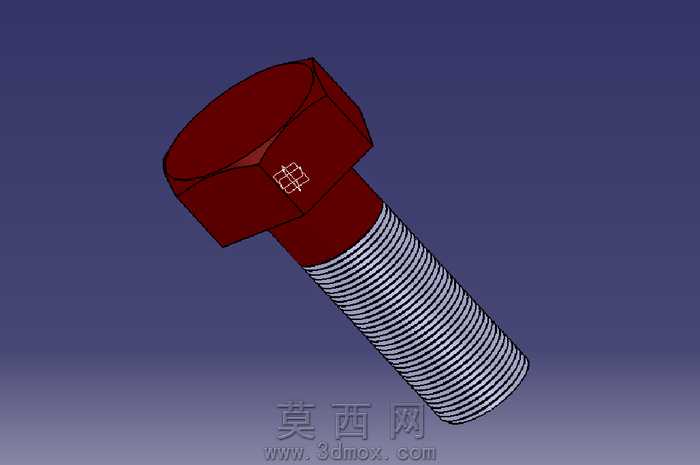

M20规格外六角紧固螺栓三维建模作品

本作品为M20规格六角头螺栓的三维参数化建模成果，建模过程严格遵循普通螺纹紧固件的通用设计规范，完整还原六角头螺栓的全部结构特征。建模阶段首先以螺栓公称直径20mm为核心参数，搭建整体结构的参数化骨架，将六角头对边尺寸、头部厚度、螺杆长度、螺纹牙型参数等全部关联至核心公称直径参数，实现后续规格调整的便捷性。六角头部建模采用正六边形拉伸成型，精准控制头部棱角的倒角尺寸，还原实际生产中螺栓头部的工艺倒角特征，避免锐边带来的装配干涉与安全隐患；头部与螺杆衔接位置设计了标准的过渡圆角，还原真实螺栓的应力释放结构，避免应力集中导致的构件失效问题。螺杆部分分为无螺纹光杆段与螺纹段两个区域，光杆段严格控制直径公差，还原普通螺栓光杆部分的装配定位功能；螺纹段采用螺旋扫描特征完成牙型构建，严格遵循公制普通三角螺纹的牙型角、螺距、牙高参数，精准还原螺纹牙底与牙顶的圆弧过渡特征，每一圈螺纹的螺距均匀一致，牙型轮廓清晰规整，完整呈现螺纹的啮合结构。材质与渲染阶段，为模型赋予了高强度合金钢的材质属性，头部区域模拟了螺栓成品的氧化发黑表面处理效果，呈现出深沉的红棕金属质感，表面带有细腻的哑光金属颗粒纹理，还原紧固件表面处理后的真实触感；螺纹段则模拟了机加工后的金属光泽，通过纹理贴图还原螺纹加工留下的细微切削纹路，让螺纹部分的金属质感与头部形成合理区分。渲染阶段采用柔和的侧上方打光方案，既清晰呈现六角头部的棱角转折与平面特征，也通过光影变化凸显螺纹段的螺旋起伏结构，让整个模型的结构层次清晰可辨。整个建模过程兼顾了结构准确性与工程实用性，所有尺寸均符合公制紧固件的通用标准，模型无破面、无重叠特征，几何拓扑结构规整，可直接用于机械装配仿真、紧固件标准库搭建、产品装配演示等多种工程场景，能够直观展现六角头螺栓的结构特点与装配特征，为机械设计中的紧固件选型、装配验证提供精准的三维模型支撑。
