可快速维护的施密特联轴器结构设计

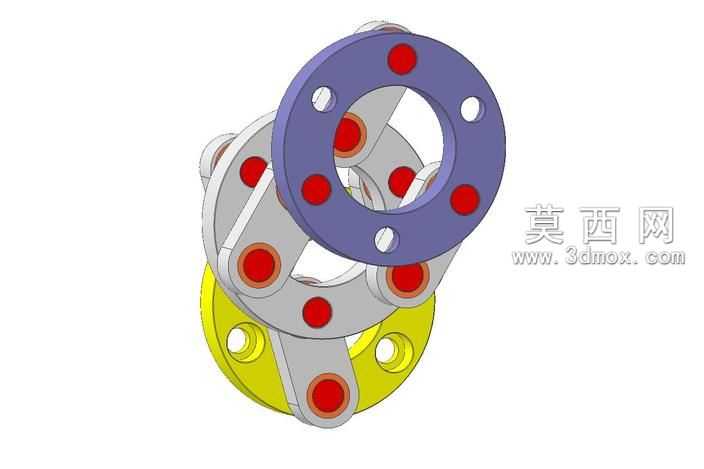

本作品为施密特耦合结构的三维建模设计，核心围绕设备运维场景下的快速拆装需求展开，在传统施密特联轴器的平行轴偏移补偿结构基础上，优化了轴承与轴套的配合形式，采用可快速替换的聚酰胺轴套替代传统一体式耐磨结构，大幅降低设备停机维护的拆装难度与配件更换成本。建模阶段采用参数化设计逻辑，先完成核心传动链的尺寸约束：对三层平行布置的法兰盘进行基准定位，分别定义输入端黄色法兰、中间传动层灰色连杆组、输出端紫色法兰的同轴度公差与偏心补偿范围，确保联轴器可在两轴存在较大平行偏移时仍保持稳定的扭矩传递，无回转间隙。建模过程中对每一处连接铰点做单独的装配约束，将带红色标识的轴承安装位与连杆铰接孔做间隙配合设定，预留聚酰胺轴套的安装余量，避免过盈配合导致的拆装困难。材质渲染阶段针对不同部件做区分处理：三层法兰盘分别赋予黄、紫、灰三色哑光金属漆材质，还原钢制零件的表面喷砂质感；铰接位置的轴承外圈做金属镀铬高亮处理，红色的轴承端面标识采用高饱和度漫反射材质，清晰区分铰接点位与主体结构；聚酰胺轴套部位赋予半哑光工程塑料材质，体现非金属配件的耐磨属性。结构设计上摒弃了传统施密特联轴器需要整体拆解才能更换耐磨件的缺陷，将铰接位置的轴套设计为快拆式结构，维护时无需拆卸法兰与连杆的整体装配，仅需取出磨损的聚酰胺轴套即可完成替换，同时优化了轴承的定位方式，采用卡簧限位替代传统的过盈压装，进一步降低维护操作的技术门槛。整体装配完成后做运动仿真验证，确认在最大允许平行轴偏移工况下，各连杆铰接点转动顺畅无卡滞，轴承受力均匀，聚酰胺轴套的承压面符合设计载荷要求，既保留了施密特耦合大偏移量扭矩传递的核心优势，又解决了传统结构维护流程繁琐、配件更换成本高的痛点，适用于需要频繁运维、轴系对中难度较大的传动场景。
