双凸轮联动从动件机构三维设计

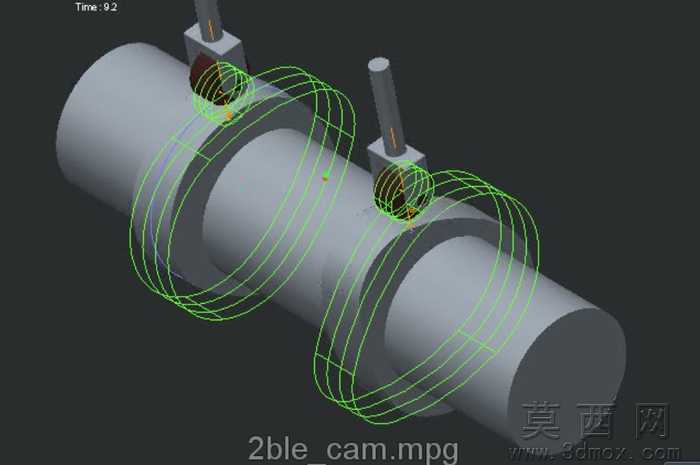

本作品为双凸轮联动从动件机构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，首先完成核心构件圆柱凸轮基体的参数化构建：以同轴圆柱段组合作为凸轮轴的基体结构，针对两个错位布置的盘形凸轮轮廓，采用运动轨迹反求的方式生成轮廓曲线，通过包覆、扫描切除等特征操作完成凸轮工作曲面的精细化构建，保证凸轮轮廓的曲率连续，避免从动件运动过程中出现刚性冲击。随后完成两个直动从动件的建模，从动件端部采用球面结构设计，与凸轮轮廓曲面形成高副接触，建模过程中严格控制从动件导路与凸轮轴的空间垂直位置关系，保证两个从动件的运动相位差符合设计预期，导套部分采用同轴孔特征构建，与从动杆保持合理的间隙配合参数。装配阶段采用同轴、重合、距离等标准配合约束完成所有构件的定位，同时添加了凸轮轮廓与从动件球面的实体接触配合，为后续运动仿真提供基础约束条件。渲染阶段采用哑光金属材质赋予凸轮轴与从动件构件，对凸轮工作曲面添加了半透明的绿色轨迹线标识，直观呈现两个凸轮的工作轮廓范围与从动件的运动轨迹包络，背景采用深灰色纯色背景突出机构主体结构，同时添加了运动时间标识，清晰展示机构在不同运动时刻的构件位置状态。设计过程中重点考量了双凸轮的相位匹配关系，通过调整两个凸轮的周向安装角度，实现两个从动件按预设的运动规律依次完成往复直动动作，可应用于需要实现顺序动作的自动化送料、工位切换等机械场景，建模过程中所有特征均保留完整参数，可根据实际工况需求调整凸轮基圆半径、升程、运动角等核心参数，快速生成适配不同工况的凸轮机构变体，模型的装配约束完整，可直接导入运动仿真模块进行运动学分析，验证从动件的位移、速度、加速度曲线是否符合设计要求，排查运动过程中是否存在干涉、冲击等问题。
