三缸无曲轴轴向凸轮式发动机结构设计

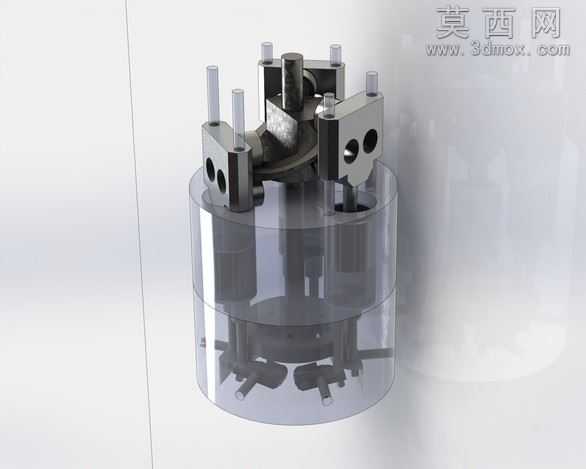

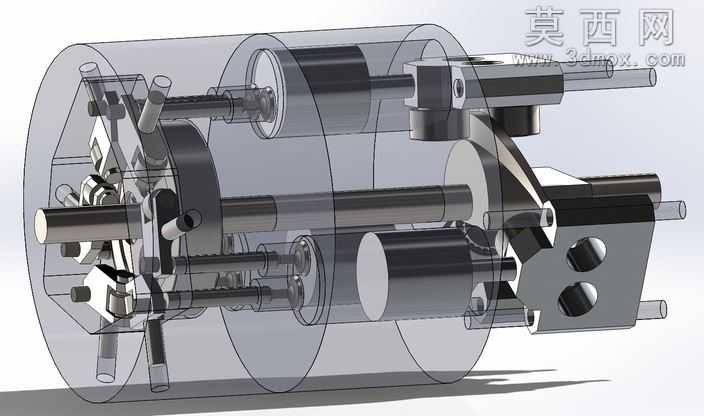

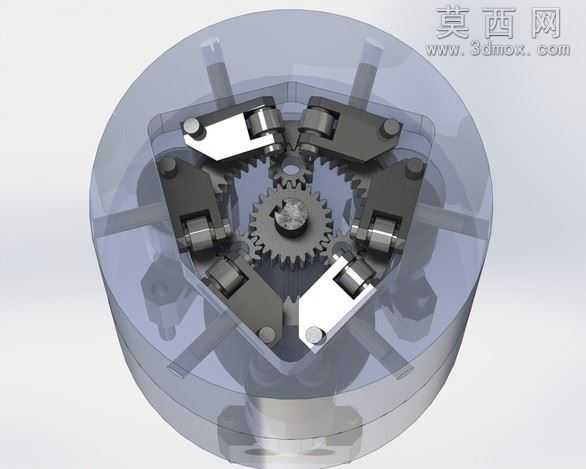

本作品为三缸轴向布局的概念发动机三维设计模型，整体采用无曲轴的创新结构方案，通过SolidWorks完成全参数化建模，搭配透明外观渲染效果清晰展示内部传动逻辑。建模阶段首先完成核心传动件的参数搭建：摒弃传统发动机的曲柄连杆结构，设计双面凸轮作为核心动力转换部件，三个气缸沿轴向周向均匀排布，活塞的往复直线运动直接作用于双面凸轮的型面，将直线推力转化为凸轮的旋转扭矩，同时该单凸轮可同步驱动全部六个气门完成配气动作，大幅简化了传统发动机的配气传动链路，减少了零部件数量与传动损耗。材质设置上，外壳采用半透明工程塑料材质渲染，直观呈现内部活塞、凸轮、输出轴、气门组件的装配关系与运动路径；活塞、凸轮、输出轴等受力部件赋予金属合金钢材质，还原金属部件的质感与结构强度表现；气门、密封件等辅助部件分别匹配对应的工程材质，区分不同功能零件的视觉差异。结构设计层面，输出轴与发动机主体采用反向传动设计，输出轴转速为发动机转速的二分之一，适配特定航空动力场景的转速扭矩需求；整体采用轴向紧凑布局，相比传统径向排布的星型发动机轴向尺寸更短，径向空间利用率更高，适合对安装空间有轴向限制的动力应用场景。建模过程中对凸轮型线进行了精准的参数化拟合，保证活塞运动行程与气门开闭时序的匹配精度，所有装配部件均添加了符合机械原理的配合约束，可直接用于运动仿真验证，验证活塞往复、凸轮旋转、气门启闭的联动逻辑，排查结构干涉问题。该设计跳出传统内燃机的曲轴传动思路，探索无曲轴内燃机的结构可行性，为小型航空动力、特殊场景动力装置的结构创新提供了三维可视化的设计参考，模型包含完整的装配体与零件结构，可用于结构原理展示、创新设计验证等场景。
