嵌入式Disbo电气面板结构设计

　　在工业配电、楼宇自控以及小型设备集成的现场场景里，嵌入式安装的电气面板一直是兼顾空间利用率与外观整洁度的核心部件，这类部件不需要额外突出墙面或设备安装面，能够和安装基面保持齐平，大幅降低外部磕碰带来的损坏风险，也能避免突出结构对现场人员通行、设备操作造成的干涉。这次设计的嵌入式Disbo面板，核心定位就是配套小容量配电回路、终端控制单元的嵌入式安装需求，适配室内干燥环境下的墙面暗装、设备柜体侧壁内嵌等多种安装工况。

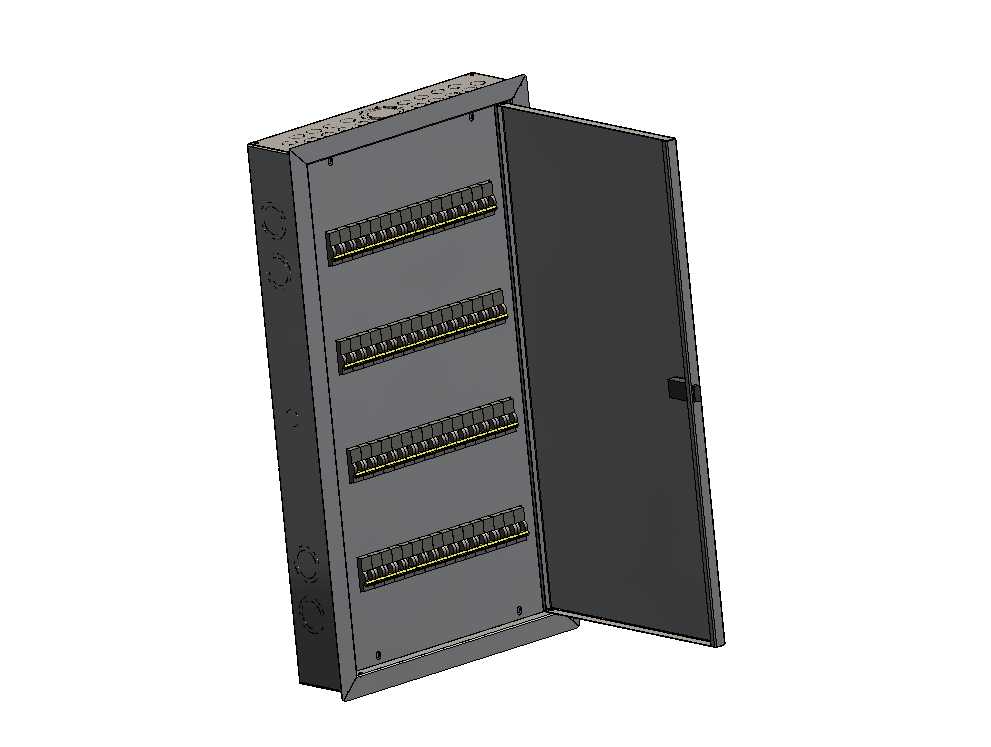

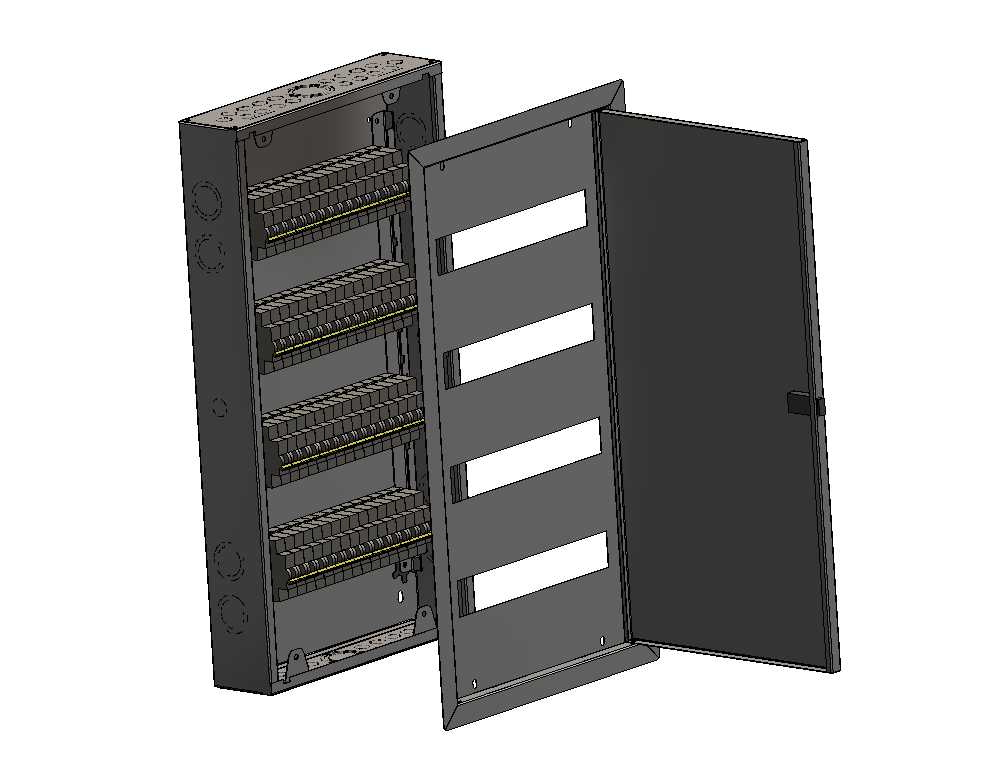

　　从实际使用的功能逻辑来看，这款面板承担的是内部电气元件的防护与操作界面承载作用，面板闭合状态下可以完全遮盖内部的接线端子、小型断路器或者信号采集模块，避免日常积灰、意外触碰带电部件带来的安全隐患，面板上预留的锁位结构可以实现非授权人员无法随意开启内部腔室，满足配电区域的安全管理要求。和明装式的柜体面板不同，嵌入式结构的安装边界需要严格匹配预留的安装洞口尺寸，设计阶段首先要确定的就是面板与安装基面的搭接余量，也就是面板外框要比内部嵌入的腔体单边多出足够的压边宽度，既能够遮盖安装洞口施工带来的尺寸误差，也能避免安装后面板出现凹陷、掉落到洞口内部的问题。

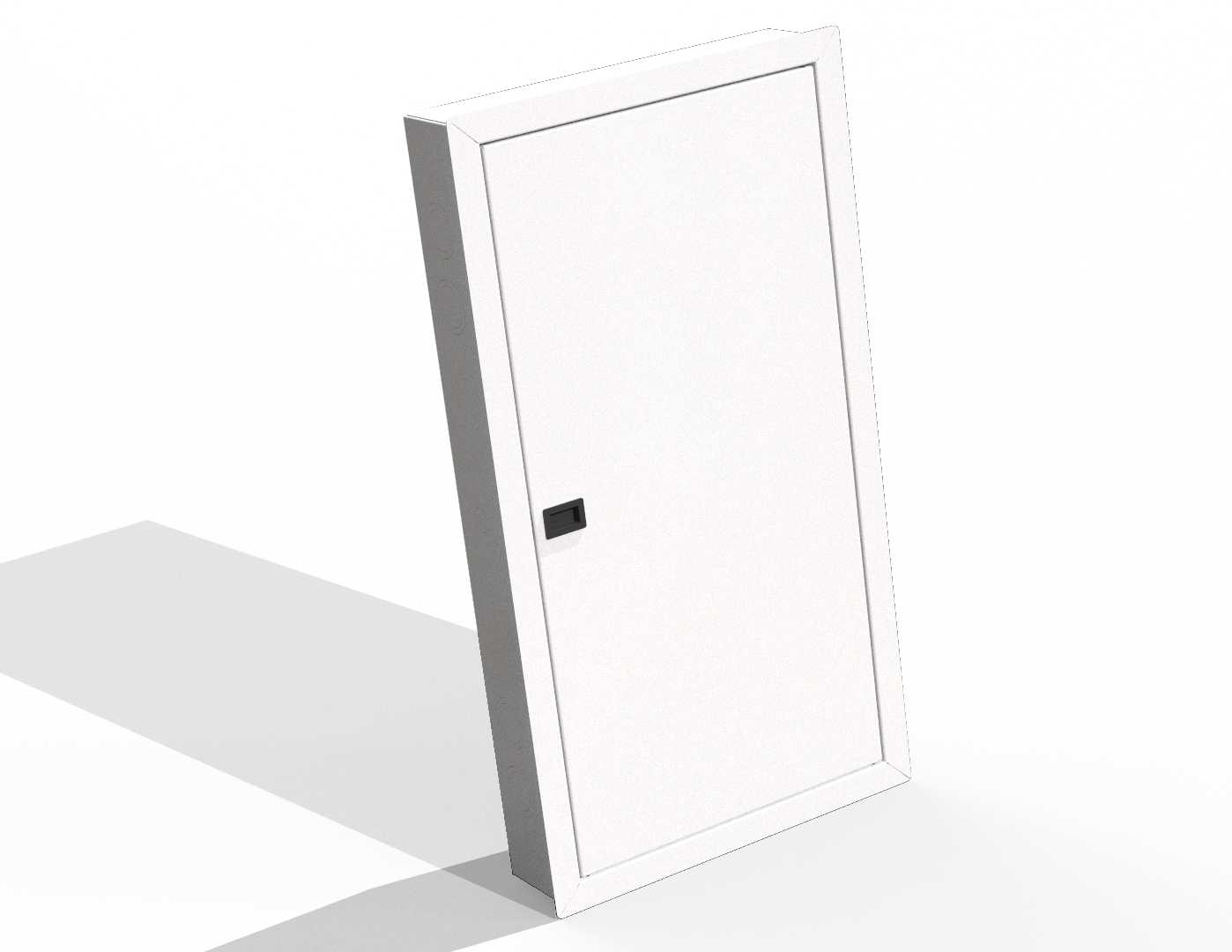

　　设计思路上没有采用复杂的曲面造型，整体以平直的钣金折弯结构为基础，外框做了小角度的斜边过渡，一方面是减少直角边的锐边风险，另一方面在安装完成后可以和墙面形成自然的视觉过渡，不会出现生硬的拼接缝隙。门板和外框的连接采用隐藏式的铰链结构，从外部看不到连接五金件，既提升了整体外观的整洁度，也避免外部五金件积灰锈蚀影响门板开合。门板上的锁具采用嵌入式的小尺寸方锁，锁具表面和门板平面保持齐平，不会突出门板表面，避免现场搬运设备、清理墙面时勾挂到锁具造成损坏。

　　在尺寸匹配的细节上，内部腔体的深度需要适配常用的终端电气元件安装尺寸，预留足够的接线空间，避免元件安装后出现门板无法闭合、挤压导线绝缘层的问题。面板的门板开合角度做了限位设计，开启后可以保持在固定角度，方便运维人员进行内部接线、元件更换操作，不需要额外扶持门板。门板和外框的接触位置预留了密封胶条的安装槽，虽然是室内使用场景，加装薄款密封胶条可以有效阻挡灰尘进入腔体内部，也能避免门板关闭时和金属外框直接碰撞产生异响，提升长期使用的结构稳定性。

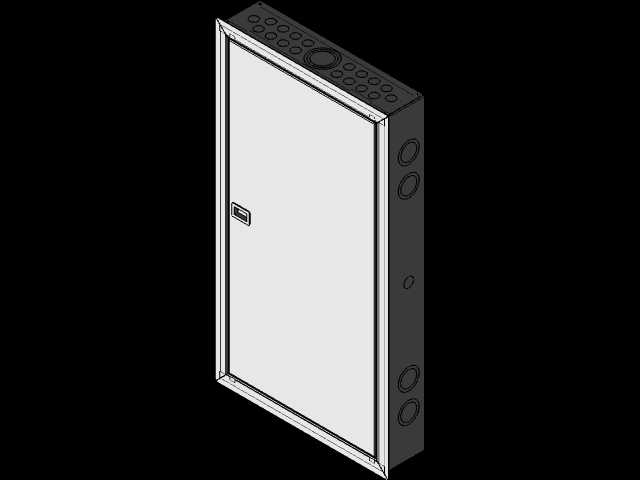

　　从安装适配的角度考虑，外框的侧边预留了固定安装孔位，可以在安装洞口内部通过膨胀螺丝或者自攻螺丝和墙体内部的预埋底座、设备柜体的安装梁进行固定，安装孔位做了长圆孔设计，可以适配一定范围内的安装位置误差，降低现场安装的调整难度。面板整体的结构强度做了针对性优化，门板采用合适厚度的钣金材料，日常按压不会出现明显的形变，避免长期使用后面板出现凹陷、开合卡滞的问题。和市面上常规的嵌入式面板相比，这款结构简化了不必要的装饰结构，所有造型都服务于安装便捷性、使用可靠性，没有多余的设计冗余，加工阶段可以通过常规的钣金折弯、冲压工艺完成生产，不需要开模，能够快速适配小批量的定制化安装需求，不管是新建配电点位的配套安装，还是旧有设备的面板替换，都能快速匹配安装尺寸，减少现场改造的工作量。
