台车式CB热处理工业炉结构三维设计

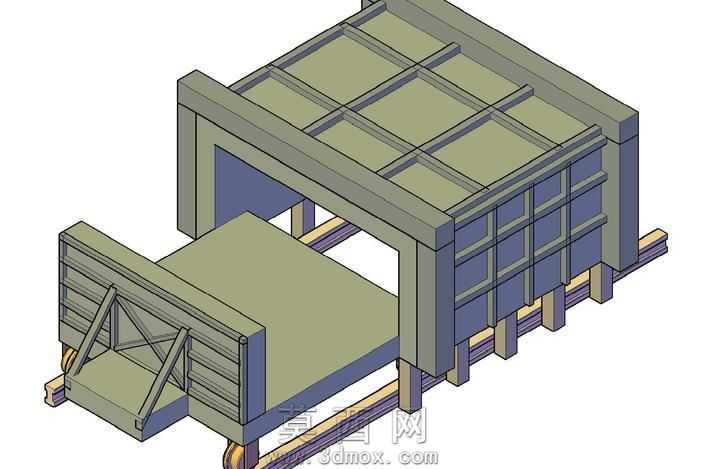

本模型为台车式CB热处理工业炉的完整三维结构设计，采用三维机械建模软件完成全参数化构建，整体模型严格按照工业炉实际设计比例搭建，完整还原了该类周期式作业热处理设备的全部核心结构。模型主体分为固定加热炉腔与移动装载台车两大模块，炉体框架采用型钢焊接承重结构设计，建模过程中对炉体立柱、顶部横梁、侧部围护框架的连接节点做了精细化还原，清晰呈现了框架间的螺栓连接、焊接拼接的结构逻辑，炉衬部分采用分层结构表达，区分了外部承重壳体与内部隔热保温层的材质差异，通过不同的材质渲染参数区分金属结构件、耐火保温材料、轨道承重件的视觉表现，金属框架部分赋予哑光深灰钢材材质，台车承载台面赋予耐磨橄榄绿耐热钢板材质，轨道部分做了氧化发黑的旧化金属质感处理，提升模型的真实感。移动台车部分完整还原了行走轮组、牵引连接结构、侧面密封结构，清晰展示了台车沿地面轨道进出炉腔的运动逻辑，炉体侧部的炉门压紧结构、端部密封结构均做了细节建模，可直观观察到炉体闭合后的密封配合关系。设计过程中遵循热处理炉的实际设计规范，合理规划了炉腔内部有效加热空间与外部承重结构的尺寸比例，对台车的承载加强筋结构做了重点刻画，通过三角加强筋的布局设计体现台车台面的承重能力，轨道下方的垫梁结构也按照实际承重需求做了排布设计。整体模型装配关系清晰，各部件间无干涉错位，可用于该类工业炉的结构展示、方案汇报、教学演示等场景，能够直观呈现台车式热处理炉的工作原理与结构组成，帮助相关人员快速理解该类热加工设备的构造逻辑。
