高压离心通风机整机结构三维设计

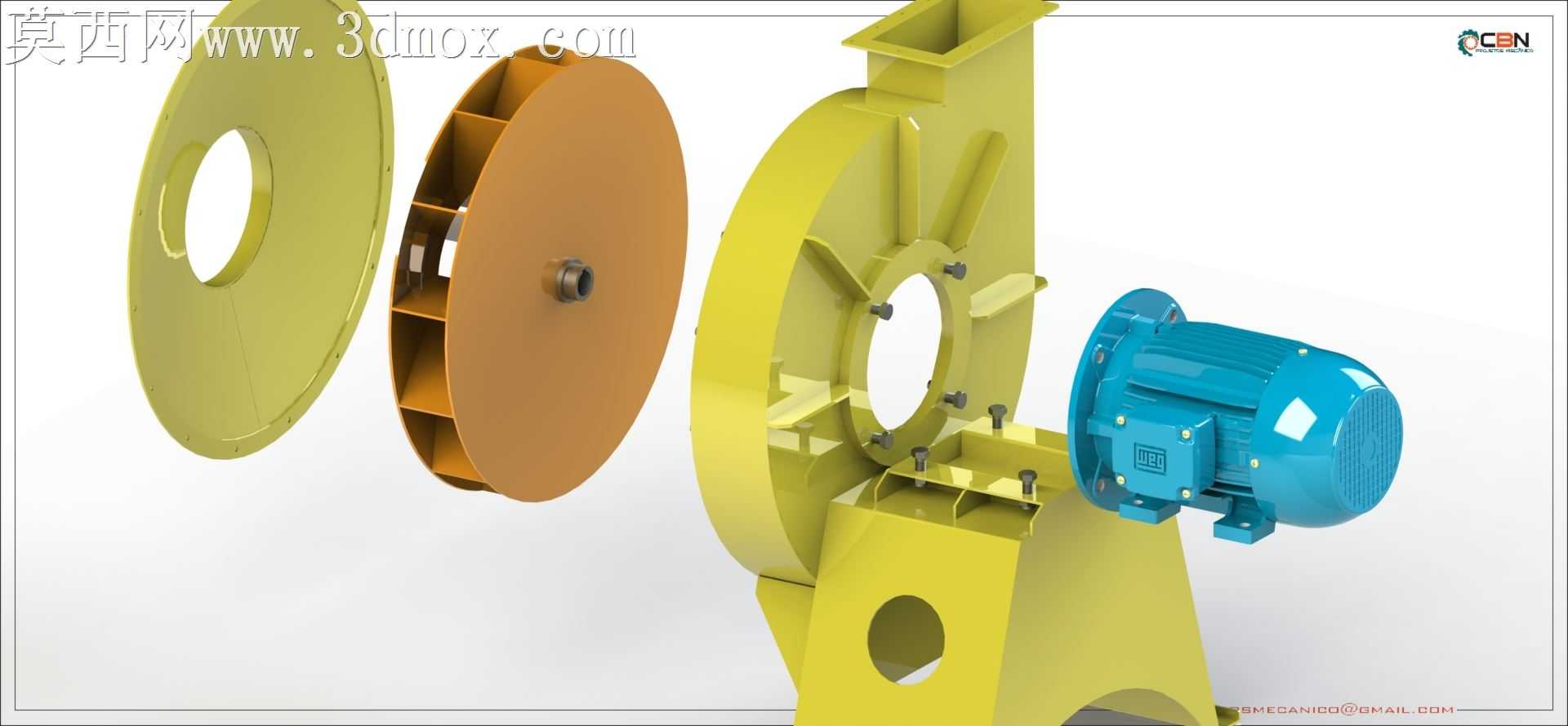

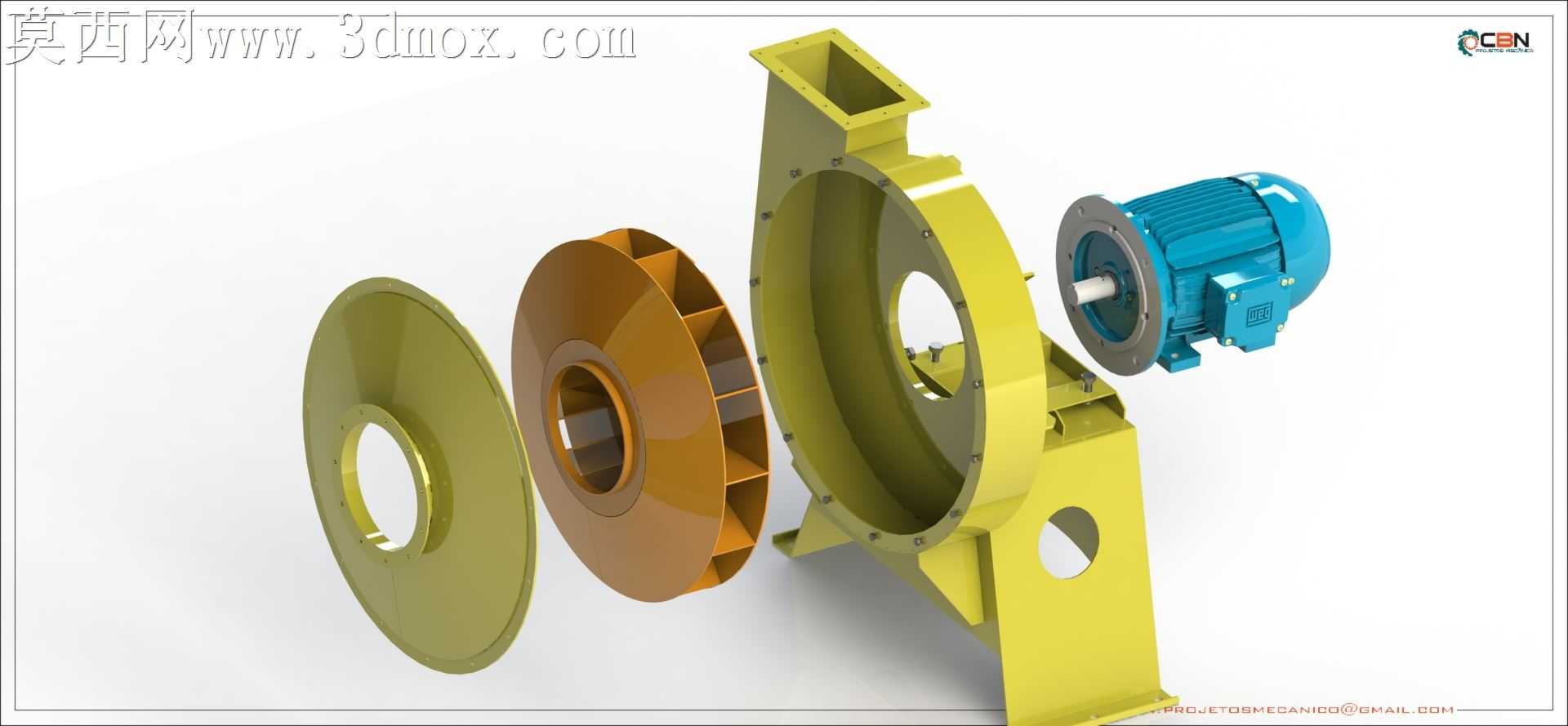

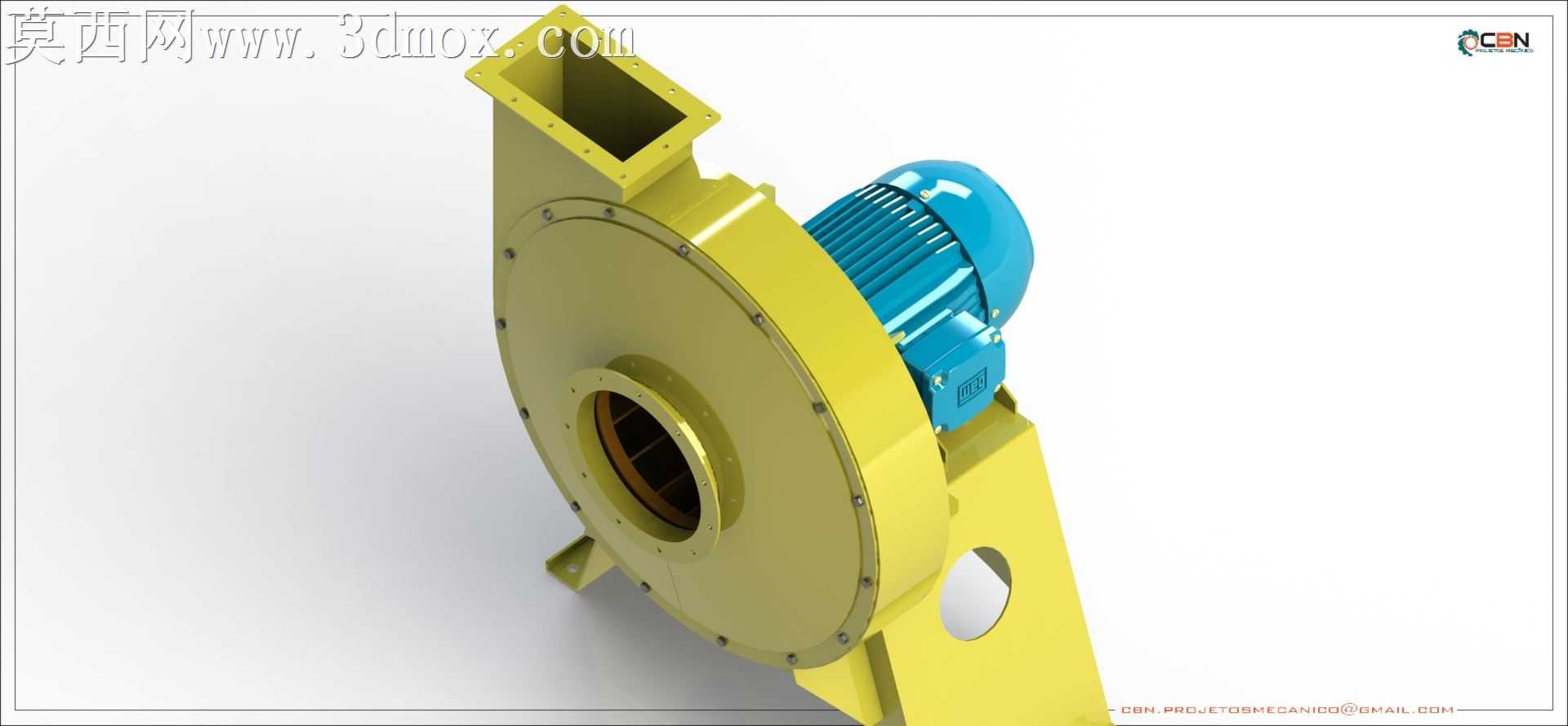

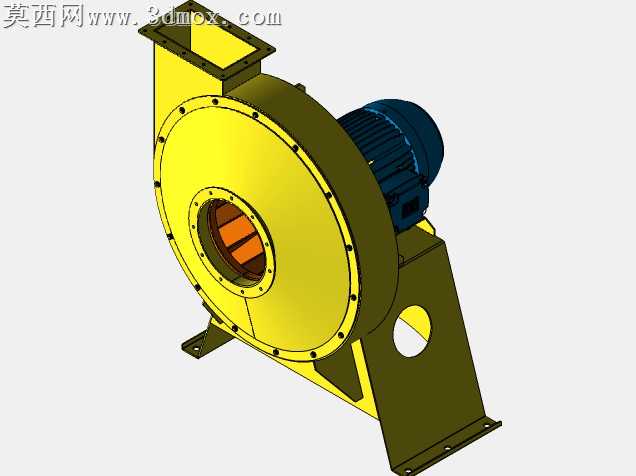

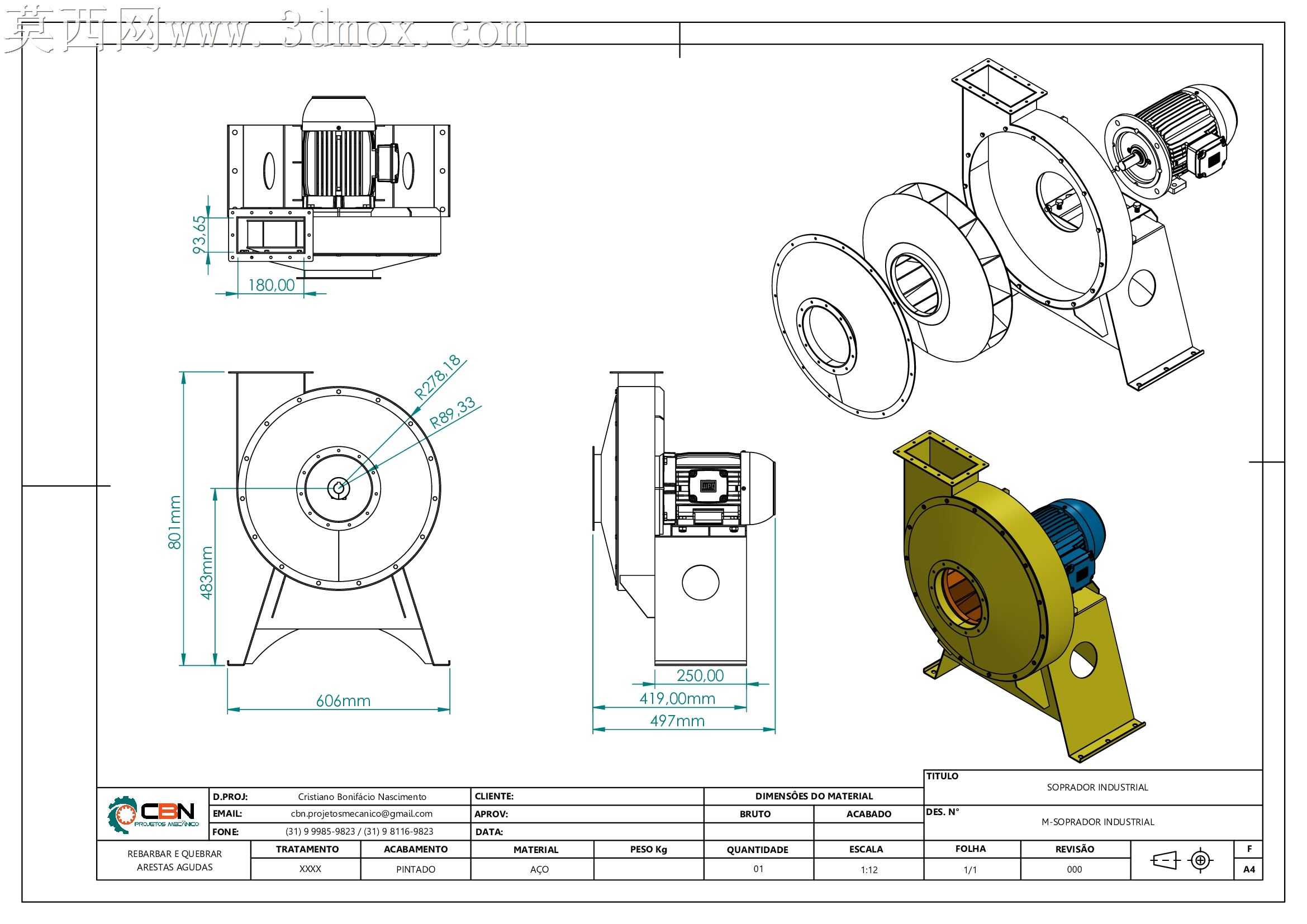

本作品为高压离心式通风机的完整三维设计模型，建模过程严格遵循离心风机的工程设计逻辑，采用自底向上的建模思路完成全结构搭建。首先完成核心叶轮部件的参数化建模，依据离心风机的气动性能要求设定叶片的安装角度、曲率半径与叶片数量，对叶片与前盘、后盘的连接位置做了贴合实际焊接工艺的结构处理，保证叶轮旋转时的气流导向合理性，同时对叶轮的轮毂结构做了适配电机输出轴的尺寸匹配，预留了标准键槽的安装位置。其次完成蜗壳部分的建模，蜗壳型线采用对数螺旋线进行拟合，保证气流在壳体内的流速变化符合气动设计要求，对蜗壳的进风口法兰、出风口方形连接法兰做了标准螺栓孔的阵列排布，法兰厚度与螺栓孔间距均参照通用通风机连接标准设定，蜗壳侧壁的加强筋结构也按照实际设备的刚度需求做了等比例还原，避免壳体在高风压工况下出现形变。驱动部分采用标准工业电机的结构建模，还原了电机的散热筋、接线盒、端盖等细节结构，电机与蜗壳的连接支架做了倾角优化，保证电机输出轴与叶轮中心的同轴度，支架底部预留了设备安装的固定孔位，可直接适配通用风机的安装基座。材质渲染阶段，对蜗壳与支架部分采用工业设备常用的黄色烤漆材质，调整材质的粗糙度与金属基底参数，还原碳钢构件喷涂后的哑光金属质感；电机部分采用蓝灰色工业电机漆材质，还原电机壳体的铸铁质感与表面细微的颗粒纹理；法兰连接面做了机加工金属的亮面处理，区分焊接结构与机加工面的材质差异。整体模型的装配关系完全还原实际设备的装配逻辑，所有连接位置的干涉检查均已完成，可直接用于风机产品的结构展示、安装模拟以及后续的工程图导出工作，模型的结构细节覆盖了从外部壳体到内部叶轮的全部核心构件，能够直观呈现高压离心风机的工作原理与结构组成。
