30吨手动龙门式液压压力机结构设计

　　这款手动龙门式液压压力机的三维结构，完全围绕中小机修车间、五金加工工位的实际压装作业需求搭建，没有冗余的装饰性结构，每一处构件的尺寸、连接方式都对应实际加工与使用场景的硬性要求。从应用场景来看，这类设备常布置在汽修工位完成轴承压装、衬套过盈装配、工件校直作业，也会在小型五金加工厂用于零部件铆压、型材校形、小型工件的压制成型，不需要外接动力源的特性，让它能适配没有压缩空气、电力配套不稳定的野外维修、临时加工点位，相比大型电动液压机，它的占地尺寸更小，对安装地面的承重要求更低，不需要做专门的设备基础，普通硬化水泥地面即可放置使用。

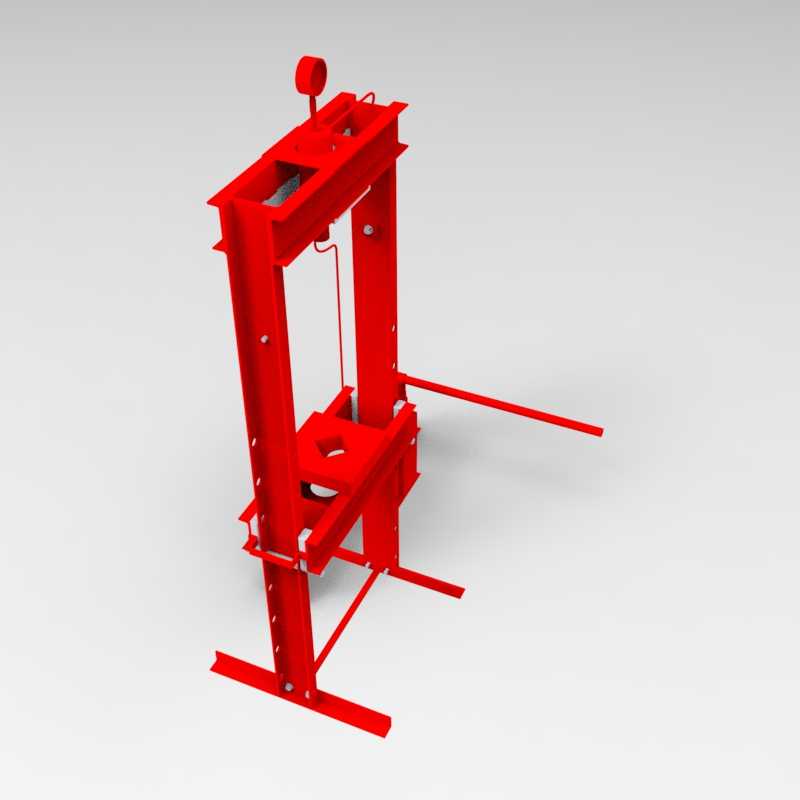

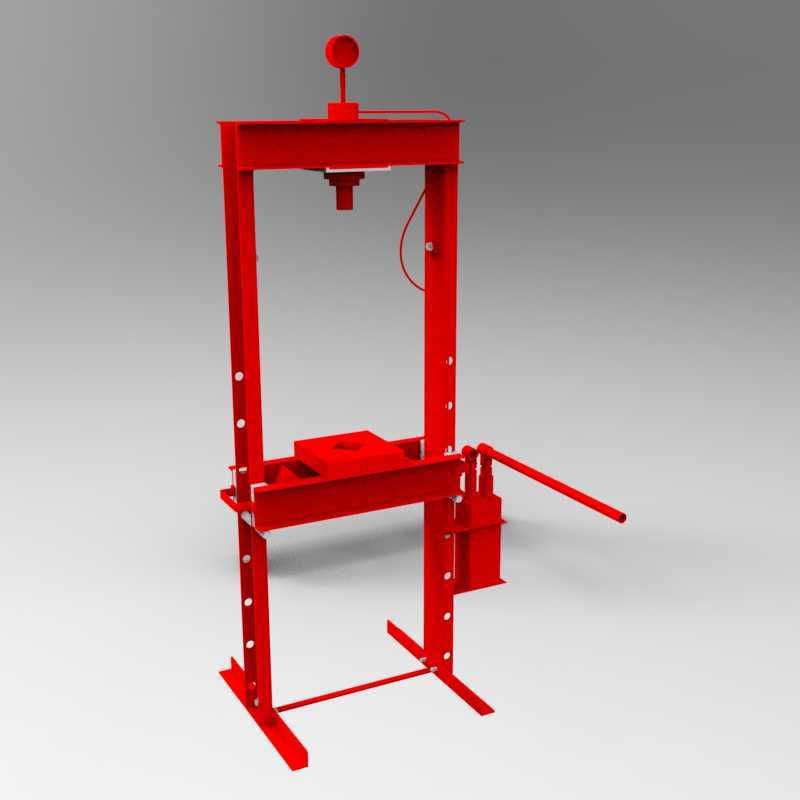

　　从结构设计思路来看，整体采用双立柱龙门框架结构，两根立柱采用等边角钢与横梁焊接成型，立柱上沿竖直方向等距开设多组调节孔，用来适配不同高度工件的压装需求，工作台托板可以通过插销固定在不同高度的孔位上，调整行程范围时不需要额外拆卸螺栓，单人即可快速完成工位高度调整。手动液压泵单元集成在机架右侧，压杆的操作高度设置在站立作业的舒适区间，操作时不需要过度弯腰或者抬臂，长时间作业的疲劳度更低；液压缸竖直固定在上横梁的中心位置，输出轴线与工作台中心完全重合，避免压装过程中出现偏载导致的立柱变形、工件压偏问题。顶部设置的压力表可以直观显示当前压装力，方便操作人员根据不同工件的过盈量要求控制施压大小，避免压力过大压裂工件或者压力不足导致装配不到位。

　　设备的外形尺寸控制在紧凑区间，整体宽度适配常规车间通道的通行宽度，不需要拆分即可通过普通宽度的车间门，底部的支撑脚向外延伸出一定长度，增大整机的支撑跨度，满负载施压时不会出现侧翻风险，支撑脚底面预留了地脚螺栓安装孔，如果长期固定在某一工位使用，可以通过膨胀螺栓与地面固定，进一步提升作业时的稳定性。液压管路采用硬管与短段高压软管组合的布置方式，硬管沿立柱内侧走线，避免作业过程中工件磕碰管路造成损坏，软管段用来吸收液压缸下压过程中的微小位移，避免管路连接处出现应力集中导致的漏油问题。

　　从功能特性来看，这款压力机的压头部分预留了标准安装接口，可以根据不同作业需求更换平压头、V型压头、专用压装胎具，不需要对主机结构做任何改装即可适配不同类型的工件。手动泵的卸荷阀设置在泵体侧面容易触碰的位置，压装完成后只需要小幅旋开卸荷阀，压头即可在自身重力与复位弹簧的作用下缓慢回程，回程速度可以通过卸荷阀的开度控制，避免压头快速回落造成的安全隐患。工作台面采用加厚钢板加工，表面做了铣平处理，平面度满足常规压装作业的精度要求，台面上预留的T型槽可以用来固定工件夹具，压装异形工件时不需要人工扶持，降低作业风险。

　　建模过程中完全还原了实际设备的装配关系，所有螺栓连接、销轴连接的位置都按照实际加工的公差要求预留了装配间隙，液压单元的内部活塞、密封件结构也做了等效还原，不仅可以用来做设备的结构展示，也可以作为同类小型液压设备设计的参考原型，调整立柱间距、液压缸吨位参数后即可衍生出不同规格的同类型设备，适配不同的压装作业需求。在安装边界方面，设备后侧预留了足够的操作空间，靠墙放置时不会影响手动压杆的操作行程，左右两侧不需要预留额外的检修空间，日常维护只需要定期检查液压油位、管路密封情况即可，维护点位都布置在容易触及的位置，不需要拆解机架即可完成常规保养作业。
