小型台式废物燃料热解转换装置结构设计

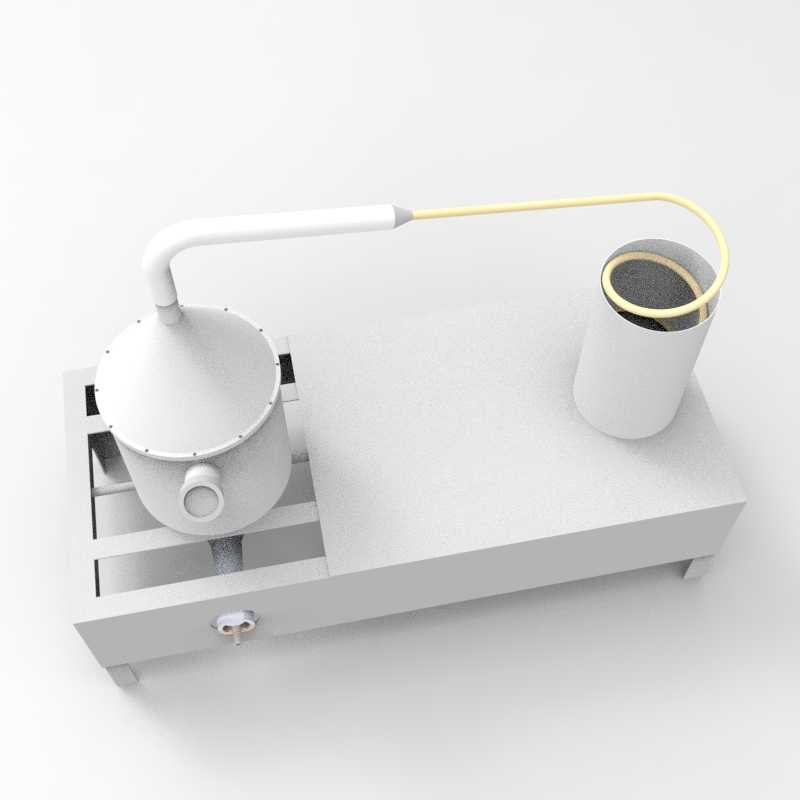

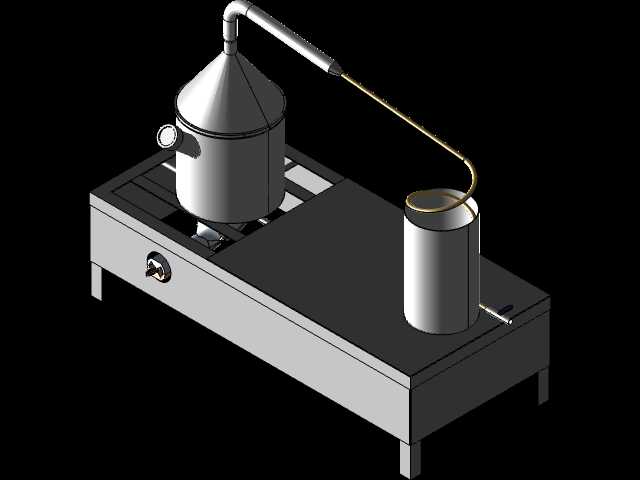

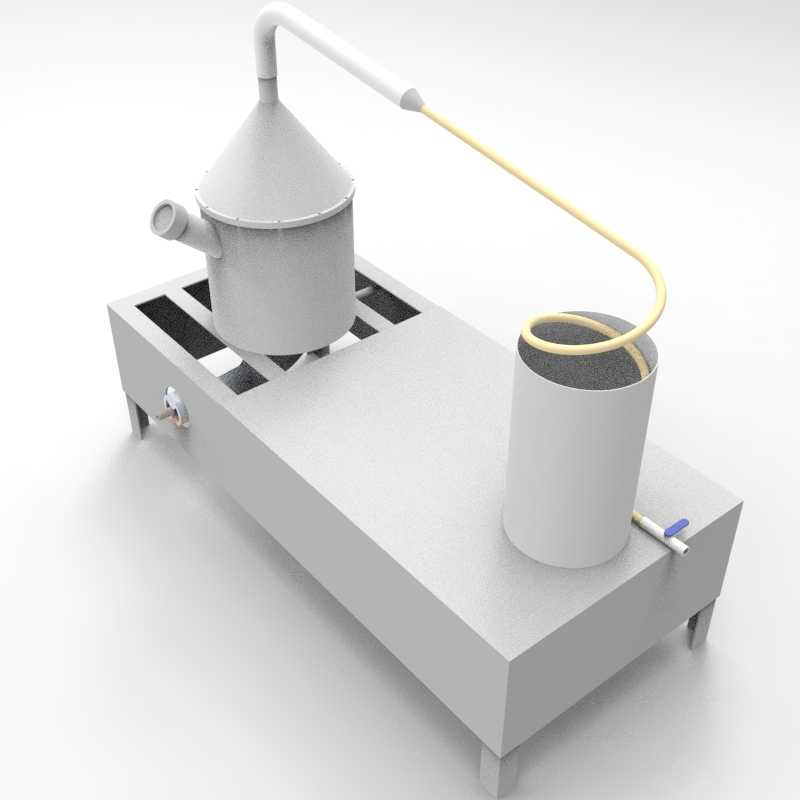

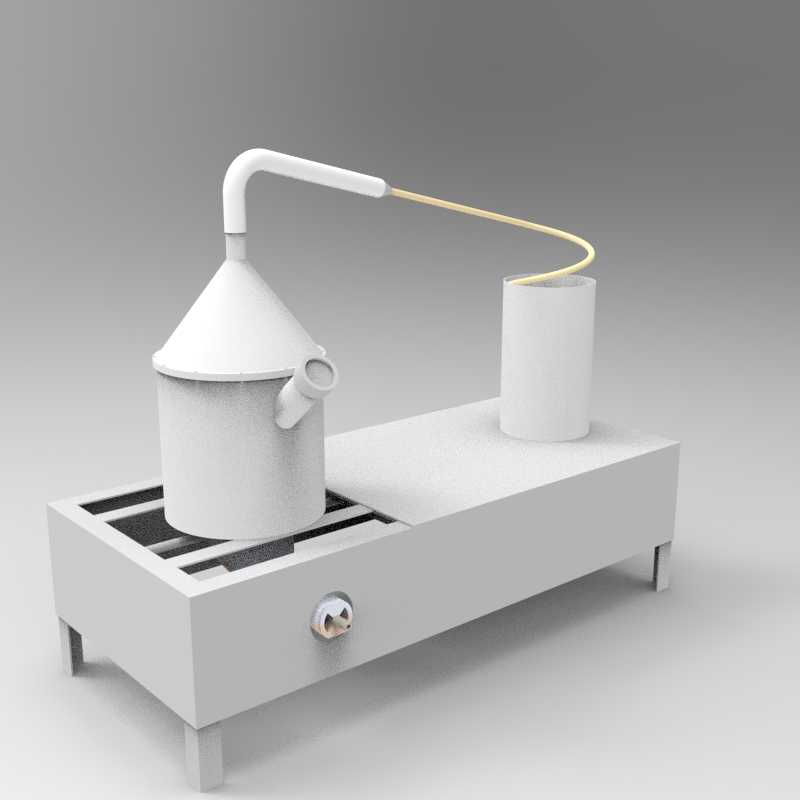

　　这套小型台式热解转换装置，主要面向实验室小剂量有机废物热解实验、小型教学演示场景设计，也可适配户外小规模生物质废料的简易燃料转化作业，整体采用一体化台式布局，无需额外搭建支架即可直接放置在标准实验台或平整硬质地面使用。设备主体分为加热承载底座、热解反应罐体、冷凝收集容器三个核心功能段，加热底座采用带格栅支撑的框架式结构，格栅间距经过核算，既可以承托反应罐体的全部重量，又能让底部热源的热量直接传递到罐体底部，减少热量传递损耗，底座前端设置的调节旋钮可直接控制加热功率，适配不同热解温度需求的物料处理作业，底座四个支脚做了加高处理，既可以避免底座底部直接接触台面造成台面烫损，也能预留出底部空气流通空间，提升加热组件的散热效率，避免长时间作业导致底座内部元器件过热。热解反应罐体采用锥顶收口结构，罐体侧壁设置带密封端盖的加料口，可在热解作业前投入待处理的有机废料，锥顶结构可以让热解产生的气态产物顺利向上汇聚，避免气态产物在罐体顶部滞留冷凝回流，锥顶出口连接的弯管采用大弧度过渡设计，没有直角弯折结构，可减少气态产物流动过程中的阻力，避免焦油类物质在弯折处堆积堵塞管路，弯管末端延伸至冷凝收集容器内部，收集容器采用直筒敞口结构，可直接放置在底座的平整台面上，无需额外固定结构，气态产物经过管路进入收集容器后，在常温环境下自然冷凝为液态燃料，完成废物到可用燃料的转换过程。

　　从结构设计角度来看，整套装置的所有部件都做了模块化拆分设计，反应罐体与加热底座之间没有刚性固定结构，可直接 lifted 取下进行内部残渣清理，连接弯管与罐体出口、收集容器之间也采用可拆分的插接结构，方便作业完成后对管路内部的积碳、残留焦油进行清理，降低长期使用后的维护难度。安装边界方面，整套装置的底座长度控制在小型实验台可容纳的范围内，宽度不超过标准实验台深度的三分之一，放置后不会占用过多操作空间，整体高度适配坐姿操作的视线高度，操作人员无需站立即可完成加料、调节加热功率、观察收集状态等全部操作。

　　在实际使用场景中，这套装置可处理木屑、废弃塑料、作物秸秆等多种常见有机废弃物，通过控制加热温度区间，可实现不同组分的热解分离，收集得到的液态产物可作为简易燃料使用，相比大型工业热解设备，这套小型装置的启动速度快，单次处理量适配小剂量实验需求，不需要复杂的配套管线，接通电源即可开展作业，非常适合高校化工、环境相关专业的教学实验使用，也可供小型创业团队做小规模的废料转化工艺验证。设计过程中针对热解过程的密封需求做了对应优化，罐体加料口的端盖采用锥面配合结构，不需要额外的密封件即可实现较好的密封效果，避免热解过程中的气态产物从加料口溢出，同时锥面结构在受热膨胀后依然可以保持密封性能，不会因为温度变化出现密封失效的问题。

　　连接管路采用耐高温材质制作，可承受热解气态产物的最高温度，不会出现管路受热软化变形的问题，管路的长度经过优化，既可以保证气态产物在流动过程中初步降温，又不会因为管路过长导致产物在管路中提前冷凝堵塞。收集容器的容积与单次热解处理量做了匹配设计，单次满负荷作业产生的冷凝产物不会溢出容器，不需要中途更换收集容器，减少作业过程中的操作步骤。加热底座的格栅支撑采用镂空设计，除了传递热量之外，还可以让反应罐体底部的受热更加均匀，避免局部过热导致物料结焦粘黏在罐体底部，降低罐体清理的难度。底座内部的加热组件采用均匀排布设计，加热区域完全覆盖反应罐体的底部投影面积，不会出现局部加热盲区，保证罐体内的物料受热均匀，热解反应进程一致。整套装置的所有外露部件都做了圆角处理，没有尖锐的棱角，避免操作过程中出现磕碰划伤的问题，符合实验设备的安全设计要求。
