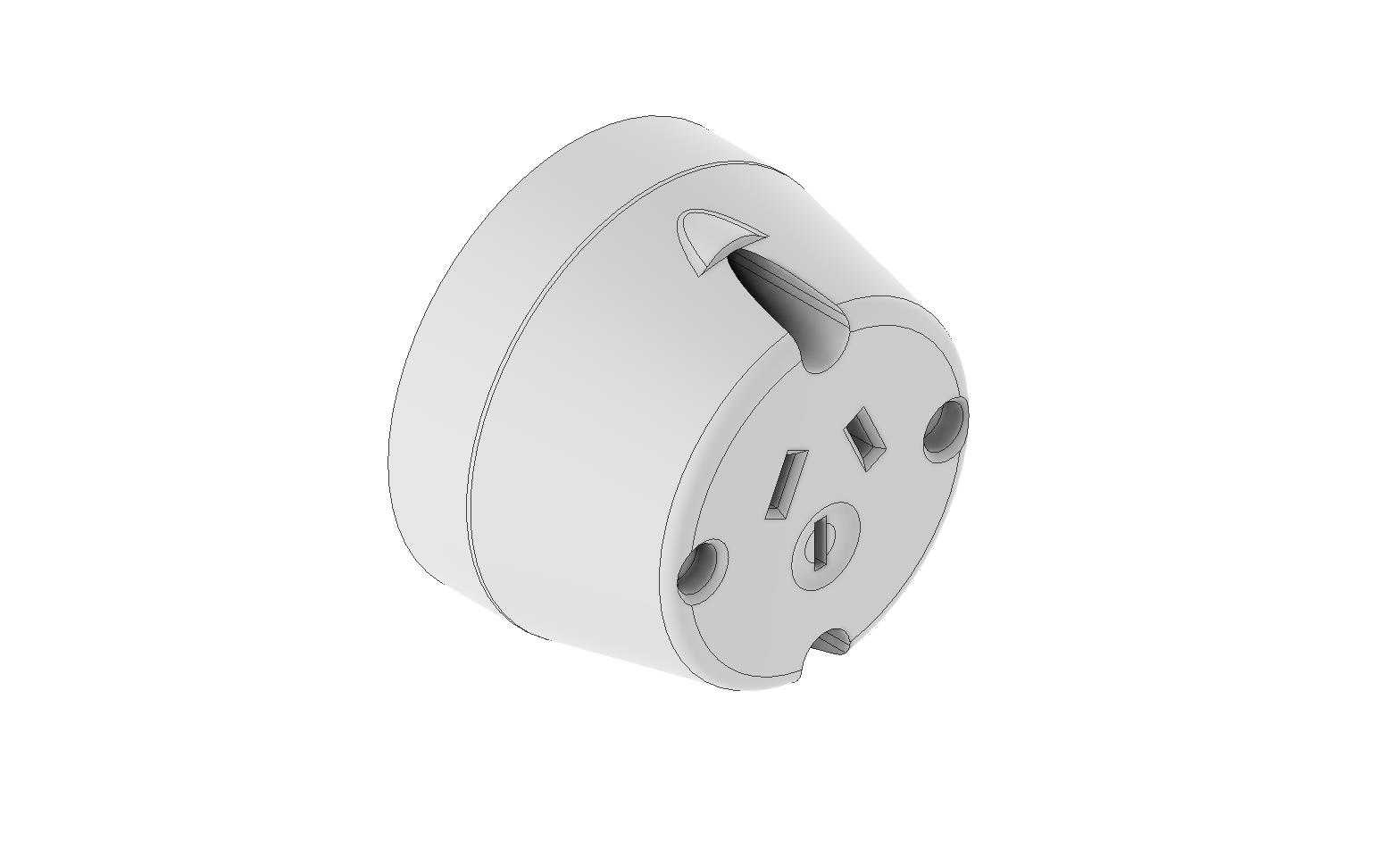

奇胜款圆形明装单联三孔电源插座结构

　　做工业现场配电、小型设备外接供电改造的工程师，大多碰过暗装底盒预留位置偏差、后期新增取电点位不想破拆墙面的场景，这类圆形表面安装的单插座，就是专门适配这类明装布线需求的接插件，不用提前预埋暗盒，直接在墙面、设备壳体表面固定就能完成取电点位布设，在老旧车间线路改造、实验室桌面供电扩展、小型自动化设备外接电源接口、户外临时配电点位布设场景里用得非常多。

　　从结构设计逻辑来看，这款插座采用矮圆柱式的整体壳体，没有突出的棱角，安装完成后和安装面贴合度好，不会像方形明装插座那样存在边角磕碰的问题，在人员走动频繁的通道墙面、设备操作侧旁布设时，能减少剐蹭风险。壳体背面预留了穿线孔位，不管是从墙面预埋管穿线，还是走明装线槽引线，都能顺利将电源线接入内部接线端子，接线端做了防松压接结构，适配1.5-2.5平方的铜芯电源线，压接后不会因为现场设备运行的长期震动出现松脱打火的问题，符合低压配电接插件的安全要求。

　　插套结构采用国标三孔兼容设计，接地插套位置做了定向限位，零火插套的弹片采用高弹性铜材，插拔寿命能满足日常频繁插拔的使用需求，插套外围的绝缘基座做了防误插挡板，只有接地插脚先插入到位后，零火插套的挡板才会同步打开，能避免孩童或者异物误插入导致的触电风险，在公共区域、生产车间这类人员构成复杂的场景使用时，安全冗余更足。壳体侧面预留了卡扣式的固定挂点，除了用螺丝从正面沉孔位直接固定在安装面之外，也可以搭配配套的卡扣底座实现快装快拆，后期需要检修线路或者更换插座时，不用整体撬出底座，能减少对安装面的破坏。

　　安装边界方面，这款插座的整体圆柱直径控制在常规86型面板的对角线尺寸范围内，安装时只需要在安装面开出直径略小于壳体底座的过线孔，或者直接走明线从壳体侧面的进线缺口穿入即可，不需要大面积破坏墙面装饰层或者设备壳体面板，安装完成后突出安装面的高度不到3厘米，不会占用过多的操作空间，在狭窄的设备侧壁、操作台边缘安装时，不会和周边的操作手柄、管线接头产生干涉。壳体的固定孔位采用对称分布设计，不管是水平安装还是垂直安装，都能保证插套的接地端处于上方的规范位置，不会因为安装方向偏差导致插头插入后线缆弯折受力，延长插头线缆的使用寿命。

　　从建模还原的角度来看，这款插座的所有曲面过渡都做了等半径圆角处理，壳体合模线的位置预留了0.1毫米的错位间隙，和实际注塑生产的零件公差保持一致，插套的开孔位置、弹片的倾斜角度都完全按照实物测绘尺寸还原，在做配电场景的三维布局、设备外观的供电接口匹配时，直接调用这个模型就能完成干涉检查，不用再反复测量实物尺寸调整安装位置。尤其是在做非标设备的操作面板供电接口设计时，可以直接把这个模型装配到面板的对应位置，检查插头插入后和周边门体、操作元件的安全距离，提前规避安装后插头无法完全插入、或者插拔时和周边部件磕碰的问题。

　　另外这款插座的壳体采用阻燃PC材质建模时的壁厚做了均匀2毫米的处理，和实际注塑零件的壁厚保持一致，在做热仿真分析时，可以直接赋予对应的材料参数，模拟长期满负载运行时的壳体温升情况，验证不同安装环境下的散热条件是否满足安全要求。壳体表面的磨砂纹理、品牌标识的凹陷位置都做了细节还原，在做项目方案的效果渲染时，能直接呈现出和实物一致的外观质感，不用再额外做贴图处理，提升方案展示的真实度。
