宝马M50B20发动机活塞连杆组三维建模作品

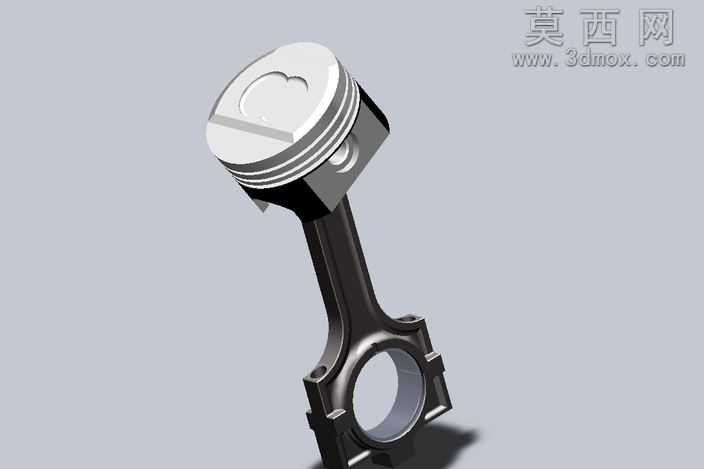

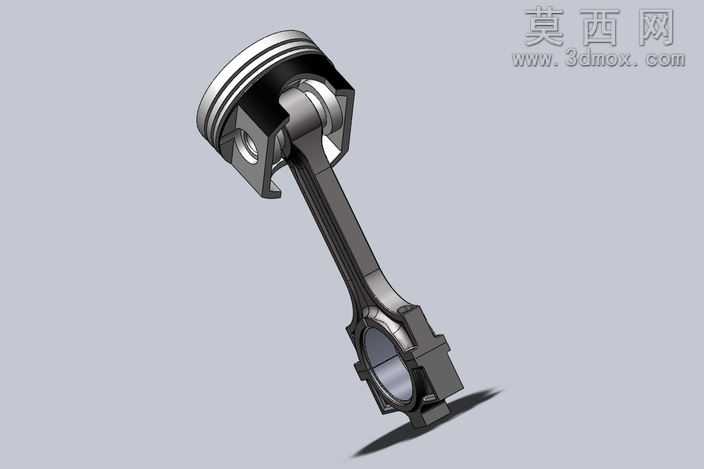

本作品为参照宝马M50B20发动机结构完成的活塞连杆组三维建模，整体建模过程严格遵循内燃机曲柄连杆机构的实际工程尺寸比例，在三维建模软件中首先完成各独立零件的参数化草绘，通过拉伸、旋转、切除等基础特征命令搭建零件主体轮廓，再针对各零件的细节结构进行精细化处理。其中活塞部分还原了顶部燃烧室凹坑、环槽区域、销座凸台的结构特征，对活塞裙部的型线变化做了贴合实际设计的曲面处理，保证结构还原度；连杆部分完整复刻了杆身的工字型截面结构，区分了大头端、小头端的轴孔结构，对连杆大头的分体式结合面、螺栓安装凸台做了精准的特征还原，同时还原了连杆轴瓦的薄壁分层结构、活塞销的空心圆柱结构，各零件之间的装配间隙按照实际工程配合要求预留，可完成完整的虚拟装配验证。渲染阶段采用哑光金属材质模拟铸铁连杆、钢制活塞销的质感，为轴瓦零件赋予合金层的半哑光金属材质，活塞部分采用铝合金材质的浅灰金属质感表现，场景内添加柔和的环境漫反射光源与定向主光源，调整阴影参数让零件投影自然柔和，清晰展现各零件的轮廓边界与结构细节。设计过程中优先保证各零件的结构合理性，对活塞销座的加强筋、连杆大头的定位结构等细节做了还原，既保证模型外观的写实度，也让模型可用于发动机结构教学、组件装配演示等场景，各零件的特征树保留完整建模步骤，可支持后续的参数修改与结构调整，适配不同的结构展示需求。
