直列四缸赛车用引擎结构三维设计作品

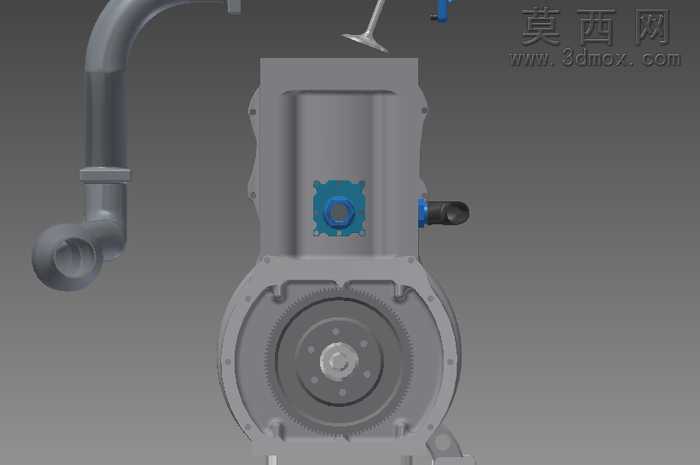

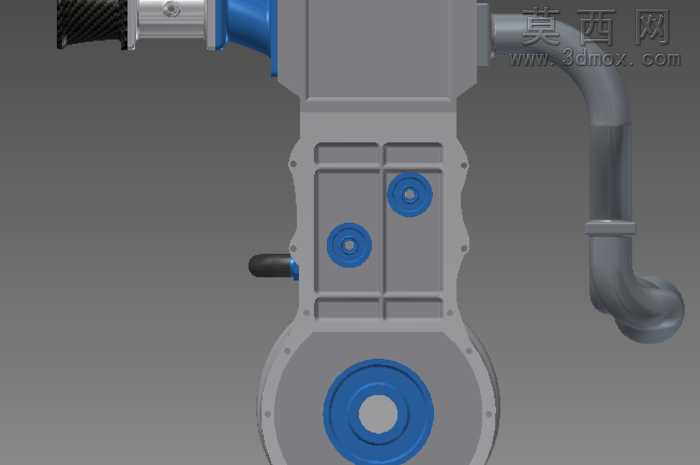

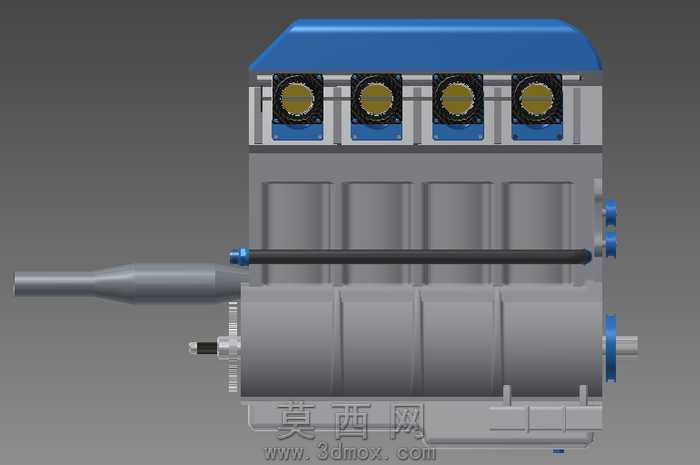

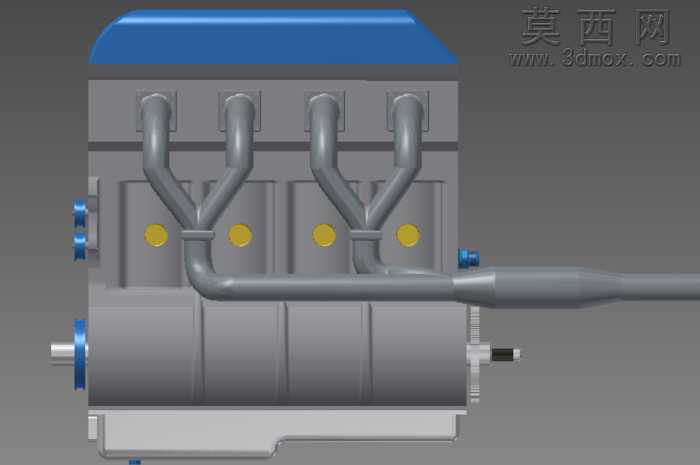

本作品为直列四缸引擎的全参数化三维建模成果，建模过程严格遵循内燃机结构设计规范，先完成整体布局的基准轴与基准面搭建，按照从核心到外围的建模逻辑，依次构建缸体、曲轴连杆机构、配气机构、进排气系统、气门室盖等核心部件。建模阶段对每一处结构的尺寸配合做了严谨约束，缸体部分采用拉伸、切除、阵列特征完成四个气缸腔、冷却水道预留位、安装螺栓孔的构建，保证各缸间距、缸径尺寸的一致性，还原直列四缸引擎的经典排布结构。进排气系统部分采用扫掠、放样特征构建等长进气歧管，保证各缸进气路径长度一致，符合赛车引擎进气谐振的设计逻辑，排气歧管采用四合一汇聚结构，流畅的曲面过渡通过曲率连续约束完成，减少排气阻力。材质与渲染阶段，为不同部件匹配对应材质属性：缸体、曲轴箱等主体结构赋予哑光铸铁材质，还原金属壳体的厚重质感；进排气歧管赋予磨砂铸铝材质，呈现铝合金部件的细腻金属光泽；气门室盖赋予亮蓝色工程塑料材质，与金属主体形成清晰的视觉区分；输出轴、连接螺栓等运动与紧固件赋予抛光金属材质，突出机加工部件的光洁质感。渲染阶段采用三点布光方案，主光源从侧上方投射，勾勒引擎整体轮廓与管路曲面，辅光源补光消除结构暗部死黑，环境光添加微弱的反射效果，让金属材质的反光更具真实感，最终渲染图清晰展现各部件的装配关系与结构层次。设计过程中重点还原了引擎的装配逻辑，各部件之间保留了合理的装配间隙，可直观呈现四缸引擎的工作结构布局，清晰展示进排气路径、缸体排布、动力输出端的结构特征，完整还原直列四缸引擎的机械结构美感，可用于机械原理教学、内燃机结构展示以及相关学术设计参考。
