多辐条汽车轮毂结构三维设计作品

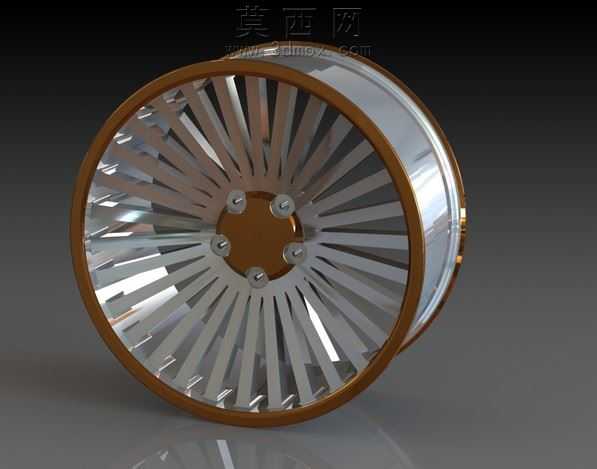

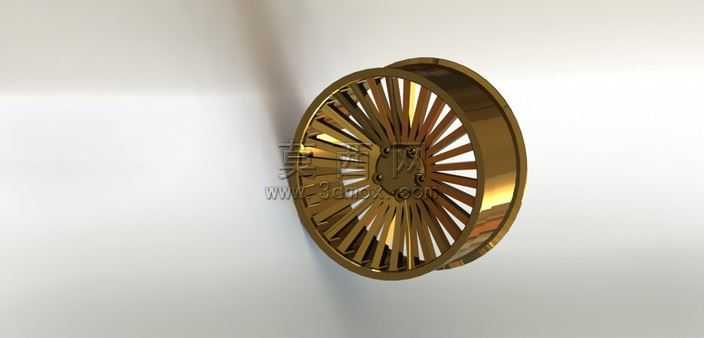

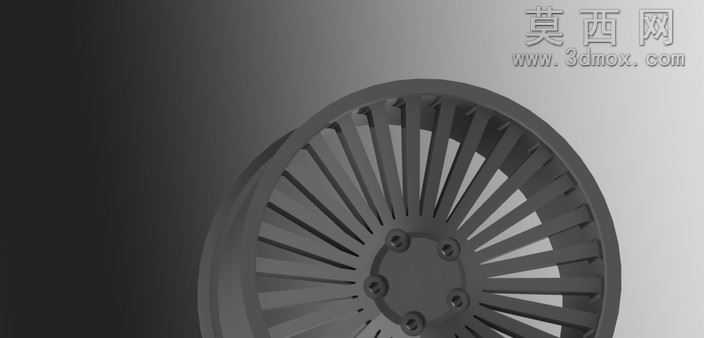

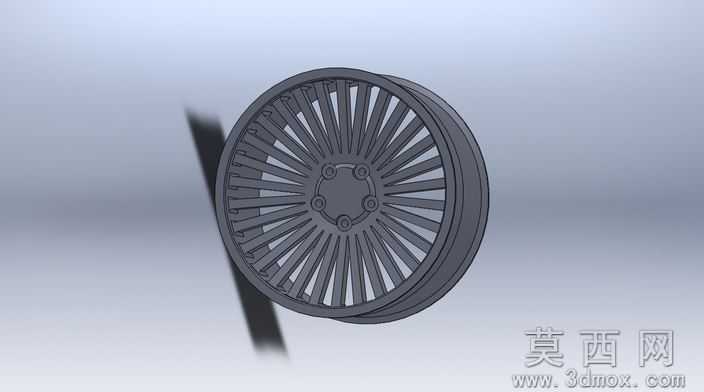

本作品为汽车轮毂的三维参数化设计模型，整体采用经典多辐条放射式结构布局，建模过程依托三维参数化设计软件完成，全程遵循实体建模逻辑，以旋转凸台命令构建轮毂的基础轮辋基体，首先绘制轮辋的轴向截面轮廓，通过绕中心轴360度旋转生成具备标准安装止口、胎圈座结构的轮辋主体，保证轮辋部分的曲面过渡平滑，符合轮胎装配的尺寸配合要求。中心安装区域采用一体化法兰盘结构，建模时通过拉伸凸台生成中心安装座，预留了五个均匀分布的螺栓安装孔位，孔位采用圆周阵列命令完成排布，确保孔位的分度精度满足车轮安装的同轴度要求，安装座表面设计有环形加强凸台，提升安装区域的结构强度，避免行驶过程中安装位出现应力开裂问题。轮辐部分采用等宽细辐条设计，单根辐条通过绘制截面轮廓后沿径向拉伸生成，再通过圆周阵列命令完成全部辐条的均匀排布，辐条与轮辋、中心安装座的衔接位置均做了圆角过渡处理，通过圆角命令优化衔接处的应力集中问题，既保证辐条的支撑强度，也兼顾了轮毂的轻量化设计需求，减少不必要的材料冗余。模型的材质渲染阶段，为轮毂整体赋予了哑光深灰色金属材质，调整材质的粗糙度、金属度参数，模拟铸铝轮毂的真实表面质感，渲染场景采用柔和的漫反射光照环境，清晰呈现轮毂的结构细节与曲面光影过渡，完整还原轮毂的外观形态与结构特征。整个设计过程兼顾结构合理性与外观美观性，所有结构尺寸均参考民用乘用车轮毂的通用设计规范，辐条的排布密度、轮辋的宽度比例、中心安装位的尺寸参数均符合实际生产的设计逻辑，可用于汽车结构教学、轮毂外观方案验证、改装轮毂设计参考等场景，模型的特征树保留完整的建模步骤，可根据实际需求调整辐条数量、轮辋直径、安装孔距等参数，快速衍生不同规格的轮毂设计方案。
