串联式啮合齿轮传动组结构设计

项目分类:齿轮 发布时间:2025-02-17 ID:939301
  • 串联式啮合齿轮传动组结构设计
  • 串联式啮合齿轮传动组结构设计

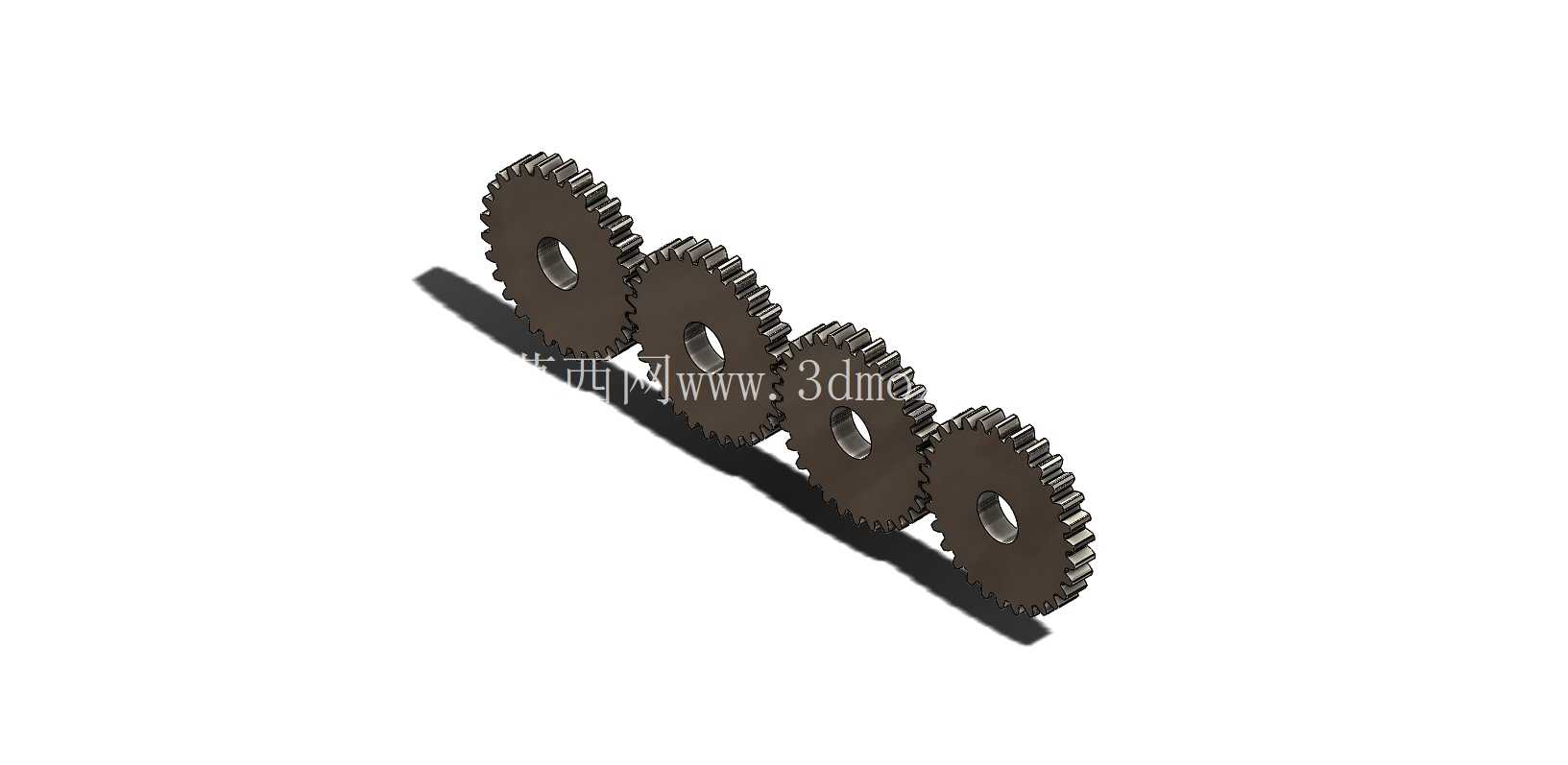

  这套串联排布的齿轮啮合结构,核心应用场景覆盖教学演示教具、小型机械动力传递单元、创意机械装置动力输出模块等领域,在机械原理科普、小型自动化设备动力分流、创意机械艺术装置搭建中都能找到适配场景。从实际用途来看,该结构通过多组直齿圆柱齿轮的依次啮合,可实现动力的长距离线性传递,同时能够根据啮合齿轮的齿数比搭配,实现输入端到输出端的转速、扭矩匹配调整,满足不同工况下的动力传输需求,比如在小型科普展品中,可通过手摇输入动力,经该齿轮组传递后带动末端执行件做规律运动,直观展示齿轮啮合传动的基本原理;在小型桌面创意装置中,该结构可作为核心动力传递路径,将微型电机的输出动力平稳传递至各个动作单元,保证装置运行的同步性与稳定性。

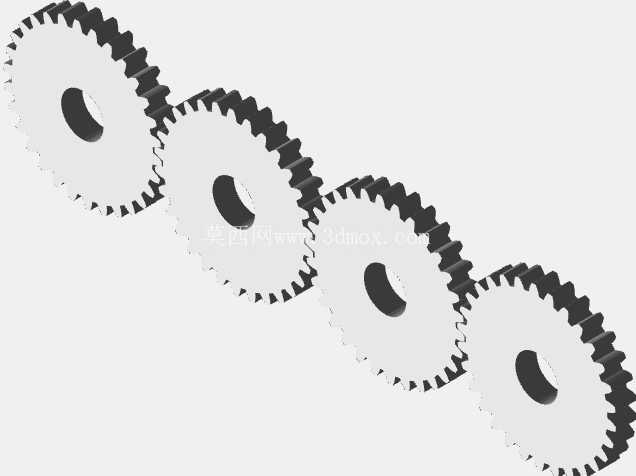

  从功能特性层面分析,该齿轮组采用等模数直齿圆柱齿轮依次串联啮合的布局,相邻齿轮的齿廓完全贴合,啮合间隙控制在合理范围内,传动过程中不会出现明显的回差与卡顿,动力传递效率较高。直齿圆柱齿轮本身具备加工难度低、装配容错率高、传动方向无轴向分力的特点,整套结构无需额外设置轴向止推组件即可稳定运行,降低了整体结构的复杂程度。四组齿轮沿斜向线性排布,相邻齿轮的中心距严格按照模数与齿数和的一半进行设计,保证齿面啮合接触面积处于合理区间,既不会因中心距过小导致齿面卡滞磨损加剧,也不会因中心距过大导致啮合间隙过大、传动冲击噪音升高。齿轮本体采用实心辐板结构,中心设置同轴安装孔,可直接与光轴配合实现转动支撑,安装孔与齿轮外圆的同轴度公差控制在IT7级范围内,保证齿轮转动时的径向跳动量处于允许区间,避免高速转动时出现偏心振动。

  设计思路上,这套结构优先考虑了传动的直观性与装配的便捷性,没有采用复杂的行星轮系或者斜齿、锥齿等特殊齿形,而是选用最基础的直齿圆柱齿轮做串联排布,一方面是为了最大程度降低加工与装配的难度,无论是采用3D打印快速制作原型,还是采用金属切削加工制作量产零件,都能以较低的成本实现合格的加工精度;另一方面,直齿外啮合的传动形式直观可见,能够清晰展示齿轮传动的速比关系、转向变化规律——每经过一级外啮合,传动方向就会发生一次反转,四组齿轮串联后,输入端与输出端的转动方向相反,这一特性可直接用于机械原理的教学演示,让观察者快速理解齿轮传动的转向变化逻辑。在排布方式上,四组齿轮没有沿水平或垂直方向规整排布,而是采用斜向错落的布局,在保证相邻齿轮正确啮合的前提下,压缩了整体结构的占用空间,同时让结构外观更具设计感,适配创意装置的外观需求。

  从外形尺寸与安装边界来看,整套齿轮组的外轮廓尺寸由单组齿轮的齿顶圆直径与排布间距决定,单组齿轮的齿顶圆直径根据模数与齿数计算得出,齿宽尺寸控制在模数的6-8倍区间,保证轮齿具备足够的接触强度与弯曲强度,能够传递额定范围内的扭矩而不发生断齿、齿面塑性变形等失效问题。安装时,每组齿轮的中心安装孔需与支撑轴采用间隙配合,配合公差选用H7/g6,既保证齿轮可绕支撑轴灵活转动,又不会因配合间隙过大导致齿轮晃动。支撑轴的两端需固定在安装基板上,轴的固定端可采用过盈配合或者顶丝锁紧的方式与基板连接,保证支撑轴的平行度公差在0.02mm/100mm范围内,避免因轴系不平行导致齿轮啮合时出现偏载,加剧齿面的不均匀磨损。整套结构的安装边界需预留出齿轮转动时的安全空间,齿顶圆距离周边安装结构件的间隙不小于2mm,避免齿轮转动时与周边构件发生刮擦干涉;同时在齿轮组的啮合区域无需额外设置密封结构,开放式的布局既方便观察啮合状态,也便于日常添加润滑脂维护,降低长期运行的磨损速率。在实际选型适配时,可根据需要传递的扭矩大小调整齿轮的模数与齿宽,扭矩较大的工况下可选用更大模数的齿轮,同时适当增加齿宽提升承载能力;若用于轻载的演示场景,可适当减小模数与齿宽,降低整体结构的重量与材料成本。
