多叶片涡轮风扇三维结构设计作品

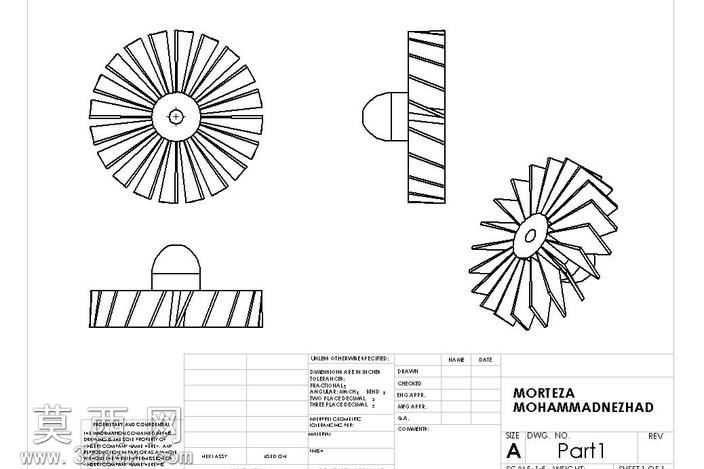

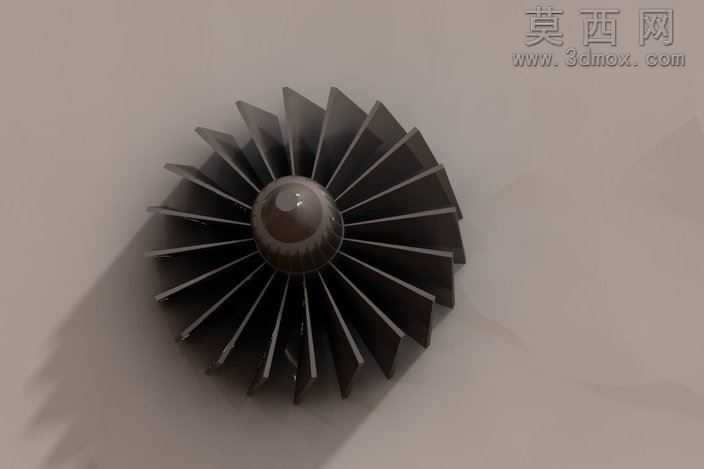

本涡轮风扇模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证叶片气动外形的精度还原，首先以中心轮毂为基准定位，确定整体径向尺寸与轴向安装基准，轮毂前端采用流线型整流帽设计，曲面过渡连续顺滑，可有效降低进气端的气流扰动，减少工作过程中的风阻损耗。叶片部分采用等距环形阵列排布，每一片叶片都经过曲面曲率连续校验，叶根位置与轮毂表面做一体化融合过渡，避免出现应力集中的尖锐夹角，叶片从根部到叶梢采用渐变厚度设计，叶型带有符合气动规律的扭转角度，可在转动过程中对气流形成稳定的导向作用，保证气流沿轴向稳定输出，提升送风或散热的效率。建模完成后对模型进行了真实感渲染处理，材质方面为叶片与轮毂赋予哑光深色工程塑料材质，调整材质的粗糙度、反射率参数，还原工程塑料的细腻磨砂质感，同时在场景中添加柔和的环境漫反射光源与定向主光源，模拟真实光照下的阴影投射效果，清晰呈现叶片层叠排布的结构层次与曲面光影变化，让模型的结构细节更具辨识度。结构设计上充分考虑了实际生产的可行性，所有曲面均做了拔模角度校验，叶片之间的间隙均匀一致，既保证气动性能，也兼顾注塑成型的工艺要求，中心轮毂预留了标准的轴孔安装位，可与常规驱动电机轴径匹配，无需额外调整即可适配常见的散热、送风场景的装配需求。整体模型的拓扑结构规整，没有冗余的碎面与重叠几何，曲面缝合完整无破面，可直接用于后续的结构仿真、3D打印验证或者产品外观方案展示，叶片的数量、扭转角度、轮毂直径等参数都保留了可编辑的特征，方便后续根据不同的风压、风量需求做参数化调整，适配不同功率等级的使用场景。
