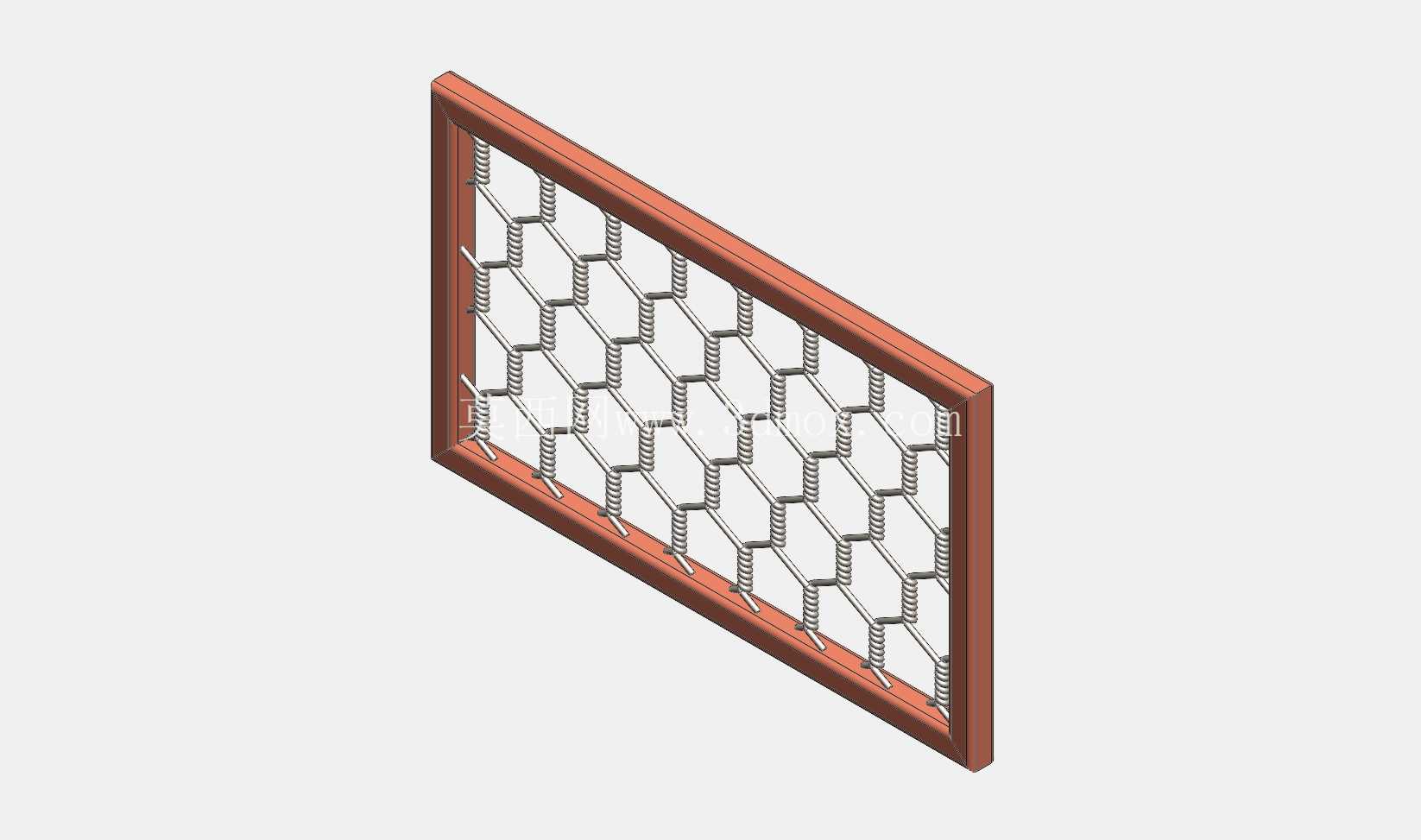

带焊接钢框架双丝网结构设计方案

　　这类带焊接钢框架的双丝网构件，在工业防护、设备围挡、通风散热隔断场景中应用十分广泛，不管是生产车间的设备安全防护栏、通风口的防虫防尘隔断，还是户外设施的防护围挡，都能见到这类结构的身影。它的核心功能是在保证结构强度的前提下，通过双丝网的镂空结构实现通风、透光、可视的效果，同时依靠外围的钢框架提供足够的支撑刚度，避免丝网受外力冲击出现变形、脱落的问题。

　　从结构设计逻辑来看，外围框架选用20X20mm规格的等方管做焊接成型，方管的截面选型充分考虑了常规安装场景下的受力需求，既不会因为截面过大造成材料浪费、整体重量超标，也不会因为截面过小导致框架刚度不足，在承受常规侧向冲击、人员倚靠外力时不会出现明显形变。框架的焊接采用满焊工艺处理，所有方管拼接的接缝处都做连续焊接，焊后打磨平整，既保证框架整体的连接强度，也避免尖锐焊渣外露造成安装使用过程中的划伤风险。

　　丝网部分采用双丝绞合的六边形网孔结构，这种网孔结构相比普通单丝编织网，抗冲击性能提升明显，单根钢丝受外力时，绞合结构可以将受力分散到周边多根钢丝上，不会轻易出现网丝断裂、网孔扩大的问题。网丝的螺旋绞合参数经过反复校核，螺旋高度3.5mm、单圈旋转角度30度的参数设置，既保证了网面的平整性，也让相邻网丝的绞合连接足够紧密，不会因为长期振动出现网丝松动、网孔错位的问题。网面和钢框架的连接采用压条点焊固定，沿着框架内圈每隔一段距离设置一个点焊固定点，保证网面和框架贴合紧密，不会出现网面松垮、鼓包的情况。

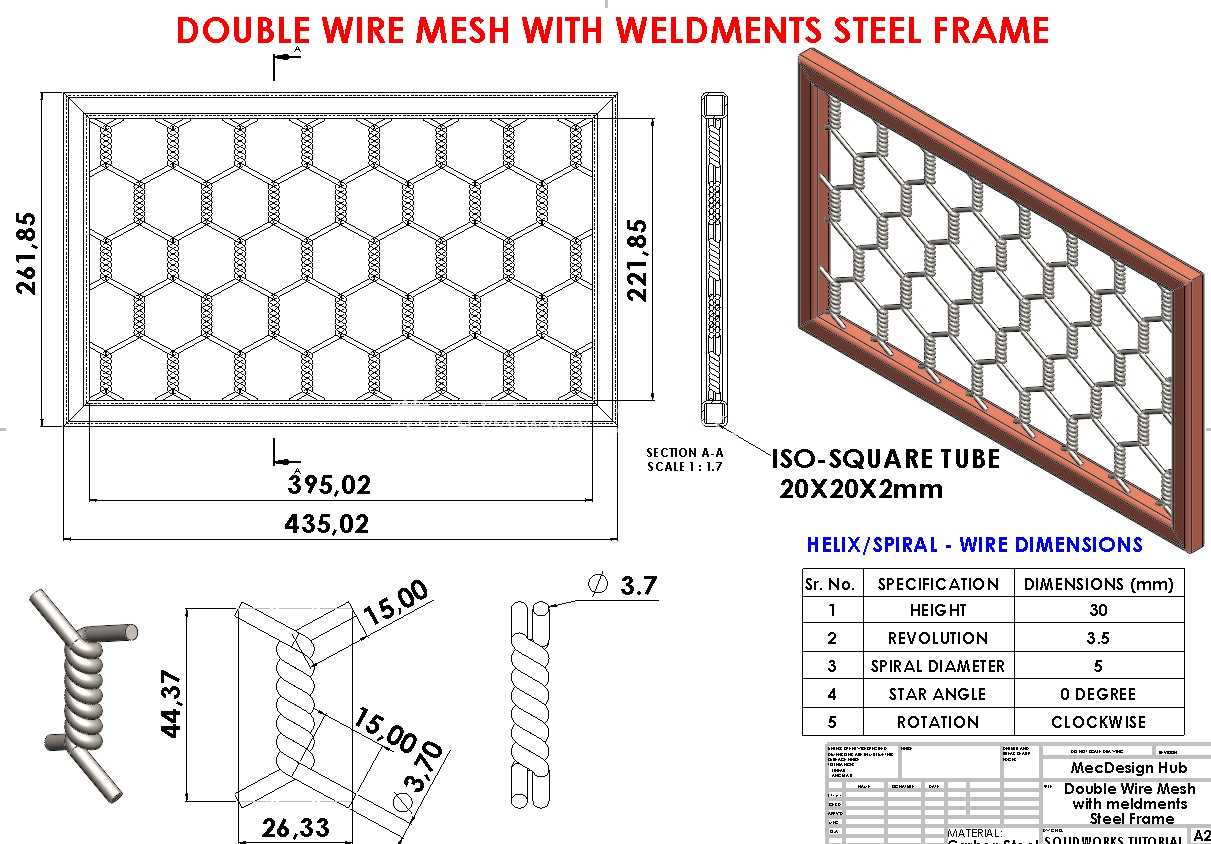

　　从安装边界尺寸来看，构件整体的外轮廓尺寸控制在435.02mm×261.85mm的范围内，框架内圈的有效网面尺寸为395.02mm×221.85mm，这个尺寸规格适配多数标准规格的设备通风口、小型防护隔断的安装需求，安装时可以直接通过框架上预留的安装孔位用螺栓固定，不需要额外做裁切调整。网丝的直径选用3.7mm的规格，绞合后的网面厚度为15mm，这个厚度既保证了网面的整体强度，也不会因为网面过厚占用过多安装空间，网面突出框架的距离控制在合理范围内，安装后不会和周边其他构件产生干涉。

　　在实际选型应用中，这类构件可以根据具体使用场景调整表面处理工艺，用于室内干燥环境时可以做喷塑处理提升防腐性能和外观质感，用于户外潮湿或者有腐蚀介质的环境时，可以选用镀锌方管和镀锌钢丝制作，或者在焊接完成后做热浸镀锌处理，提升整体的抗腐蚀能力，延长构件的使用寿命。设计过程中需要重点关注框架焊接后的变形控制，方管下料时要保证切口的垂直度，焊接时采用对称焊接的工艺，避免焊接应力集中导致框架出现翘曲、对角线偏差过大的问题，保证构件安装时可以和安装面完全贴合，不会出现安装缝隙。另外网面和框架的固定点间距要控制在合理范围，间距过大会导致网面局部受力时容易从框架中脱出，间距过小则会增加焊接工作量，提升制造成本，常规场景下固定点间距控制在100-150mm之间即可满足使用需求。

　　这类结构相比整块钢板制作的防护件，通风率可以达到70%以上，同时整体重量只有同等尺寸钢板构件的三分之一左右，不管是运输还是安装都更加便捷，而且镂空的网面不会遮挡视线，设备运行时可以直接透过网面观察内部的运行状态，不需要额外拆除防护件就能做日常巡检。在一些需要散热的设备防护场景中，这种双丝网结构不会阻碍空气流通，能够保证设备的散热效率，避免因为防护件遮挡导致设备内部温度过高影响运行稳定性。针对有特殊防护需求的场景，还可以通过调整网丝直径、网孔大小、框架方管规格来调整整体的防护等级，比如需要阻挡更小尺寸的异物时，可以缩小网孔尺寸、增加网丝直径；需要承受更大冲击力的场景，可以更换更大截面的方管做框架，提升整体的抗冲击能力。
