适配5840-31zys与JGY370电机的钢制安装支架

　　这款安装支架是针对小型齿轮电机配套设计的固定结构件，主要面向小型自动化传动装置、DIY机电设备、小型输送模组、智能小车传动单元等应用场景，解决5840-31ZYS与JGY370两款12V齿轮电机的安装定位问题，避免电机运行时因固定不牢产生振动偏移、传动同轴度偏差等故障。

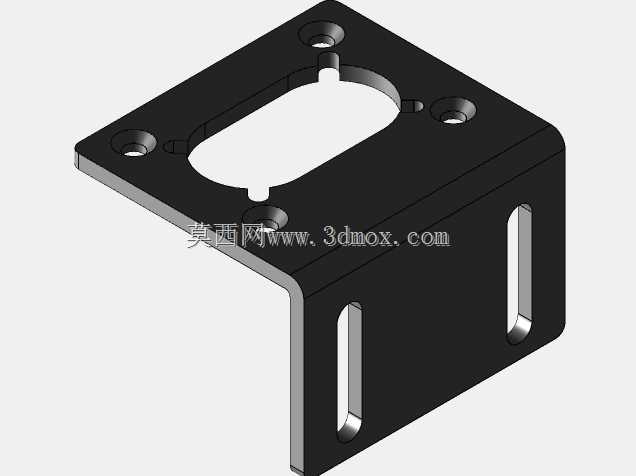

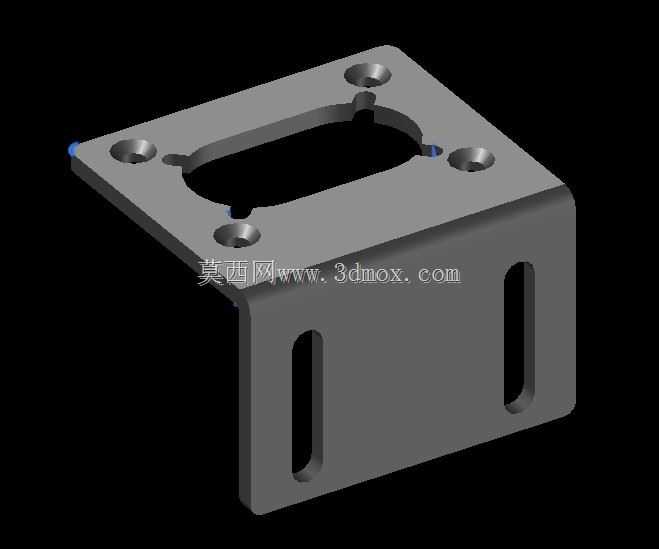

　　从结构功能来看，支架采用L型折弯成型结构，垂直立面与水平安装面呈90度直角，可同时实现电机本体的承托与设备安装基面的固定。水平安装面开设四个沉头安装孔，孔位对应两款电机的前端安装法兰定位尺寸，沉孔设计可让固定螺丝头部完全埋入支架平面，不会突出平面影响电机与支架的贴合精度，保证电机输出轴的垂直度符合传动要求。水平面上的异形镂空窗口完全匹配两款电机前端的出线端与轴伸端轮廓，既可以避让电机突出的结构部分，也能减少支架整体用料，降低结构自重，同时给电机接线预留足够的操作空间，避免装配时线缆被挤压破损。垂直立面开设两个对称的长条形腰型孔，这类孔位设计的核心作用是提供安装调节余量，当支架固定在设备机架上时，可以通过腰型孔微调支架的前后安装位置，补偿机架加工、电机尺寸公差带来的装配偏差，保证电机输出轴与传动部件（比如同步轮、齿轮、联轴器）的啮合间隙处于合理范围，降低传动卡顿、异常磨损的概率。

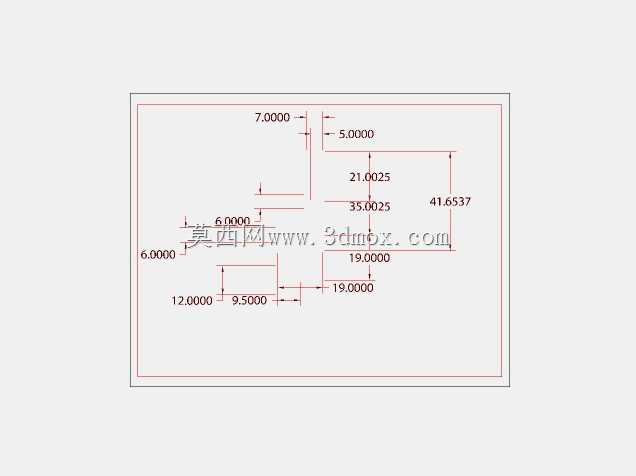

　　设计过程中，所有尺寸均以毫米为基准单位，建模阶段已经提前考虑了常规钢制支架表面喷漆的厚度影响，以及量产加工时的冲压、折弯工序公差，预留了合理的装配间隙，避免因表面处理层厚度或者加工偏差导致电机无法顺利装入支架。支架的折弯圆角、孔位边缘都做了工艺性处理，没有尖锐的棱角，既符合钣金加工的工艺要求，也能避免装配时划伤操作人员或者线缆绝缘层。材质选用钢材，保证支架有足够的结构强度，两款电机运行时的输出扭矩会产生反向作用力，钢制结构的刚性足够抵抗这类反作用力，不会出现支架变形导致的电机移位问题，长期运行下结构稳定性更有保障。

　　从安装边界来看，支架的水平安装面轮廓尺寸完全覆盖两款电机的法兰安装面，四个安装孔的孔距严格匹配电机法兰的安装孔位，不需要额外打孔修改就可以直接固定电机；垂直立面的腰型孔长度覆盖了常用的安装调节范围，适配不同机架上的固定孔位偏差，不需要对机架进行二次加工就可以完成装配。支架的整体高度经过核算，当电机固定在支架上后，电机输出轴的中心高与常规小型传动模组的输入轴中心高匹配，不需要额外增加垫片调整高度，减少装配时的调整工作量。

　　在实际设备装配中，这类支架属于电机配套的核心固定部件，很多小型机电设备开发时，往往因为没有匹配的安装支架，需要现场手工切割折弯板材制作，不仅精度差，而且外观一致性不好，这款标准化的支架结构可以直接适配两款常用的小型齿轮电机，省去自行设计建模、反复调整尺寸的过程，装配后电机的定位精度更高，传动运行更平稳，能有效降低小型传动装置的装配调试难度，提升设备整体的装配一致性。
