石油钻机拉式稳定支撑桁架结构

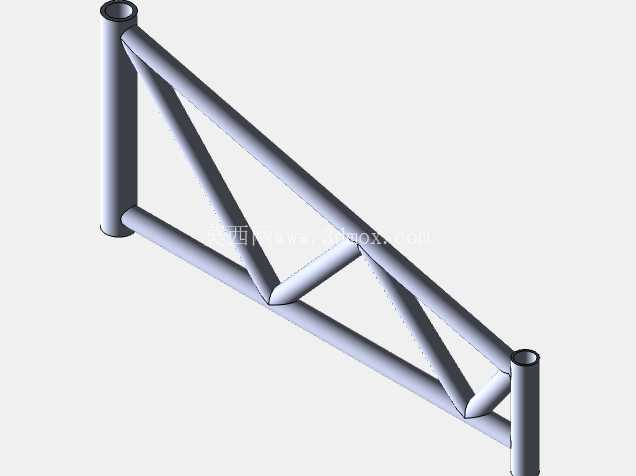

　　在陆地油气钻采作业现场，井架及配套钻台设备的侧向稳定性直接关系到整套钻井系统的作业安全，这类拉式稳定支撑桁架，是钻台外围辅助支撑体系里的核心受力构件，主要用于抵消钻井作业过程中钻具回转、大钩载荷波动带来的侧向倾覆力矩，避免井架主体结构出现非预期的侧向形变。从结构形式来看，该构件采用空间三角桁架构型，主体由无缝钢管焊接拼接而成，两端设置同轴的圆柱安装套筒，可通过销轴与井架底座、地面锚固基座形成铰接连接，安装时无需额外加工复杂的配合面，仅需对齐套筒内孔后穿入锁紧销轴即可完成固定，适配野外井场快速拆装的作业需求。

　　设计阶段首先需要核算单根支撑的额定轴向拉力，结合井架最大抗风等级、钻台最大动载荷系数确定各杆件的截面规格，主弦杆选用的无缝钢管壁厚需要满足长细比要求，避免受压时出现失稳弯折，腹杆采用斜向交错布置的形式，将主弦杆承受的轴向力逐层分解传递，减少单根杆件的受力峰值，所有杆件的相贯线切口均采用数控相贯线切割机加工，保证焊接时焊缝能够完全熔透，避免野外作业时受交变载荷作用出现焊缝开裂的问题。

　　从安装边界来看，两端套筒的内孔直径需要与现场通用的连接销轴尺寸匹配，套筒的轴向长度需要满足销轴剪切面的受力要求，构件整体的长度公差控制在±2mm范围内，避免安装时出现销轴无法穿入的问题，桁架整体的横截面宽度需要避开井架走台、液压管线的布置路径，防止与周边设备产生干涉。实际作业过程中，这类支撑通常沿井架周向对称布置4-6根，每根支撑的预紧力需要按照设计值统一调整，避免单根支撑受力过大出现提前失效，当井场遭遇极端大风天气或者进行大吨位钻具提升作业时，该类支撑能够将井架承受的侧向载荷传递到地面的锚固点，将井架主体的侧向形变量控制在安全允许范围内，保障钻井作业的连续开展。

　　不同于常规的刚性压杆支撑，这种拉式桁架支撑自重更轻，运输过程中可以多根叠放固定，减少野外转场时的运输成本，同时铰接的连接形式能够释放温度形变带来的附加应力，避免昼夜温差大的戈壁、沙漠井场中，构件因热胀冷缩产生额外的内应力。在细节处理上，所有焊接完成后的构件都需要进行抛丸除锈处理，表面喷涂防腐耐磨的工业涂层，适配野外高盐碱、高湿度的作业环境，两端套筒的内孔需要涂抹防锈脂，避免长期闲置后出现锈蚀导致销轴无法拆装，腹杆与主弦杆的焊接位置需要打磨平滑，避免应力集中点的存在，延长构件的疲劳使用寿命。
