华硕Eee1501迷你瘦客户机外观结构设计

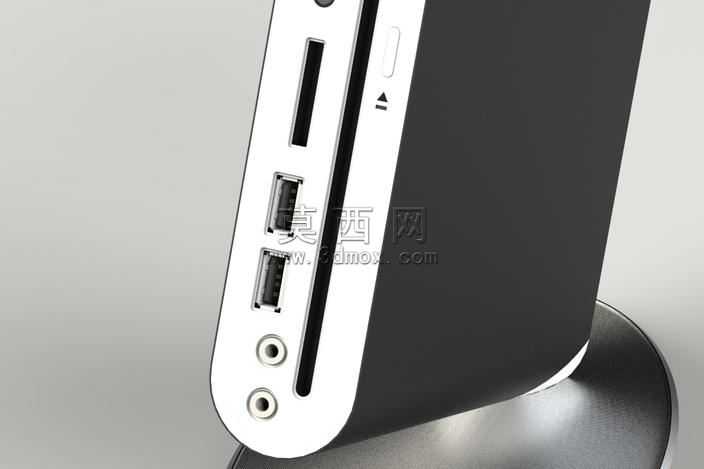

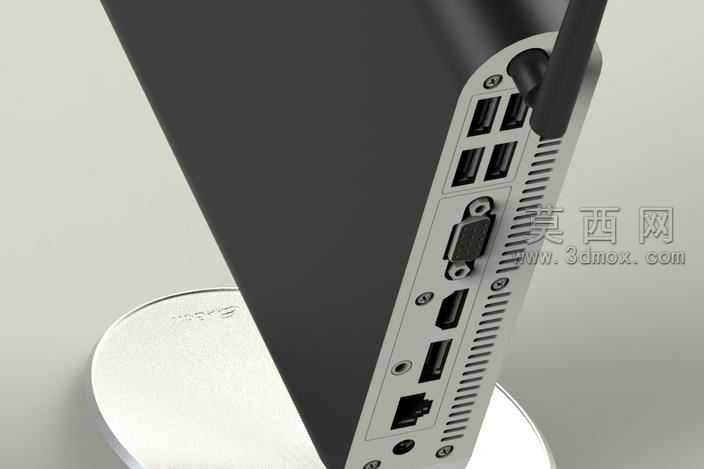

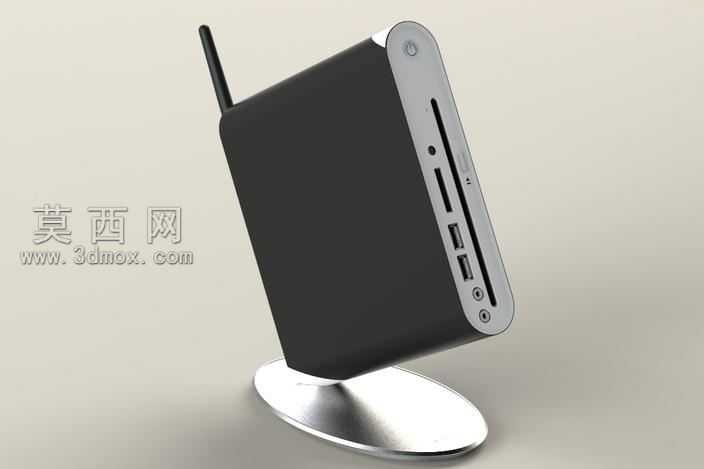

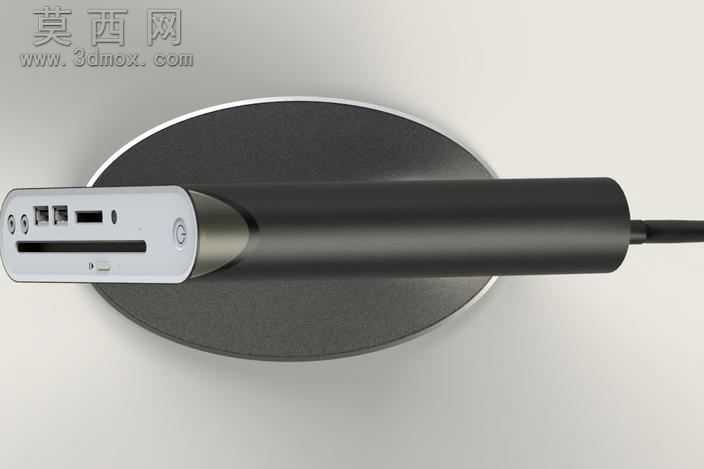

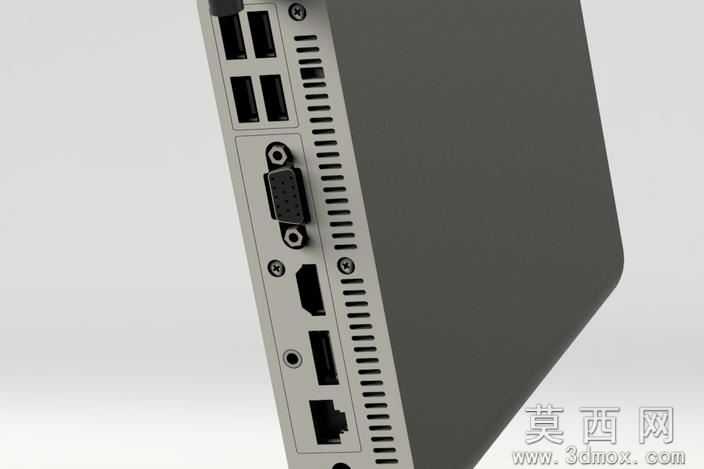

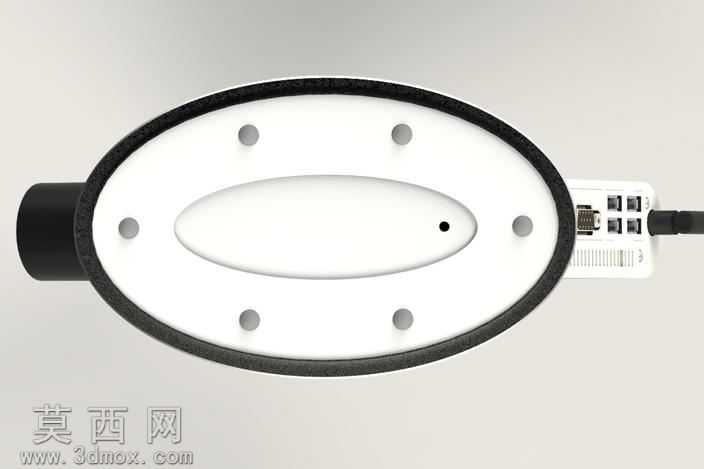

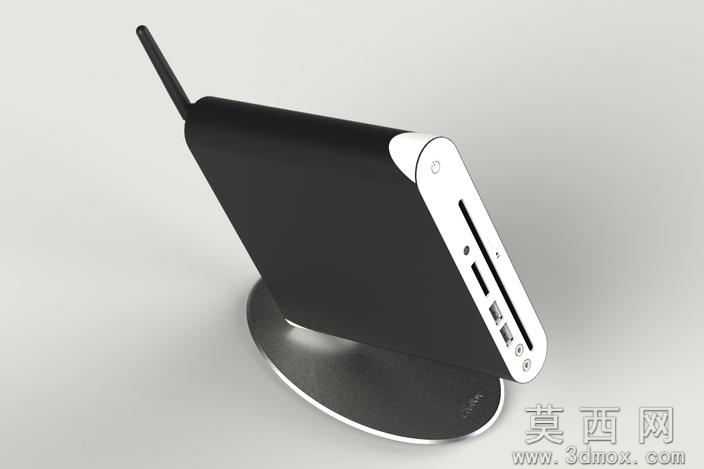

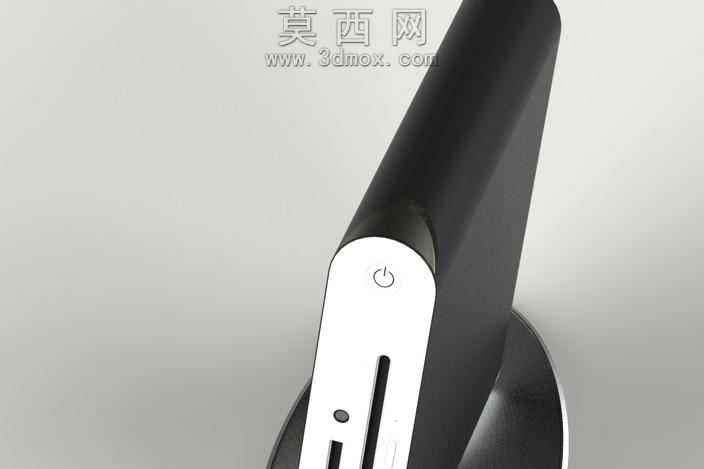

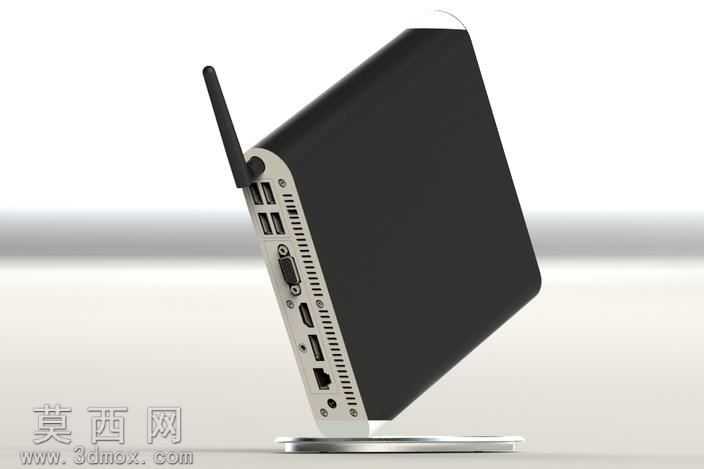

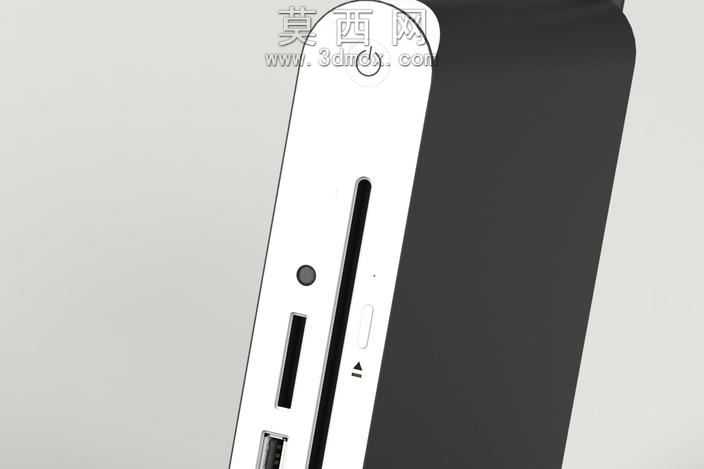

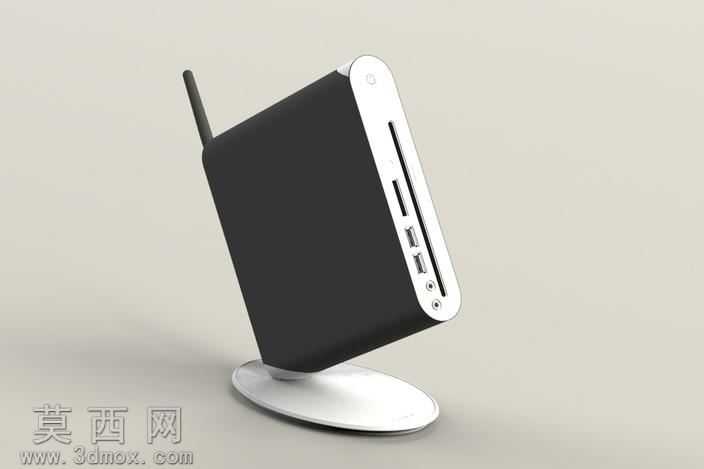

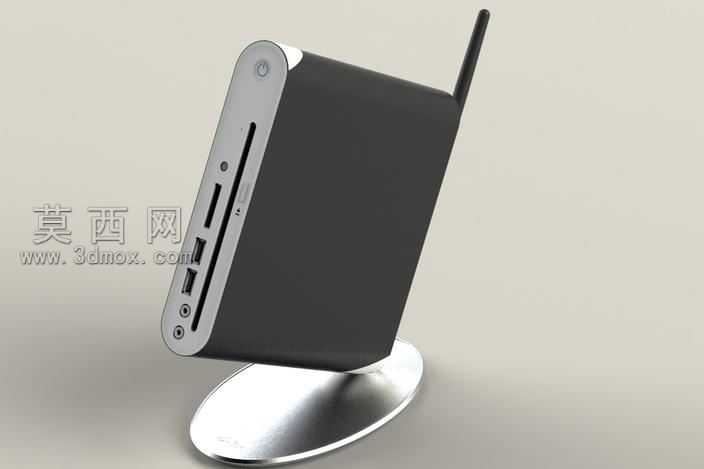

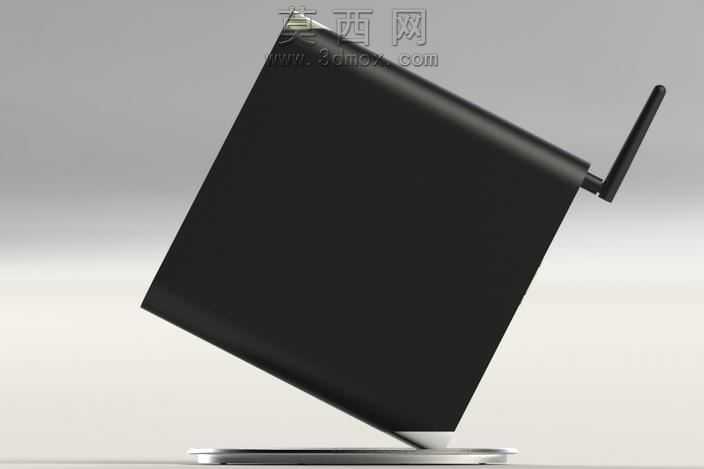

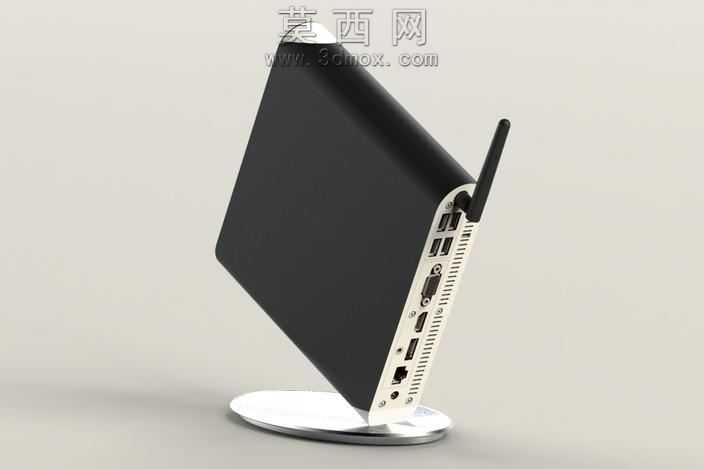

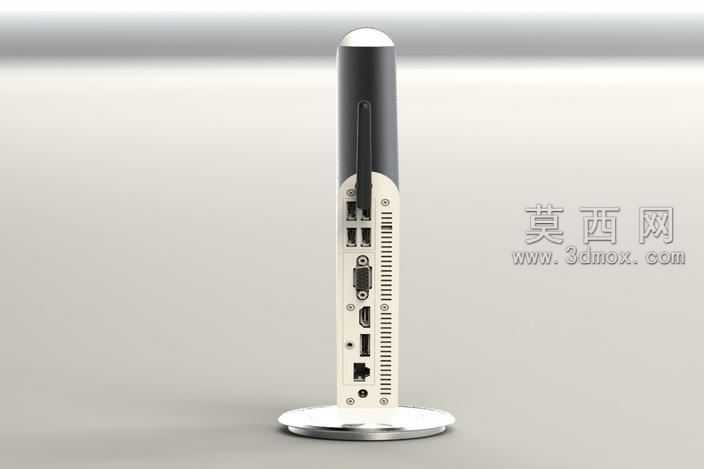

本作品为华硕Eee1501瘦客户机的三维建模设计成果，建模过程依托SolidWorks平台完成全参数化构建，完整还原了该款迷你主机的外观造型与外部接口结构。建模初期先梳理产品的整体比例关系，确定立式带底座的主体形态，先绘制底座的椭圆轮廓草图，通过拉伸、圆角命令构建出圆润的承托底座，再处理底座与主机身的连接转轴结构，还原产品可调整俯仰角度的支撑设计。主机身部分采用曲面与实体结合的建模方式，先勾勒出侧面的楔形轮廓，通过放样命令生成顺滑的机身曲面，对机身边缘做统一的小圆角处理，还原产品简约柔和的外观质感。机身背部的外置天线部分单独建模，通过旋转、拉伸命令构建天线的圆柱杆体与转轴连接结构，还原天线可转动调整的结构特征。机身正面的接口区域严格对照实物尺寸排布，依次构建出存储卡插槽、USB接口、音频接口、电源按键的细节结构，每个接口的凹槽深度、边角弧度都做精细化处理，保证与实物外观一致。材质渲染阶段，为机身主体的黑色区域赋予磨砂哑光塑料材质，调整材质的粗糙度参数还原细腻的磨砂颗粒质感，避免出现过度反光的塑料廉价感；底座与机身正面侧边的白色区域赋予亮面PC材质，添加轻微的反射效果体现光滑的表面质感；天线部分采用与机身一致的黑色磨砂材质，接口内部的金属触片赋予金属材质，添加轻微的拉丝纹理提升细节真实度。渲染场景采用浅灰色纯色背景，搭配柔和的三点布光，主光从侧上方打亮产品主体轮廓，补光弱化暗部死黑区域，轮廓光勾勒产品边缘提升立体感，最终渲染图清晰展现产品的外观细节与材质质感。设计过程中充分考虑迷你主机的空间利用率，外部结构的排布兼顾美观与实用，立式底座的设计既减少桌面占用空间，也能调整角度适配不同的摆放场景，整体建模精度满足外观展示、结构参考的使用需求，所有特征均保留参数化历史记录，可根据需求调整尺寸比例或修改细节结构。
