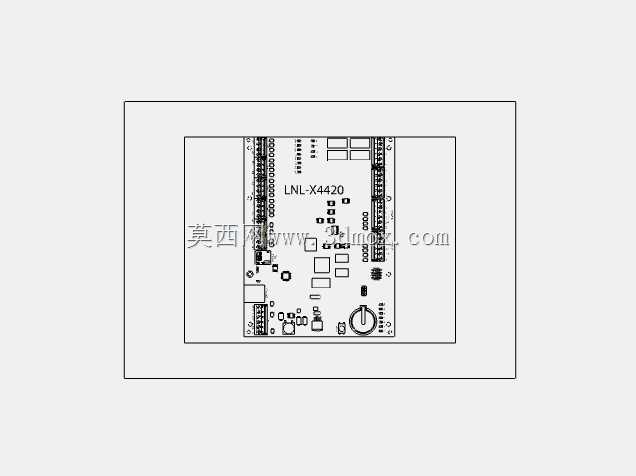

Lenel双读卡器门禁控制器主板结构

　　这款双读卡器控制器主板是楼宇安防与自控系统集成场景下的核心控制单元，主要承担门禁点位接入、信号转换、协议对接的核心功能，适配中大型商业楼宇、产业园区、公共场馆的出入口管控需求，可直接接入OnGuard系统平台，实现单主板最多64个门点的信号接入与逻辑管控，无需额外堆叠多块控制板卡，能有效缩减弱电井内控制设备的安装占用空间。从板载接口布局来看，主板预留了标准以太网接入端口，可直接通过TCP/IP链路与上位服务器完成数据交互，板载两个下行扩展端口，可根据项目实际点位需求，外接IO模块、读卡器接口扩展板，灵活拓展输入输出点位容量，无需更换核心控制主板即可完成点位扩容，适配项目后期的门禁点位增补需求。

　　在通讯可靠性设计上，板载电路做了本地数据缓存处理，当上位服务器通讯链路中断时，主板可独立维持本地门禁点位的通行权限校验、开关门动作执行、事件记录暂存，待链路恢复后自动完成数据补传，避免通讯故障导致的门禁系统瘫痪，满足高等级安防场景的连续运行要求。协议适配层面，板载固件集成了ASHRAE BACnet协议栈，可直接作为楼宇自动化系统的接入节点，最多支持63个BACnet点位的映射配置，可将门禁系统的门磁状态、开门按钮信号、读卡器在线状态、非法闯入告警等信号映射为楼控系统可识别的点位，也可接收楼控系统下发的消防联动开门、分区布撤防等控制指令，实现安防系统与楼宇自控系统的双向数据交互，无需额外部署协议转换网关，减少跨系统对接的硬件成本与调试工作量。从PCB布局设计来看，板载元件排布遵循强弱电分离原则，通讯接口区域做了防雷击、防浪涌的电路防护设计，读卡器接口、IO接口均带有光电隔离电路，避免外部线路的浪涌电压串入核心控制电路造成芯片损坏；电源输入区域预留了宽电压适配电路，可适配现场不同规格的直流供电输入，降低现场供电适配的改造成本。安装边界上，主板采用标准板卡安装孔位，孔位间距适配主流门禁控制器的机箱安装位，可直接替换同规格的老旧控制板卡，无需重新在机箱内打孔固定，板载接口均采用标准插拔式接线端子，接线时无需焊接，可提升现场施工的接线效率，端子旁印有清晰的丝印标识，标注每个端子的信号定义、接线极性，避免施工时接错线路导致的板卡烧毁。

　　板载状态指示灯排布在板卡边缘区域，安装到机箱后可直接通过指示灯观察主板供电状态、通讯链路状态、各端口运行状态，无需拆开机箱即可完成基础故障排查，降低后期运维的排查难度。从电路设计逻辑来看，主板核心控制区域做了独立的晶振与复位电路设计，保证长时间运行下的时钟精度，避免时钟偏移导致的通行权限时效判断错误；读卡器接口支持韦根、RS485两种主流读卡器通讯协议，可适配不同品牌、不同类型的读卡器设备，无需为了适配控制器更换前端读卡器设备，降低项目改造的设备替换成本。IO端口支持干接点输入与继电器输出，可直接对接门磁、开门按钮、电锁等前端设备，输出端口带有继电器触点保护电路，可承受电锁启停时的反向电动势冲击，延长继电器的使用寿命。

　　在实际项目应用中，该主板可安装在楼层弱电井的门禁控制箱内，通过以太网接入核心机房的安防服务器，下行端口可连接楼层内的读卡器、门磁、电锁设备，同时通过BACnet协议接入楼宇自控平台，实现消防告警时的对应楼层门禁自动全开、上班高峰期公共区域门禁常开等联动逻辑，也可将各门禁点的通行数据上传至楼控平台，作为楼宇人员密度分析、空调新风联动调节的数据参考，打通安防系统与楼控系统的数据壁垒，避免各系统独立运行形成的信息孤岛。板卡的PCB板材采用工业级阻燃板材，可适应弱电井内-10℃到60℃的工作环境温度，在潮湿、多尘的安装环境下也能保持稳定运行，板载接插件均采用镀金触点，避免长期使用后触点氧化导致的接触不良问题，减少后期运维的板卡更换频率。
