Lenel双读卡器接口门禁控制主板结构

项目分类:变压器/电感器 发布时间:2025-02-20 ID:940166
  • Lenel双读卡器接口门禁控制主板结构

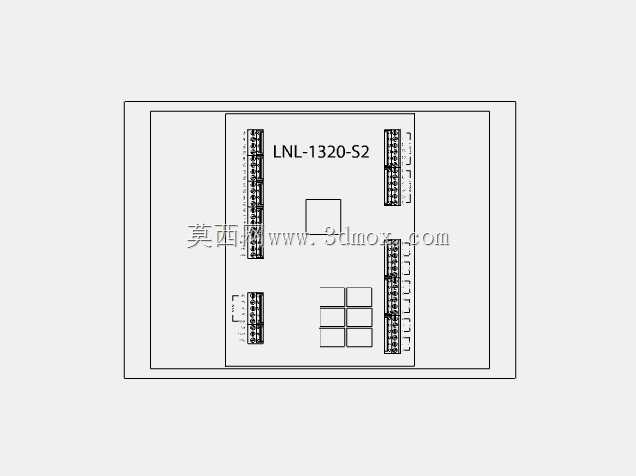

  在商用楼宇、产业园区、涉密办公区的出入口控制体系搭建中,双读卡器接口模块是前端识别设备与后端门禁管理主机之间的核心衔接部件,本次呈现的LNL-1320-S2主板,正是适配Lenel访问控制解决方案的专用DRI模块,其结构设计完全围绕门禁系统的现场布线、设备兼容、运行稳定性需求展开。从实际工程落地的场景来看,这类模块通常安装在门禁竖井的控制箱内,或是出入口侧的弱电预埋盒中,需要同时对接门内侧与外侧的两套识别设备,因此PCB板的接口布局直接决定了现场施工的布线效率与后期维护的便捷度。观察板卡的结构排布,四组接线端子分别布置在板卡的左侧、右侧与下侧边缘,其中两组长排端子对应Wiegand协议或时钟数据通信的读卡器接线,可兼容常规ID/IC卡读卡器、带密码键盘的识别终端,另外两组端子则预留了RS-485总线接线位,支持符合OSDP开放式监管设备协议的读卡器接入,这种分散式的端子排布避免了多组线缆在板卡单侧堆积,施工时可根据进线方向就近压接,减少线缆弯折半径,降低弱电信号的干扰概率。

  从功能实现的角度,这块主板承担着前端识别数据的中转、锁具状态控制、离线访问模式管理的核心作用,板载的逻辑处理单元可独立存储八组不同的卡格式识别规则,同时支持磁卡、韦根卡的发行代码解析,就算后端管理主机临时离线,模块也能独立完成锁定、解锁操作,以及设施代码离线访问的权限校验,不会出现门禁系统整体瘫痪的问题。在结构设计层面,板卡采用标准的矩形PCB轮廓,四角预留了固定安装孔位,可直接适配常规门禁控制箱内的导轨安装支架或是螺丝固定柱,安装孔的间距符合弱电控制板卡的通用安装规范,替换同类型旧模块时无需重新在控制箱内打孔,大幅降低存量系统改造的施工成本。板卡上的元件排布做了明确的分区,接口防护元件靠近接线端子布置,可第一时间泄放接线端引入的浪涌电流,逻辑处理元件集中在板卡中部区域,外围预留了足够的散热间隙,就算控制箱处于密闭的竖井环境中,长时间运行也不会出现局部积热导致的运行不稳定问题。

  考虑到门禁系统7*24小时不间断运行的需求,板卡的走线设计做了强弱电分离处理,读卡器供电回路与信号通信回路在PCB内层分开布线,避免供电线路的纹波干扰韦根信号的传输稳定性,同时每个接线端子旁都丝印了清晰的引脚定义,现场施工人员无需查阅额外手册就能完成接线,减少接错线导致的设备烧毁风险。另外板卡预留的状态指示灯位在板卡边缘,安装到控制箱后可通过箱门的观察窗直接查看模块运行状态,日常巡检时无需打开控制箱就能判断设备是否正常工作。在安装边界上,这块板卡的整体厚度控制在常规弱电板卡的标准范围内,外围元件没有超出PCB板的轮廓边界,装入标准的DIN导轨安装外壳后不会出现元件顶壳的问题,适配市面上绝大多数通用门禁控制模块的安装外壳,无需单独定制壳体就能完成现场部署。对于做门禁系统三维排布、弱电箱结构设计的工程师而言,这个模型可直接用于控制箱内的布板仿真,验证接线空间、安装孔位匹配度,提前规避现场安装时出现的结构干涉问题,也能用于系统集成方案的可视化展示,直观呈现前端读卡器与控制模块的接线逻辑关系。
