钢铁厂钢支柱夹层支撑结构重建设计

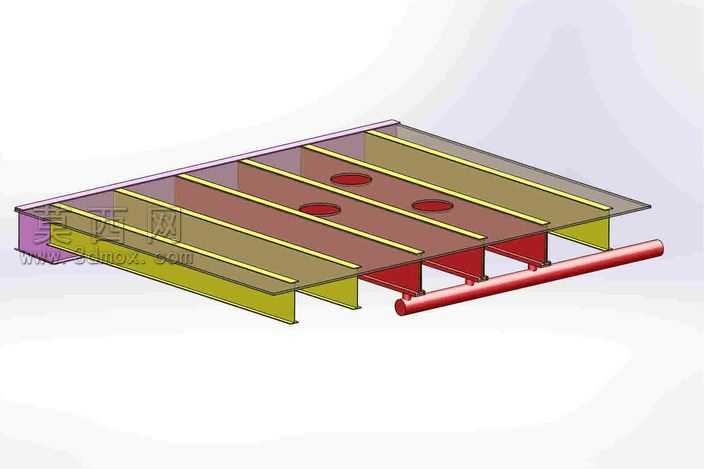

本作品为钢铁厂场景下的钢支柱夹层支撑结构重建三维设计，采用SolidWorks完成全参数化建模，建模过程严格遵循钢结构设计规范与现场实际工况要求，对原有夹层支撑结构的受力缺陷进行针对性优化。建模阶段首先完成基准面与基准轴的搭建，精准定位每一根支撑构件的安装位置，上层承载平台采用带肋钢板结构，建模时对钢板厚度、肋条排布间距进行参数化设定，肋条沿平台长度方向均匀布置，有效分散平台上部荷载，避免局部应力集中。平台表面预留的三个圆形开孔，建模时精准匹配现场管线穿越的尺寸要求，开孔边缘做倒角处理，还原实际加工的工艺细节。下部支撑体系采用竖向钢支柱搭配横向连接圆管的结构形式，竖向支柱与上层平台肋条位置一一对应，保证荷载的垂直传递，横向圆管将多根竖向支柱串联为整体，提升结构整体的抗侧移能力，建模时对构件间的焊接连接位置做贴合处理，还原真实的装配关系。材质渲染阶段，上层承载平台赋予哑光金属钢板材质，调整材质粗糙度模拟工业场景中钢材的使用质感，支撑肋条与竖向支柱赋予红色防锈漆材质，还原钢结构现场的涂装效果，横向连接圆管赋予亮面金属管材材质，区分不同构件的功能属性，渲染时添加柔和的环境光，清晰展现各构件的结构轮廓与装配关系。设计思路围绕原有夹层结构的承载力不足问题展开，通过优化肋条排布密度、增加横向连接构件提升结构整体刚度，重建后的结构可满足钢铁厂现场设备堆放、人员通行的荷载要求，所有构件的尺寸参数均可根据现场实际安装需求进行调整，模型完整还原了结构的装配逻辑与细节特征，可用于结构受力验算、施工方案交底以及加工制作参考，建模过程中对每一个构件的配合间隙做合理设定，符合钢结构实际安装的公差要求，避免出现干涉问题，整体模型结构清晰，参数完整，能够直观展现夹层支撑结构的重建方案与构造细节。
