机加工用可调角度V型定位支承块

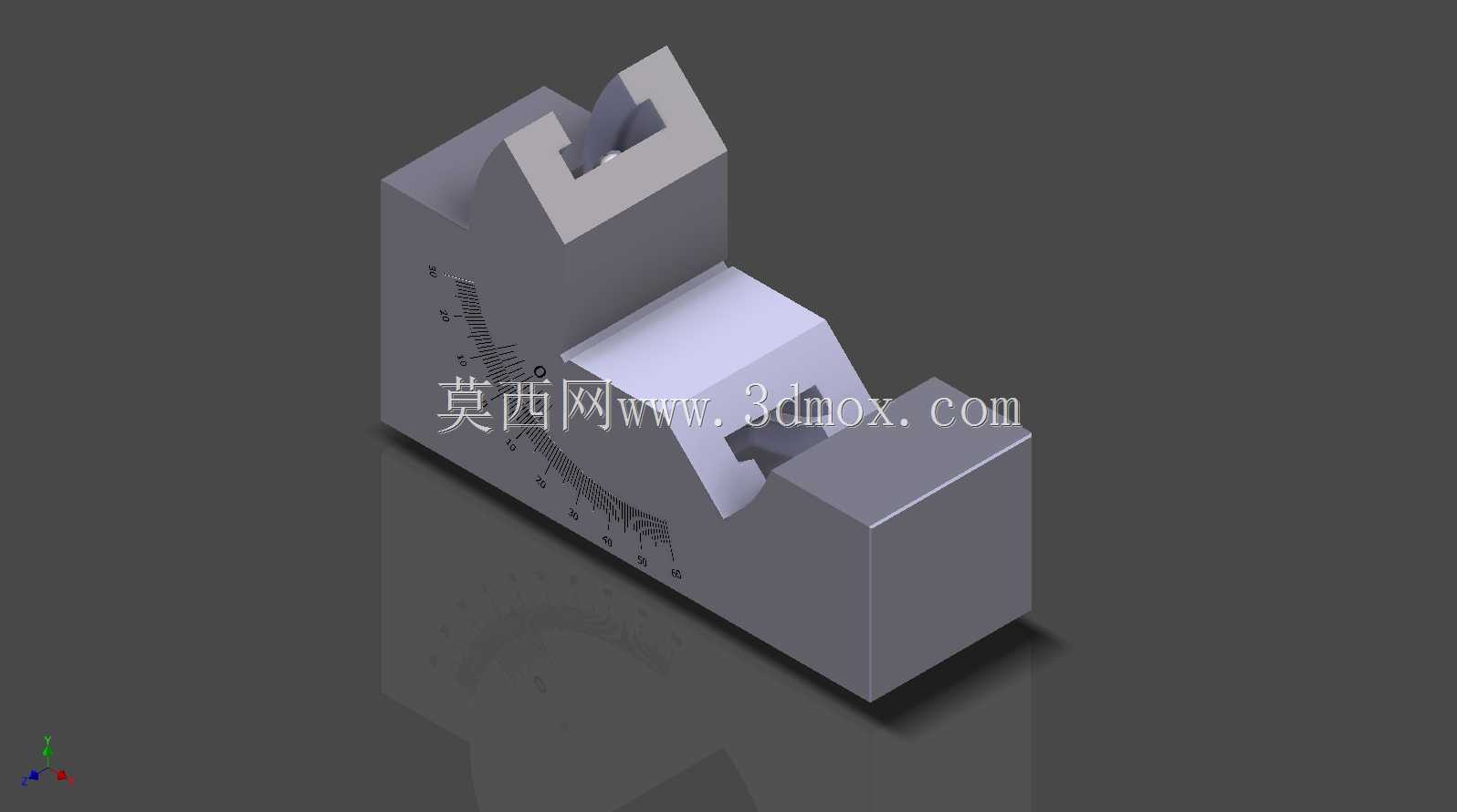

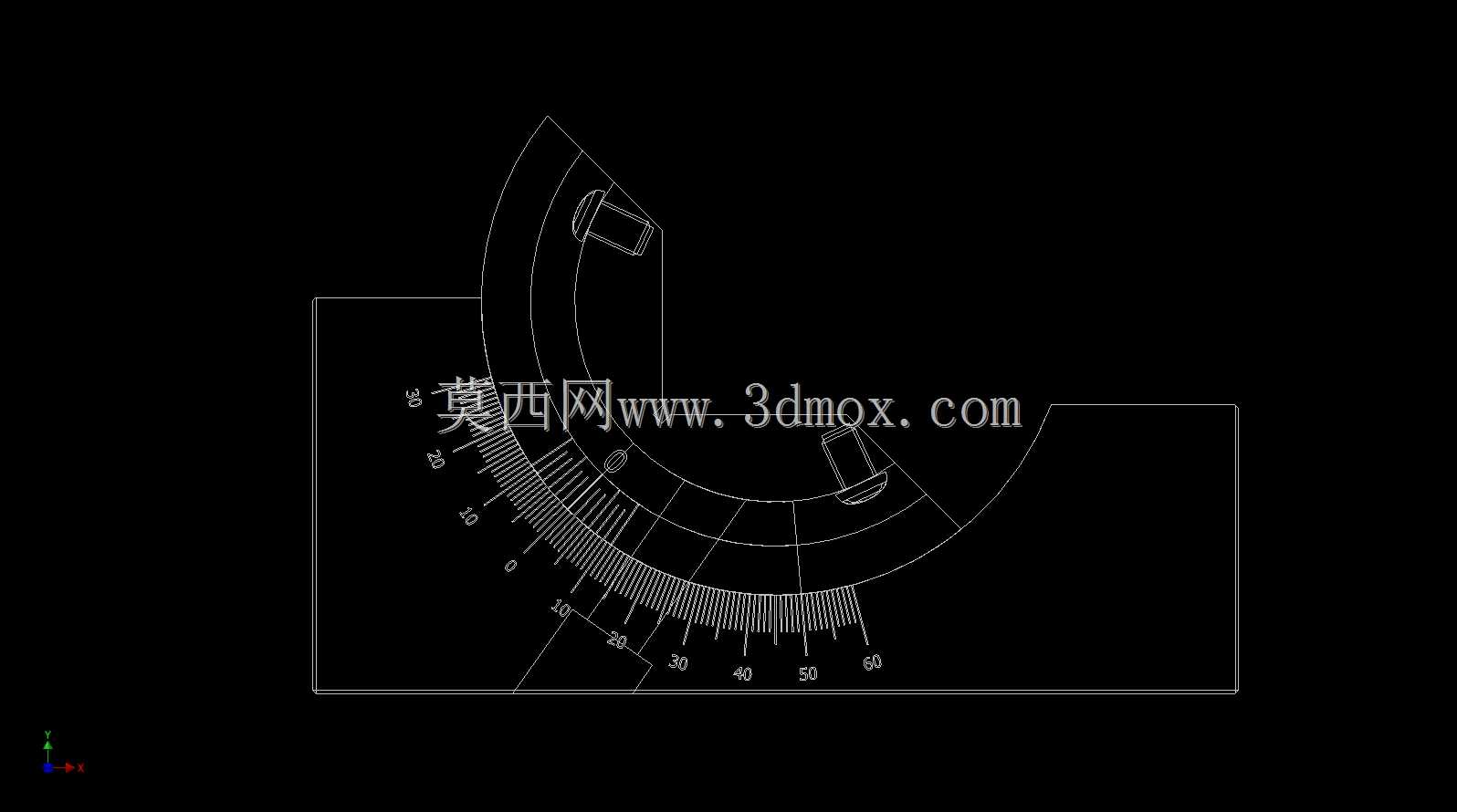

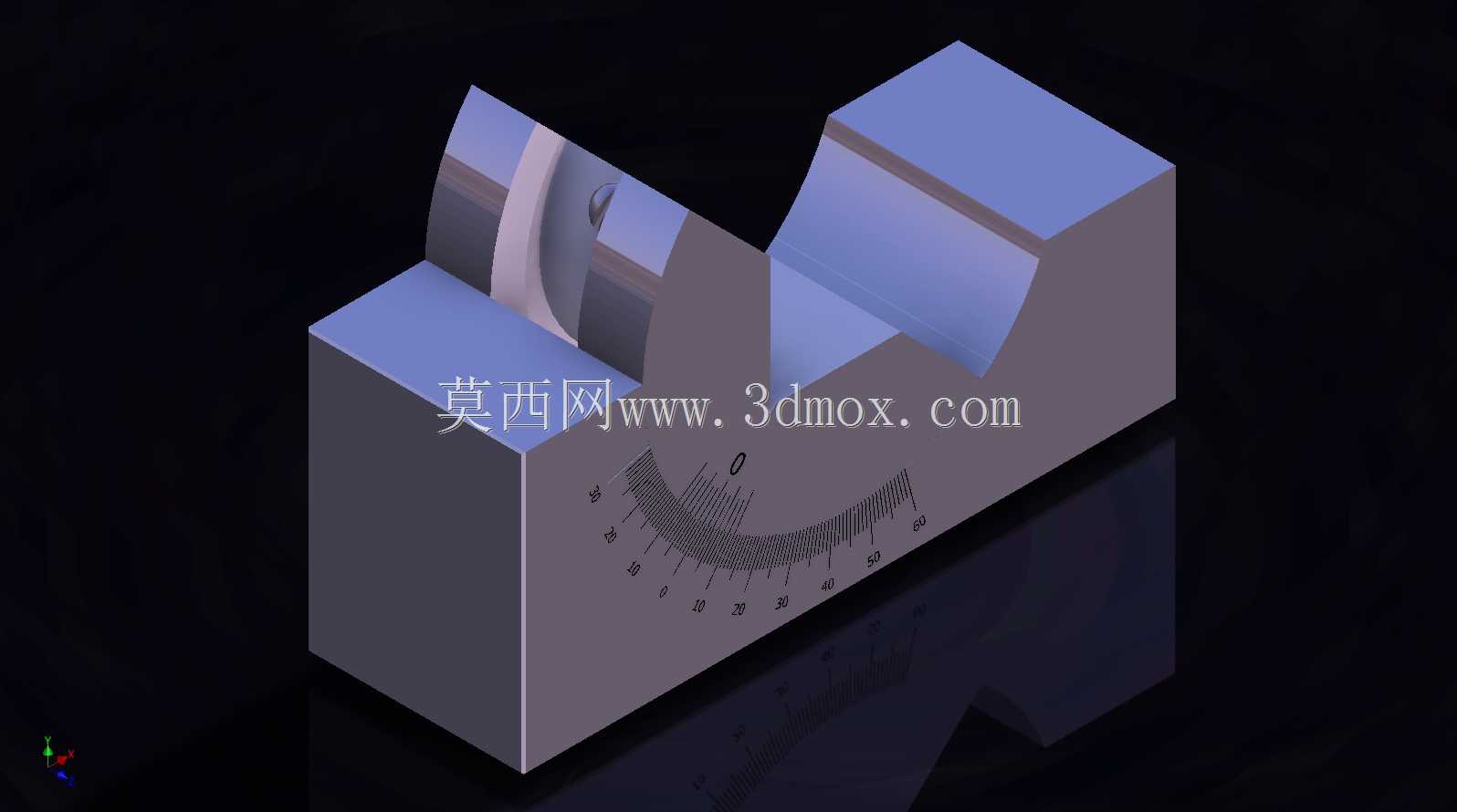

　　在常规机加工、钳工划线、工件检测工序里，经常会遇到需要将轴类、套类工件倾斜特定角度完成加工或测量的场景，普通固定角度V型块只能实现水平或固定倾角的支承，无法适配多规格角度的装夹需求，可调角度V型块正是针对这类场景设计的专用工装支承件。这款可调V块的底座采用整体式直角结构，底面为精加工基准平面，可直接贴合机床工作台、划线平台或者检测平台的工作面放置，无需额外制作过渡安装板，底座侧面加工有角度刻度线，刻度沿弧形调节轨迹均匀排布，可直接读取当前V型槽的倾斜角度，省去了反复打表找正角度的辅助时间。

　　上部的V型支承体通过铰接结构与底座连接，铰接轴的位置经过同轴度校准，保证角度调节过程中V型槽的中心高度变化量控制在合理范围内，不会出现工件轴线偏移过大的问题，V型槽的夹角采用通用90度设计，可适配不同直径的圆柱形工件，槽口边缘做了微小倒角处理，避免工件装夹时被棱边刮伤表面，也能减少槽口应力集中，延长工装的使用寿命。锁紧机构设置在V型支承体的侧部，调节到目标角度后拧紧锁紧件，即可将V型支承体与底座刚性固定，锁紧后可承受铣削、钻削工序的切削力，不会出现角度滑移的问题，锁紧操作无需额外专用工具，使用普通内六角扳手即可完成，适配车间常规工具配置。

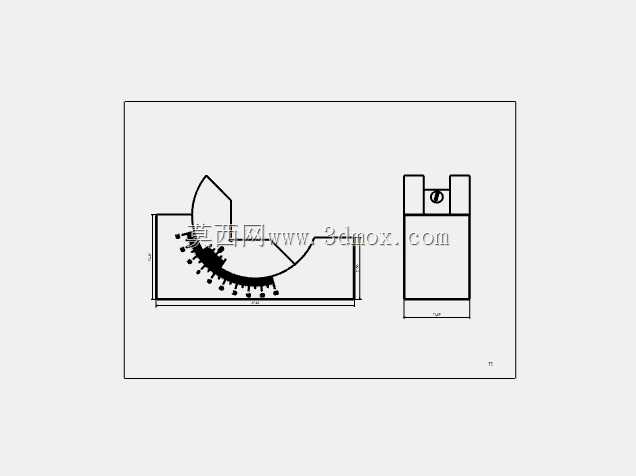

　　外形尺寸方面，这款V块的基准底面长度75mm、宽度25mm，属于中小型工装规格，占用工作台面积小，可适配小型钻铣床、台式钻床的工作台安装，也可直接放置在钳工划线平台上使用，安装时可通过底座两侧的工艺槽使用压板压紧固定，也可依靠自身重量完成轻载工况下的定位，无需额外固定。从设计思路上看，这款V块没有采用复杂的蜗轮蜗杆调节结构，而是采用直接铰接加刻度指示的结构，一方面降低了工装本身的制造成本，另一方面减少了复杂结构带来的间隙误差，角度调节的响应速度更快，适合车间现场频繁调整角度的使用场景。

　　V型支承体的工作面做了淬火处理，表面硬度达到工装使用要求，长期与工件接触不会出现明显的压痕或磨损，底座采用铸铁材质，减震性能好，可吸收加工过程中的微小振动，提升工件加工的表面质量。在实际使用中，这类可调V块通常成对使用，两个V块调整到相同角度后共同支承长轴类工件，可完成斜孔钻削、斜面铣削、倾斜角度划线等工序，也可单独使用支承短轴类工件完成角度检测，相比制作专用角度工装，这类通用可调V块的适配性更强，可覆盖0到60度范围内的常用倾角装夹需求，大幅减少车间专用工装的储备数量，降低工装管理成本。结构设计上还考虑了排屑需求，V型槽的底部预留了微小的排屑间隙，加工过程中产生的切屑不会堆积在槽内影响工件的定位精度，日常清理也十分方便，使用压缩空气即可吹净槽内残留的切屑和切削液。铰接部位做了防尘处理，可阻挡切屑粉末进入铰接间隙，避免长期使用后出现调节卡滞的问题，日常维护仅需定期在铰接点加注少量润滑油即可，维护成本极低。
