LNL-X2210门禁控制主板结构设计

　　在商用楼宇、产业园区、政企办公场所的物理安全体系搭建中，门禁控制类主板是整套出入口管控系统的核心运算与信号中转单元，LNL-X2210主板作为适配PoE供电架构的控制载体，其结构设计直接决定整套门禁系统的部署效率、运行稳定性与扩展兼容性。从实际工程落地的场景来看，这类主板常被嵌入门禁控制箱内，与读卡器、电锁、门磁、出门按钮等末端设备形成信号链路，承担人员权限核验、门锁状态监测、异常事件上报、供电链路分配等核心功能，尤其适配中大型组网的门禁系统部署，可支持多门点位的集中管控与分布式信号传输。

　　从产品功能特性的设计逻辑来看，该主板预留了多组标准接线端子排，沿板边单侧排布的端子布局，充分考虑了控制箱内的走线空间，施工时可将强电供电线、弱电信号线沿不同方向梳理固定，避免线间信号干扰。板载的PoE供电模块区域做了独立的铺地隔离，可直接通过网线获取电力与数据信号，无需额外布设独立供电线路，大幅降低老旧楼宇改造场景下的布线施工量，也减少了多线路并行带来的故障排查难度。板上设置的拨码开关区域位于板卡中部偏侧位置，调试人员无需拆卸整板即可完成地址拨码、功能参数切换的操作，适配现场调试的操作习惯。

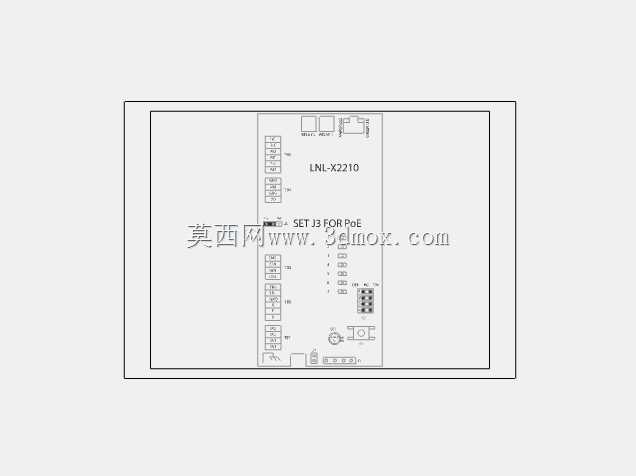

　　在结构设计思路上，该主板采用标准矩形PCB构型，板边预留了四个对称的固定安装孔，孔位间距符合常规门禁控制箱内的安装立柱尺寸，可直接通过铜柱配合螺丝完成固定，无需额外定制安装转接件。板上元器件布局遵循信号流向排布原则，网络接口、PoE处理模块位于板卡进线侧，端子排位于出线侧，核心处理芯片位于板卡中部，周边搭配滤波电容、防护器件，既缩短了高频信号的传输路径，也让板上散热空间分布更均匀，长时间连续运行时不会出现局部热量堆积的问题。板卡边缘做了圆角处理，避免安装施工时板边毛刺划伤施工人员，也减少了板边铜箔外露引发短路的风险。

　　从安装边界与尺寸适配的角度来看，该主板的整体外廓尺寸适配主流的壁挂式门禁控制箱内仓空间，安装后板卡与控制箱侧壁、箱盖之间预留了足够的走线与散热间隙，即使箱内同时布设多块扩展板卡，也不会出现元器件干涉的问题。板上接口的高度经过统一校核，所有接线端子、网络接口的顶部高度保持一致，盖上控制箱盖后不会出现接口顶触箱盖的情况，同时接口的插拔操作空间充足，后期维护更换线路时无需拆卸整板即可完成操作。针对工业现场可能出现的浪涌、静电问题，板上的信号接口端都搭配了对应的防护器件，可抵御一定强度的静电放电与线路浪涌冲击，提升复杂电磁环境下的运行可靠性。

　　在实际选型应用中，这类主板可适配不同类型的电锁与读卡器设备，端子排的引脚定义兼容主流门禁设备的接线标准，无需额外制作转接线缆即可完成设备对接。板上设置的状态指示灯位于板卡边缘靠近观察窗的位置，控制箱闭合后也可通过指示灯直观判断主板供电、网络连接、端口运行的状态，日常巡检时无需开箱即可快速排查设备运行故障。针对多板卡组网安装的场景，该主板的板厚与元器件高度都做了统一规范，多块板卡平行安装在控制箱内时，板间间距可控制在合理范围，既节省控制箱内的安装空间，也保证板间空气流通满足散热需求。
