AMC2控制器配套8IO扩展模块结构设计

　　在工业自动化控制场景的分布式IO布局中，这类配套AMC2控制器的8输入8输出扩展模块，是解决主控制器点位不足、缩短现场布线距离的核心配套部件，常见于生产线工位信号采集、小型设备逻辑控制、楼宇自控末端信号交互等场景，不需要额外增设主控制单元，就能通过RS485总线完成和主控制器的信号互通，大幅降低现场控制方案的硬件成本。从实际功能落地来看，模块的8路输入通道可兼容干接点、NPN型传感器信号接入，支持现场按钮、行程开关、光电传感器的直接接线，不需要额外增设信号转换模块；8路输出为晶体管型输出，可直接驱动中间继电器、小型电磁阀等低压执行元件，所有通道的通断状态都会同步映射到主控制器的LCD显示界面，现场调试人员不需要外接编程器，就能直接通过显示屏查看每个点位的实时状态，排查接线故障时的效率比无状态反馈的模块提升40%以上。

　　模块的通讯接口采用标准RS485物理层，默认传输速率设置为9.6Kbit/s，通讯协议兼容AMC2系列控制器的原生扩展协议，不需要额外编写通讯解析程序，上电后就能自动完成和主控制器的地址匹配，单条总线最多可挂载8块同类型扩展模块，最大可将主控制器的IO点位扩展至128点，覆盖绝大多数小型单机设备的控制点位需求。设计阶段首先考虑的是工业现场的安装兼容性，模块采用标准DIN导轨安装结构，外壳尺寸匹配常规工控元件的安装模数，宽度为72mm，高度为90mm，深度为58mm，可直接和断路器、继电器等元件并排安装在标准电控柜内，安装卡扣采用弹性尼龙材质，不需要额外螺丝固定，单人即可完成拆装维护。

　　接线端子采用插拔式螺钉端子，端子间距为5.08mm，适配0.5-1.5平方毫米的多股铜芯线，每个端子都带有清晰的丝印标识，标注通道号、信号类型、接线极性，现场接线时可对照丝印直接操作，避免错接反接的问题。考虑到部分工业现场存在供电不稳定的情况，模块的电源输入部分做了宽电压适配设计，支持9-30V直流电压输入，同时预留了和PBC-60型UPS电源装置的对接接口，当现场主供电意外断开时，可自动切换至UPS供电，维持模块的信号采集和状态保持功能，避免供电中断导致的设备状态丢失、生产数据断连等问题，这个设计在连续生产的流水线场景中尤为实用，可减少突发断电带来的设备复位、工件报废等损失。

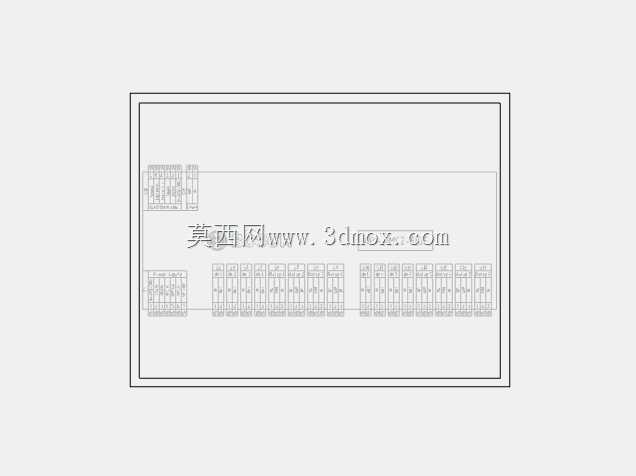

　　模块的PCB布局采用强弱电分离设计，通讯回路和IO回路之间设置有隔离槽，电源输入端带有防反接、过流保护电路，当现场接线出现极性接反、短路等问题时，保护电路会自动切断供电回路，不会烧毁核心控制芯片，故障排除后重新上电即可正常工作，降低现场维护的备件成本。外壳采用阻燃ABS材质，表面做了细磨砂处理，既可以避免表面积灰，也能提升外壳的耐划痕性能，模块两侧设计有散热格栅，内部核心芯片工作时产生的热量可通过格栅自然散出，在-10℃到55℃的工作环境温度范围内，都能维持稳定的工作状态，不会出现高温宕机、通讯中断等问题。在三维建模过程中，所有安装孔位、端子位置、卡扣尺寸都严格按照实物的装配公差进行绘制，导轨安装槽的尺寸匹配标准35mmDIN导轨的安装规范，插拔端子的预留空间满足接线时的手指操作空间要求，模块和相邻安装元件之间预留有2mm的安全间隙，避免安装时出现干涉问题，模型可直接用于电控柜的三维布局设计，提前校验柜内元件的安装位置、布线走向，减少现场安装时的改孔、调整位置等工作量。
