TECOM TS1084门禁内存扩展模块结构设计

　　在商用楼宇门禁系统的现场运维场景中，不少早期部署的Challenger10、ChallengerPlus系列门禁面板常面临用户容量不足的问题，原厂标配的存储仅支持2000个用户身份信息录入，随着楼宇入驻企业增多、人员流动频繁，原有容量完全无法满足多楼层、多分区的门禁权限管理需求，TS1084内存扩展模块正是针对这一实际痛点开发的配套硬件。从结构设计层面看，该模块采用标准PCB板载集成方案，整体外形为规则矩形板件，板边预留了与门禁主控面板匹配的定位安装孔位，安装时无需对原有面板进行开孔改造，直接通过板对板接插件与主控单元连通，安装边界完全适配原有面板的内部预留空间，不会出现干涉、凸起等问题，现场改造无需额外加工结构件，大幅降低了运维改造的工时成本。

　　模块核心功能围绕用户容量扩展与数据冗余安全设计，搭载该模块后，门禁面板的用户识别码（PIN）存储容量可从原有的2000个提升至65535个，完全覆盖中大型商用楼宇、产业园区的人员权限管理需求。在数据安全层面，模块设计了双副本存储机制，一份活动运行数据库存储在模块自带的高速存储介质中，保障日常身份识别的响应速度，另一份备份数据库实时同步写入板载的microSD卡卡槽内，设备正常运行过程中会持续校验microSD卡内的备份数据完整性，一旦检测到运行数据库出现异常，模块会自动触发后台自修机制，调用备份数据完成修复，整个修复过程不会中断门禁系统的正常运行，不会出现门禁锁死、权限失效等影响通行的问题，这一设计对于医院、交通枢纽、大型写字楼这类对通行连续性要求极高的场景尤为重要。

　　当模块本身出现硬件损坏需要更换时，运维人员无需重新录入所有用户权限数据，只需将原有模块上的microSD卡取出，插入替换的新模块中，通电后模块会自动将卡内备份的数据库恢复到运行存储中，整个更换过程无需连接上位机下载配置，也不需要专业技术人员到场操作，普通物业运维人员即可完成更换，大幅缩短了故障恢复时间。硬件配置上，该模块采用32位处理器作为运算核心，相比前代同类型扩展模块，用户信息检索的响应速度提升了一倍，人员刷卡或输入PIN码时的识别延迟控制在毫秒级，不会出现高峰期门禁通道拥堵的问题。模块还支持通过CTPlus配置软件完成远程固件升级，运维人员无需到现场拆取设备，即可在管理端完成模块的功能迭代与漏洞修复。

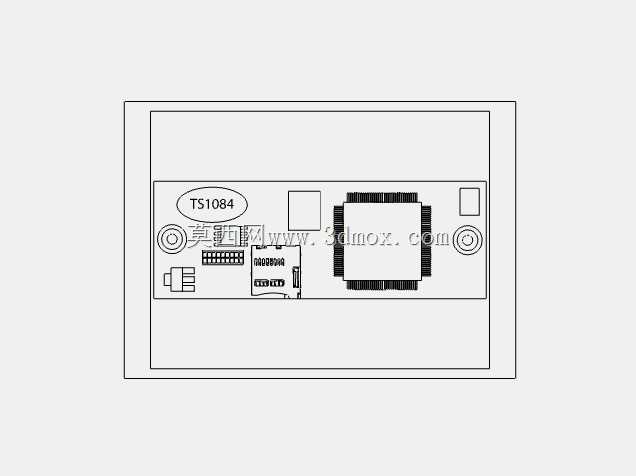

　　需要注意的是，当该内存扩展模块搭配Challenger V8四门或四电梯控制器使用时，必须同步配置对应规格的IUM模块，以适配扩展后的容量数据交互需求，避免出现数据读写不匹配、权限识别异常的问题。从PCB布局来看，模块上的接插件、存储芯片、处理器、状态指示元件均按照工业级硬件的布局规范排布，板边预留的固定孔位间距与原有门禁面板的内部安装柱完全匹配，接插件的插拔方向设计为垂直于面板安装面，安装时无需弯折排线，接插件的引脚做了防呆设计，不会出现插反烧毁模块的问题。microSD卡卡槽设计在模块侧边，安装到面板内部后仍可通过面板预留的维护口直接插拔存储卡，无需拆下整个扩展模块即可完成数据拷贝或存储卡更换，这一细节设计充分考虑了现场运维的操作便利性。模块整体的元器件选型均满足工业级宽温工作要求，可适应门禁面板内部密闭空间的工作温度环境，长期运行不会出现元器件过热降频、存储数据丢失的问题，板载的电源回路做了防浪涌、过流保护设计，可抵御门禁系统供电回路中的瞬时电压波动，提升模块在复杂供电环境下的运行稳定性。
