LNL-1300-S2访问控制主板结构设计

　　在智能建筑出入口管控、工业厂区周界安防这类需要多节点读卡器接入的场景里，单读取器接口模块的硬件适配性直接决定整套门禁系统的部署效率与运行稳定性，本次涉及的LNL-1300-S2主板，正是针对Lenels2系列控制器做旧系统替换迭代的核心衔接硬件。从实际工程落地的角度看，不少存量项目早年部署的LNL-1300系列门禁系统，随着控制器迭代出现接口协议匹配偏差、扩展端口不足的问题，更换整套系统的布线改造成本极高，这块主板的核心设计思路就是在不改动原有现场布线、读卡器安装位的前提下，实现新旧控制器与前端读取设备的无缝对接，省去重新穿线、点位调试的大量工时。

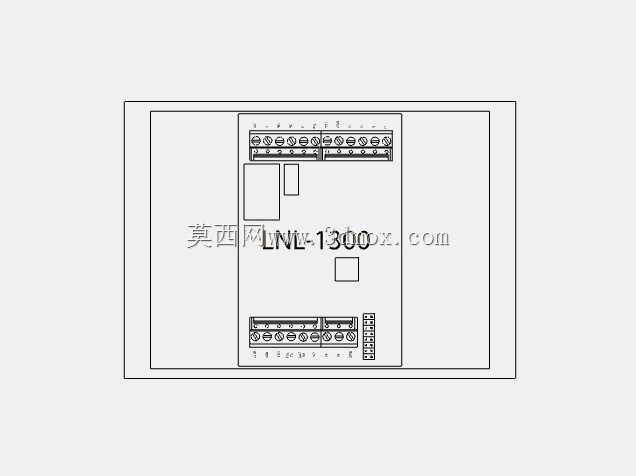

　　从板卡的功能布局来看，板身上下两侧排布的多组接线端子排，分别对应上行与控制器的通讯链路、下行与前端读卡器、门磁、电锁等外设的连接端口，端子间距按照常规弱电施工的压线标准设计，适配0.5-1.5平方毫米的多股铜芯线，现场接线时无需额外转接端子，直接压接即可保证接触可靠性。板身预留的方形空置区域，是为后续扩展功能模块预留的安装位，可根据项目实际需求选配不同的通讯子板或者IO扩展模块，不用重新设计整块主板的PCB布局，大幅降低不同项目配置的定制成本。

　　安装边界层面，这块主板的外形尺寸完全匹配原有LNL-1300系列模块的安装孔位，原有控制箱内的导轨固定位、螺丝安装柱都可以直接复用，板边到接线端子的预留距离满足弱电施工的线缆弯曲半径要求，不会出现接线后线缆过度弯折导致的线芯断裂隐患。板上的接口定义完全兼容旧系统的线序定义，现场替换时只需要按照原有线序逐根压接，不用重新核对点位表，能把单点位的替换调试时间压缩到十分钟以内，对于拥有上百个门禁点位的大型园区、写字楼项目来说，能大幅缩短系统升级的施工周期，减少施工对区域正常通行的影响。

　　从电路设计的角度，板载的通讯链路做了信号隔离处理，能抵御工业场景下常见的电磁脉冲干扰，避免周边大型机电设备启停时产生的电磁干扰导致读卡器通讯中断、门禁误动作的问题。板身的元件排布遵循强弱电分离的原则，电源回路与信号回路之间预留了足够的安全间距，避免电源串扰影响通讯稳定性，同时板上预留的固定孔位周边做了接地处理，安装到金属控制箱内时可以直接实现板卡接地，提升整套系统的防雷抗浪涌能力。在实际选型应用中，这块主板既可以作为旧系统升级的替换配件，也可以直接用于新建项目的智能控制器（ISC）与前端读卡器之间的链路衔接，支持多台读卡器的并行接入，满足单门、多门控制点的设备接入需求，不用额外配置分线模块，简化控制箱内的布线复杂度。
