博世AMC2配套16IO扩展模块结构设计

　　在工业自动化控制现场，分布式IO扩展模块是补足主控单元点位容量、拉近控制节点与现场传感器执行器距离的核心配套部件，这套对应博世AMC2控制体系的16路IO扩展结构，主要面向中大型门禁管控、产线分布式信号采集、小型设备集群联动这类需要拓展输入输出点位的应用场景，解决原生主控IO点位不足、信号传输距离过长带来的干扰问题。从实际落地的工况来看，这类扩展模块常被安装在弱电井、设备侧电控箱、产线分支接线柜内，和主控单元通过RS485总线完成数据交互，不需要额外布设长距离多芯控制电缆，就能把现场的开关量输入信号、输出控制指令就近接入控制网络，大幅降低现场布线的施工量与后期线路排查的难度。

　　从功能特性上看，该扩展模块支持16路数字量点位的扩展接入，通过RS485接口和AMC2主控建立通讯链路，默认通讯波特率设置为9600Bit/s，所有接入点位的实时输入输出状态，都可以直接同步到AMC2控制器配套的LCD显示界面上，运维人员在主控端就能直接查看每个点位的通断状态，不需要到现场逐个模块排查，大幅提升日常运维的效率。模块在设计时预留了UPS配套电源的适配空间，可以直接搭配PBC-60系列集成UPS功能的电源装置使用，即使现场出现临时供电中断的情况，模块也能维持短时间的正常工作，完成关键状态信号的记录与上传，避免掉电导致的状态数据丢失、控制逻辑错乱问题，这一点在安防门禁、关键设备状态监控这类对掉电数据留存有要求的场景里尤为实用。

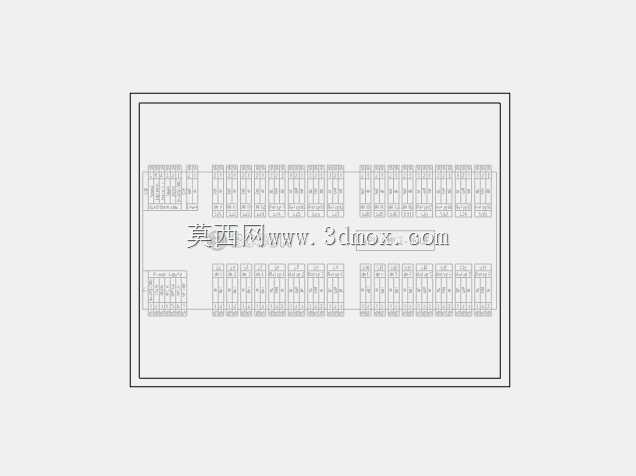

　　在结构设计思路上，这套模块的整体布局完全贴合工业电控柜内的安装规范，PCB板采用分层布线的设计逻辑，将RS485通讯回路、IO信号回路、电源供电回路做了物理分隔，避免不同回路之间的信号串扰，尤其是RS485通讯线路部分做了专门的走线避让设计，远离板上的电源高频区域，保证长距离总线通讯的稳定性。板载的接线端子全部采用插拔式结构，现场接线时不需要在板上拧线，预先压接好端子后直接插入即可，后期更换模块时也不需要重新梳理每一根线路，拔下端子排就能完成模块替换，大幅缩短现场维护的停机时间。模块的安装孔位完全兼容标准DIN导轨安装的尺寸规范，同时预留了螺丝固定的孔位，既可以卡在电控柜内的标准导轨上快速安装，也可以在振动较大的设备上用螺丝直接固定，适配不同的安装工况需求。

　　从安装边界与外形尺寸来看，模块整体采用窄体式的外形设计，宽度控制在标准单倍位电气模块的尺寸范围内，在电控柜内排布时不会占用过多的导轨空间，多个同类型模块并排安装时，相邻模块之间预留了足够的散热间隙，不需要额外预留通风空间就能保证长时间工作的散热需求。模块的对外接口全部布置在板体的同一侧，包括RS485通讯接口、电源输入接口、16路IO接线端子，现场布线时所有线路都可以从同一侧进线整理，柜内走线更加规整，也方便后期的线路标识与排查。模块的板边预留了扩展屏蔽层的接地点位，在电磁环境复杂的工业现场，可以将屏蔽层直接接到该点位，配合柜内接地排提升整体的抗干扰能力，避免强电设备启停带来的电磁干扰导致通讯异常、点位误触发的问题。

　　在实际选型适配时，需要注意该模块的通讯协议是完全匹配AMC2控制器的原生协议，不需要额外做协议转换配置，拨码开关设置好对应地址后就能直接接入主控网络，不需要复杂的参数调试，对于现场施工人员来说上手门槛很低。模块的IO端口全部做了光耦隔离设计，每一路输入输出都有独立的隔离保护，即使现场某一路信号出现过压、反接的情况，也不会影响整个模块甚至主控单元的正常工作，降低现场接线失误带来的硬件损坏风险。另外，模块的电源输入部分做了宽电压适配设计，可以兼容常规的工业直流供电范围，不需要额外配置专用的电源转换模块，直接接入柜内的直流控制母线就能正常工作，进一步简化现场的配电设计。
