铝合金材质简易机械支撑固定支架

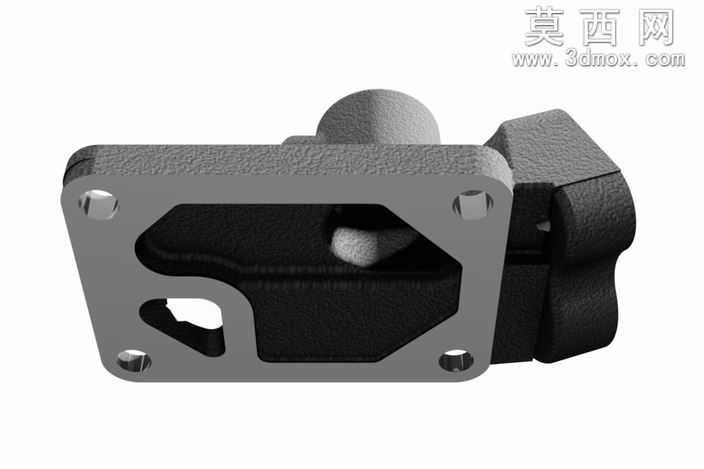

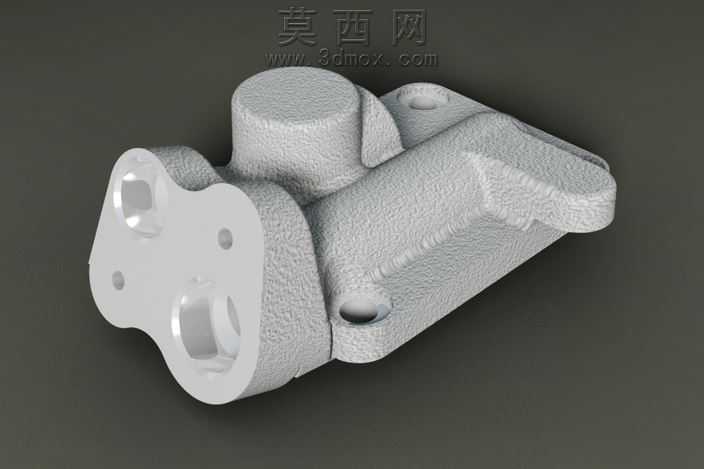

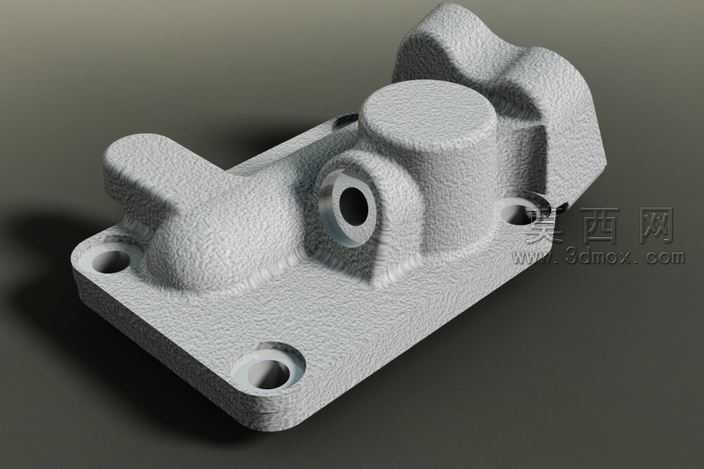

本作品为一款适配小型机械设备的支撑固定类机械支架，整体采用铝合金作为设计材质，通过三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工的工艺合理性要求，对每一处安装孔位、连接端面、支撑臂结构都做了精准的尺寸约束，确保模型可直接对接后续的生产加工环节。模型渲染阶段采用了贴近真实铸铝毛坯的材质表现，还原了铝合金铸件表面细微的颗粒质感，搭配柔和的工业产品打光方案，清晰呈现出支架各个部位的结构轮廓与细节特征，让观看者能够直观感知零件的实际形态。从结构设计来看，该支架主体采用一体化成型的布局思路，左侧设置带多组安装孔的连接法兰面，不同孔径的通孔分别对应主定位销连接、螺栓紧固的装配需求，法兰端面做了轻微的凸起加厚处理，提升连接部位的结构强度，避免装配受力后出现变形问题；中部为圆柱形的主体承载座，承担主要的支撑载荷传递作用，座体与两侧连接臂之间做了平滑的圆弧过渡，有效消除应力集中的隐患；右侧延伸出带安装孔的悬臂结构，可用于配套外接功能部件的固定，悬臂表面做了贴合受力方向的加强筋设计，在控制整体零件重量的前提下大幅提升悬臂的抗弯折能力。设计过程中充分考虑了零件的实际使用场景，整体质量控制在0.26公斤，材质密度设定为2.710克每立方厘米，完全匹配6061铝合金的材料物理属性，既保证了支架具备足够的结构强度满足设备支撑需求，又通过轻量化的结构设计降低了材料消耗与零件自重。模型同时提供了通用的STEP、IGES中间格式文件，可适配多款主流三维设计软件打开编辑，能够直接用于设备装配验证、加工工艺编制、3D打印样件制作等多个场景，整体结构无冗余设计，每一处几何特征都对应明确的功能需求，兼顾了实用性与工艺可行性，适合作为小型机械设备的配套支撑构件使用。
