通用电气航空发动机固定支架结构设计

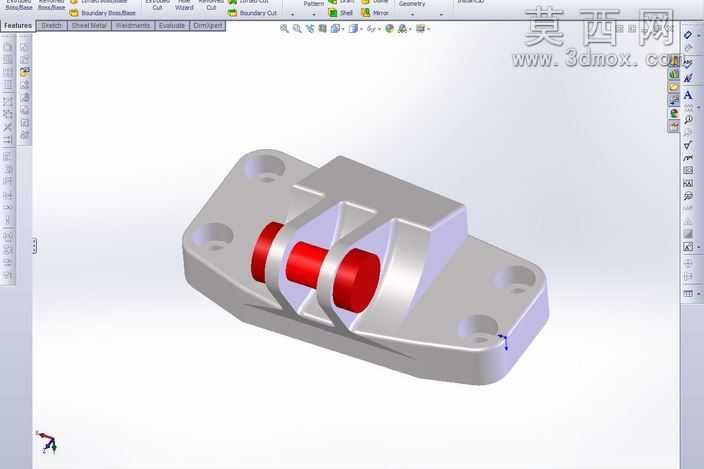

本作品为通用电气飞机发动机配套的固定支撑支架三维模型，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以底座安装基准面为草图平面，绘制带四个沉头安装孔的法兰底座轮廓，通过拉伸凸台命令生成底座基体，对底座边缘做等半径圆角过渡处理，消除应力集中的尖锐棱角，匹配航空构件的抗疲劳设计要求。中部支撑结构采用对称式双立板布局，在立板与底座衔接位置做渐变式加强筋过渡，筋板厚度随支撑高度线性收窄，在保证结构刚性的前提下尽可能降低构件自重，契合航空零部件轻量化的设计准则。中部的轴套安装位采用同轴心特征构建，红色标识的衬套安装区域与两侧立板做同轴度约束，保证衬套装配后与发动机安装轴的配合精度，轴套内壁预留了标准的衬套压装公差带，可直接用于后续的装配干涉校验。建模过程中对所有安装孔做了沉头深度、孔径的参数化标注，四个底座安装孔采用对称阵列方式生成，保证孔位相对安装基准的位置度公差符合航空装配要求。渲染阶段采用金属哑光材质模拟航空铝合金基体的表面质感，对中部衬套区域采用醒目的红色半金属材质区分功能区域，通过环境光遮蔽效果凸显立板与底座衔接处的加强筋结构轮廓，清晰展示支架的受力传递路径。设计过程中充分考虑发动机工作状态下的振动载荷传递，双立板对称布局可将发动机的径向载荷均匀分散至整个底座法兰面，避免局部应力集中导致的结构失效，所有非配合面均做了轻量化的材料去除处理，在满足结构强度要求的前提下最大化降低零件重量，适配航空设备的减重需求。模型的所有特征均保留完整建模历史，可根据不同型号发动机的安装尺寸快速调整轴套直径、立板高度、底座安装孔位等参数，具备良好的设计复用性，可直接用于航空发动机安装系统的结构验证、装配模拟以及后续的工程图导出工作。
