飞机机翼内部承力结构三维建模设计

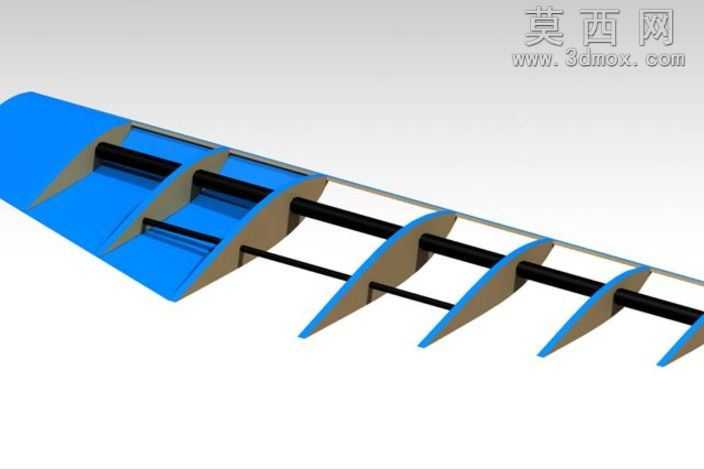

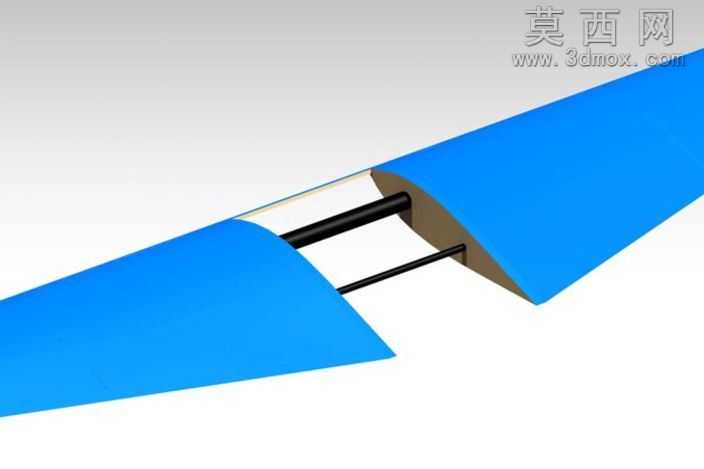

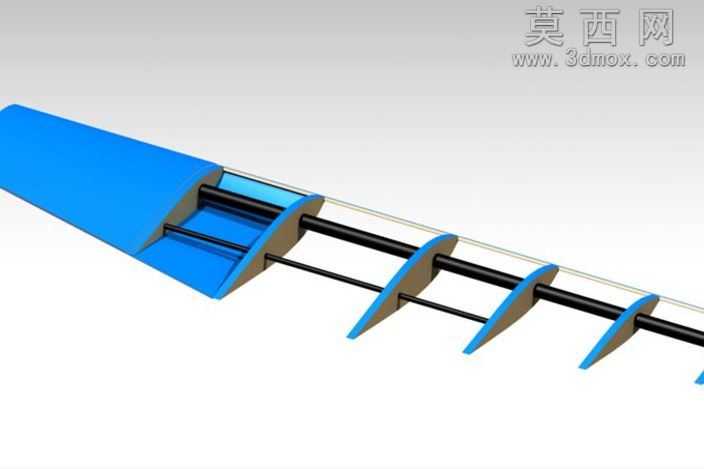

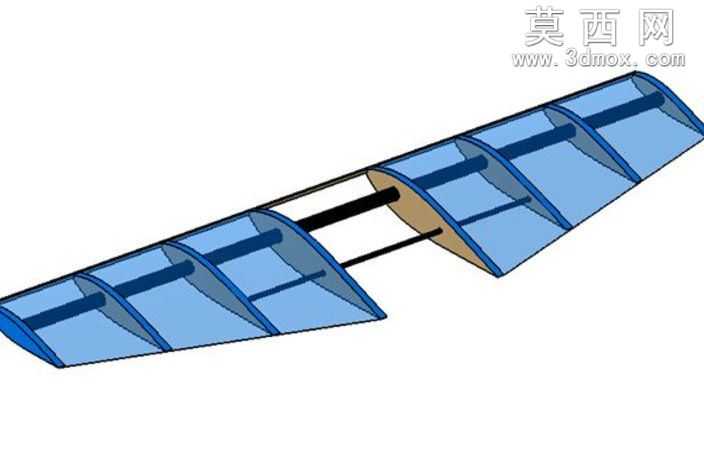

本作品为飞机机翼内部承力结构的三维建模成果，建模过程围绕真实机翼的传力逻辑展开，首先依据低速翼型的气动外形基准，确定机翼的展弦比、翼肋排布间距与主梁走向，在三维建模环境中先绘制机翼的外轮廓曲面作为整体边界参考，再逐步拆分内部的各个承力构件。首先构建贯穿机翼展向的主承力梁结构，采用黑色杆件模拟梁的主体形态，沿翼展方向逐段匹配翼型的高度变化，保证梁的轴线与机翼气动载荷的合力方向匹配，满足传力路径最短的结构设计原则。随后沿机翼弦向等距排布翼肋构件，翼肋的外形严格贴合对应位置的翼型截面轮廓，采用浅棕色调的实体材质模拟翼肋的板材属性，每一片翼肋都预留了主承力梁的穿过孔位，保证装配时梁与肋的定位精准，翼肋的边缘设置有弯折的翻边结构，用于固定机翼的外蒙皮部分。外蒙皮采用亮蓝色的哑光金属材质模拟航空铝合金板材的质感，蒙皮贴合在翼肋的外轮廓上，与翼肋、主承力梁形成完整的盒式承力结构，能够将机翼表面承受的气动载荷均匀传递到主承力梁，再传导至机身连接部位。建模过程中对各个构件的连接部位做了细节处理，翼肋与主梁的连接位置设置了加强角片结构，避免应力集中，靠近机翼前缘的部分翼肋做了加厚处理，匹配前缘抗鸟撞的结构设计要求，机翼后缘的翼肋厚度逐步减薄，满足减重设计的需求。渲染阶段采用均匀的漫反射光源，清晰展示内部结构的层级关系，不同构件采用差异化的材质颜色区分，蓝色蒙皮、棕色翼肋、黑色主梁的色彩搭配能够让观看者快速识别各个部件的功能与位置，整体模型完整还原了常规亚音速飞机机翼的典型内部构造，清晰展现了板料构件、承力杆件在机翼结构中的排布逻辑，直观呈现了机翼兼顾气动外形与结构强度的设计思路，可用于航空结构原理教学、飞机构造演示等场景。
