工业用黄铜款双表氧气调节器结构设计

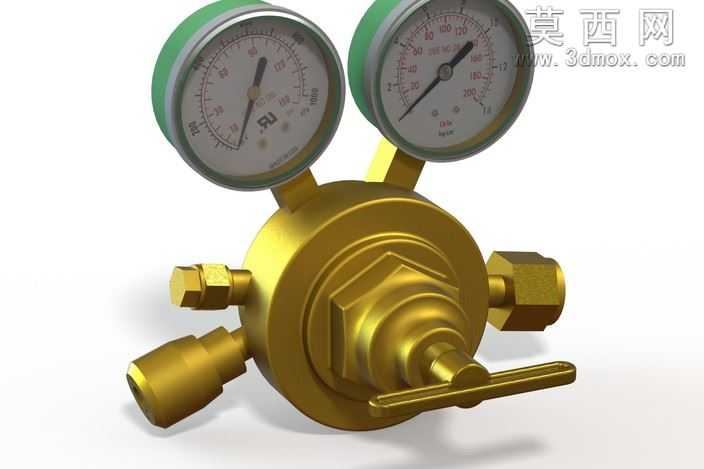

本作品为工业气路配套使用的氧气调节器三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对调节器核心的黄铜阀体主体进行特征建模，通过旋转凸台命令构建阀体的核心承压腔体，再通过拉伸切除、扫描等命令加工出阀体上的三个外接气路接口，分别对应进气端、出气端与安全阀安装位，同时完成阀体中部调压旋钮安装槽的结构设计，保证各接口的同轴度、密封面的平面度符合工业零件的实际加工公差要求。建模过程中对双压力表组件进行独立子装配设计，分别构建高压测压表与低压测压表的内部机芯、表盘刻度、表壳、绿色防护橡胶圈等细节结构，表盘刻度按照氧气压力表的标准量程进行参数化绘制，指针初始位置符合调压前的零位状态，两个压力表通过黄铜弯管接头与阀体主体完成装配约束，保证接头处的螺纹结构完全匹配实际安装规格。调压操作手柄采用长条形杠杆式结构建模，通过旋转配合与阀体中部的调压螺杆完成装配，手柄表面做防滑纹理处理，还原实际产品的操作手感设计。渲染阶段采用KeyShot完成材质与光影调试，阀体主体赋予抛光黄铜金属材质，调整金属粗糙度与反射参数，还原黄铜件机加工后的金属光泽与细微加工纹理；压力表表壳采用镀铬亮面金属材质，表盘采用哑光白底配黑色刻度标识，表圈外侧的防护套赋予哑光绿色橡胶材质，还原橡胶件的磨砂质感与弹性视觉特征；场景采用柔和的工作室三点布光，通过主光、辅光与轮廓光的搭配，突出阀体的金属曲面转折与压力表的玻璃表蒙反光效果，背景采用浅灰色渐变背景，避免多余元素干扰产品结构展示。设计过程中严格参考工业氧气减压器的实际结构比例，对内部的调压弹簧、膜片、密封垫等不可见内部结构也做了等效建模，保证整体模型的装配关系完全符合实际产品的工作原理，可用于工业产品展示、气路系统装配模拟、教学演示等多种场景，模型同时输出多版本格式与通用中间格式，可适配不同三维软件的使用需求。
