板材矫直加工设备三维结构设计

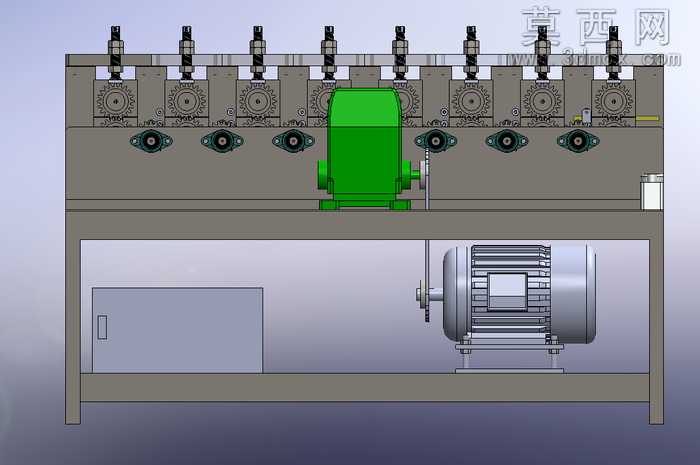

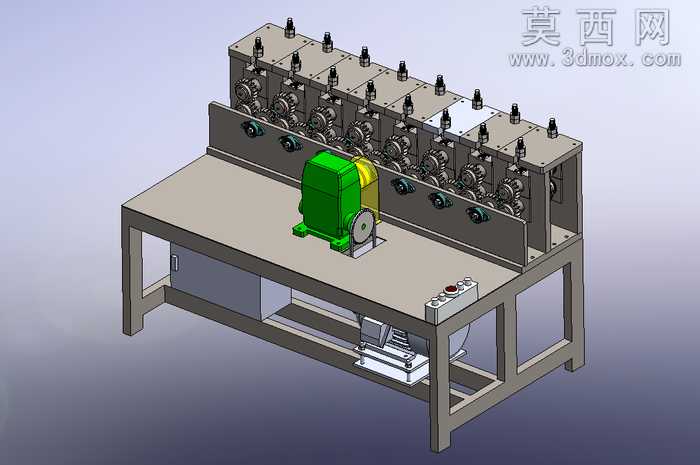

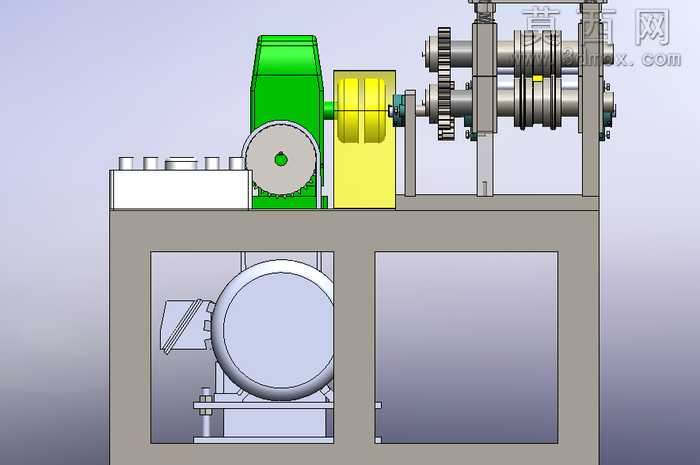

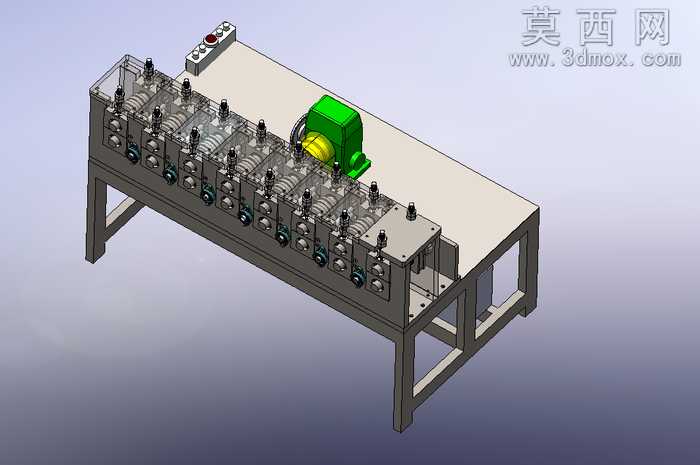

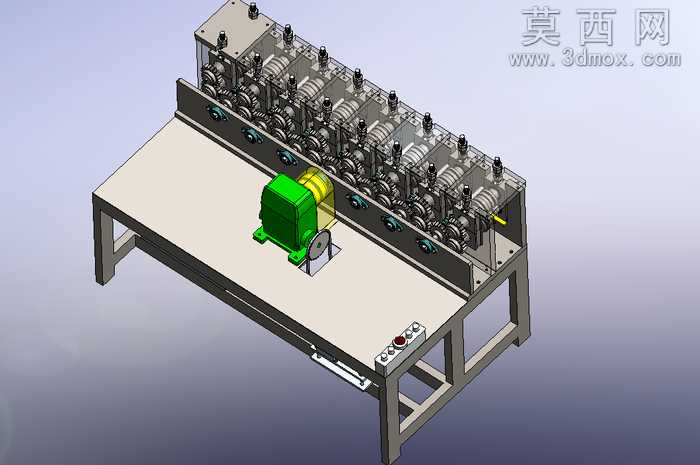

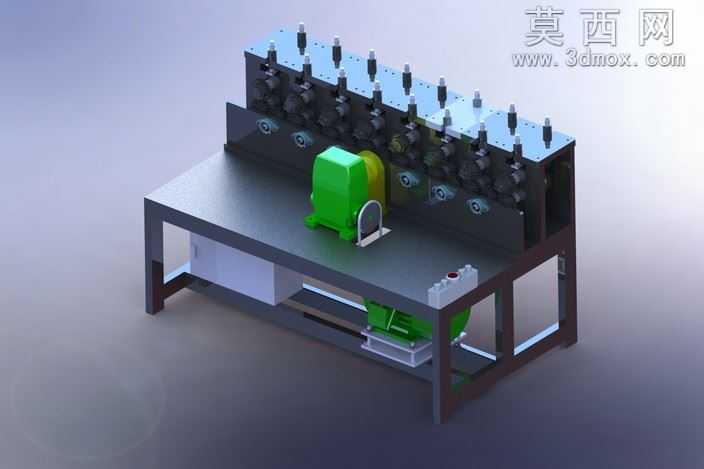

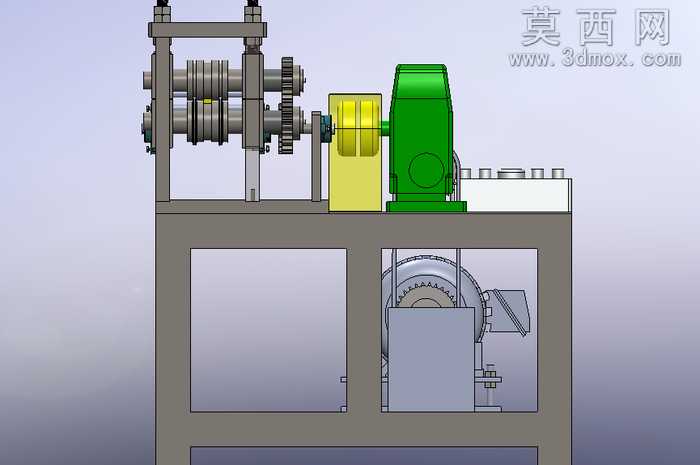

本作品为板材矫直专用设备的三维设计模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现了板材矫直设备的整体布局与细节构造。模型渲染阶段针对不同部件的材质特性进行了差异化材质赋予：设备底部的支撑机架采用灰铸铁材质表现，还原铸铁件哑光粗糙的表面质感，凸显机架厚重稳固的承重特性；上部的矫直辊组、传动齿轮等核心工作部件采用合金结构钢材质，通过金属光泽与加工面的质感表现，体现核心传动部件的加工精度与耐磨属性；驱动端的减速装置外壳分别做了铸钢与涂装漆面的区分，绿色漆面的减速电机主体、黄色的传动连接护罩色彩区分清晰，既符合工业设备的常规涂装习惯，也让各功能模块的视觉辨识度大幅提升。结构设计上，设备采用分体式布局，下部为封闭式焊接机架，机架内部预留传动组件安装空间，内置大直径传动齿轮组与动力传递结构，为上部矫直机构提供稳定的动力输出与支撑；上部工作区布置多组平行排列的矫直辊系，通过上下辊的错位排布对通过的板材施加反复弯曲作用力，逐步消除板材的原始弯曲变形，实现板材平整度校正；辊系一侧布置多级啮合传动齿轮，保证各矫直辊的转速同步与扭矩传递，驱动端通过联轴器与减速电机相连，将电机的高转速低扭矩输出转换为矫直作业所需的低转速大扭矩动力，匹配板材矫直的工况负载需求。设计过程中充分考虑了设备的作业实用性与装配合理性，各部件之间预留了合理的装配间隙与检修空间，辊系位置设置了调节结构预留位，可根据不同厚度、不同材质的板材调整辊间压下量，拓展设备的适用加工范围；机架底部设置了可调支撑脚结构，可在设备安装时调整整体水平度，保证设备运行的稳定性；传动部位均设置了安全护罩结构，避免作业过程中人员接触运转部件引发安全风险，整体结构紧凑、传动路径清晰，完整还原了工业用板材矫直设备的设计逻辑与功能构造，可作为相关设备设计研发、结构教学的参考三维模型使用。
