两英寸EMT穿线转接接线盒结构设计

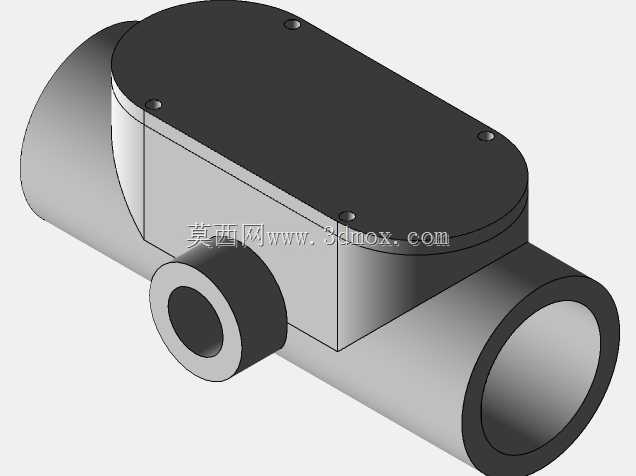

　　在工业电气布线、建筑机电安装的现场施工环节，穿线管路的走向转接、线缆分线节点的防护一直是施工中的常见需求，这类穿线转接盒的设计合理性，直接影响现场布线效率、后期线缆维护的便捷性，以及管路防护的密封可靠性。这款两英寸规格的EMT穿线转接接线盒，针对EMT金属穿线管的直角转接场景设计，主体采用带圆角的长椭圆腔体结构，腔体两端同轴伸出适配两英寸EMT管的对接接口，腔体侧面额外设置一个小口径的穿线接口，可满足主路穿线同时引出分支线缆的布线需求。

　　从结构设计逻辑来看，腔体的长椭圆造型并非随意设定，圆角过渡的腔体侧壁可以避免线缆穿入时被尖锐棱角划伤绝缘层，同时相比方形腔体，椭圆结构的内部空间利用率更高，能够容纳足够的线缆弯曲余量，两英寸主接口的内径匹配标准EMT管的外径公差，接口处采用直插式定位结构，现场安装时可通过配套的锁紧螺母实现管路与盒体的固定，无需额外焊接或攻丝，适配现场快速装配的施工要求。盒体顶部采用独立盖板设计，盖板与盒体通过四颗均布的紧固螺丝实现压合固定，盖板与盒体的贴合面预留密封槽安装位，可根据使用场景选配橡胶密封圈，实现IP65级别的防尘防水防护，满足户外、潮湿车间等复杂工况的使用要求。

　　侧面的小口径接口同样采用标准EMT管适配尺寸，可接入小规格穿线管引出控制线缆或者接地线缆，接口位置设置在腔体侧面的居中位置，避免与主路线缆的弯曲路径产生干涉，线缆在腔体内的弯曲半径符合电气施工规范中对低压线缆弯曲半径的要求，不会出现线缆死折导致的线芯损伤、绝缘层破损问题。从安装边界来看，盒体的主接口同轴度公差控制在0.1mm以内，安装时可保证两端对接的EMT管保持同轴，不会出现管路错位导致的穿线阻力过大问题；盒体整体的外部轮廓尺寸经过优化，在满足内部线缆容纳空间的前提下，尽可能压缩了整体体积，安装时占用的墙面或设备表面安装空间更小，四颗固定螺丝的位置分布在盖板的四个圆角处，螺丝孔位深度贯穿盒体法兰边，安装时可通过螺丝直接将盒体固定在安装基面，也可通过配套的管卡实现悬空管路固定。在实际应用场景中，这类转接盒可用于厂房动力线缆的直角转弯布线、设备进线端的线缆分线、建筑电气竖井内的管路转接等场景，相比传统的方形接线盒，椭圆腔体的结构强度更高，在受到外部挤压或冲击时，应力会沿着圆弧侧壁均匀分散，不会出现方形盒体棱角处应力集中导致的开裂问题。盒体的壁厚设计兼顾了结构强度与材料成本，主体壁厚均匀，适合采用压铸工艺批量生产，成型后的表面无需过多后处理即可进行喷塑或镀锌防腐处理，适配不同腐蚀等级的使用环境。

　　在建模过程中，所有接口尺寸均严格遵循EMT穿线管的行业标准尺寸，接口的插入深度、配合公差都经过实际装配验证，能够与市面上主流品牌的两英寸EMT管实现无间隙配合，盖板的螺丝孔位采用沉头设计，紧固后螺丝头不会突出盖板表面，避免安装后出现尖锐凸起带来的安全隐患。腔体内部的转角处全部做了R角过渡处理，没有残留的加工尖角，穿线时线缆可以顺着圆弧侧壁顺滑滑入，不会出现绝缘层被刮破的风险，侧面小接口与主腔体的连接处同样做了圆弧过渡，避免分支线缆穿入时在接口处被切割损伤。
